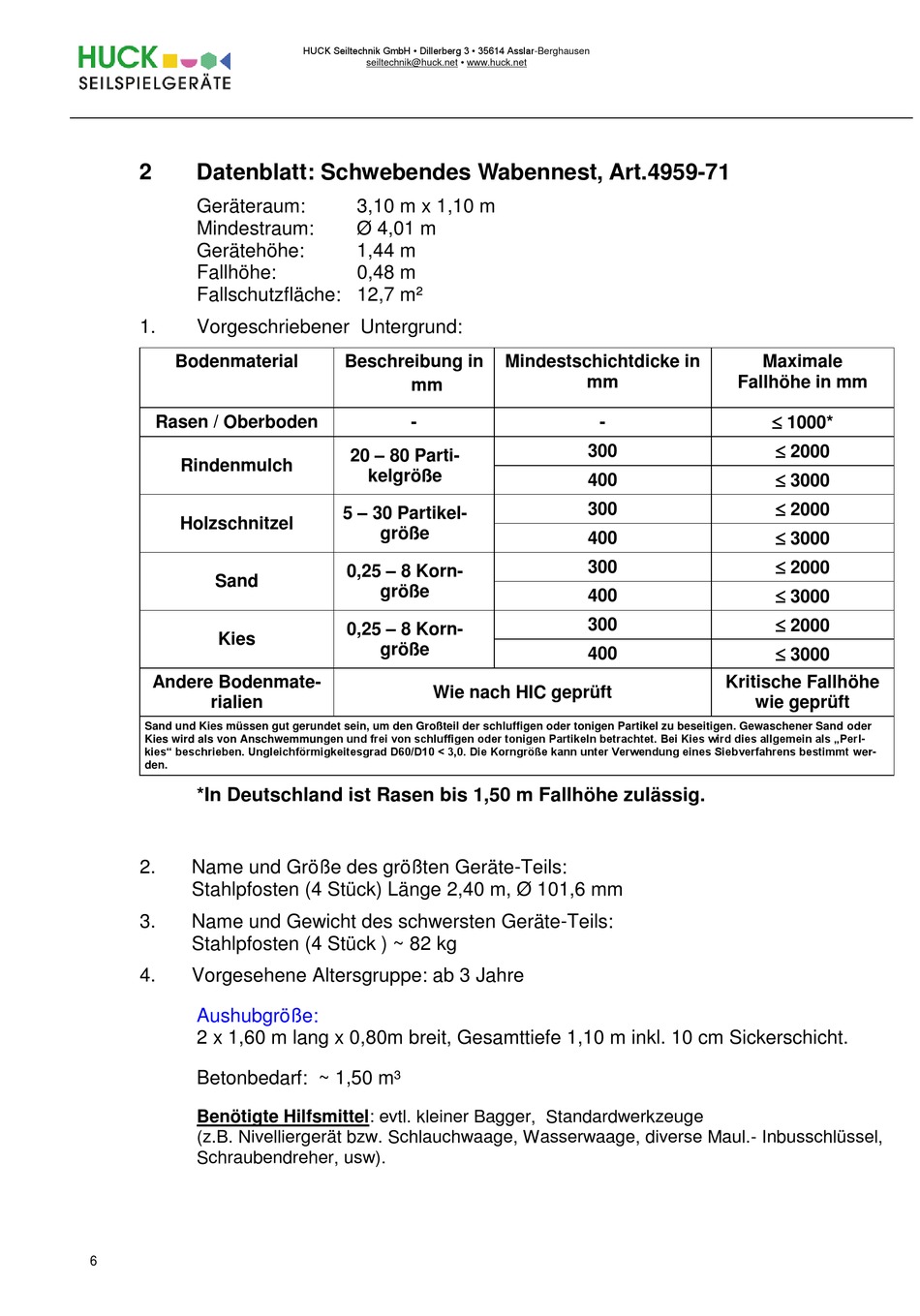

Datenblatt: Schwebendes Wabennest, Art.4959-71

Geräteraum:
Mindestraum:
Gerätehöhe:
Fallhöhe:
Fallschutzfläche: 12,7 m²
1. Vorgeschriebener Untergrund:
Bodenmaterial
Rasen / Oberboden
Rindenmulch
Holzschnitzel
Sand
Kies
Andere Bodenmate-
rialien
Sand und Kies müssen gut gerundet sein, um den Großteil der schluffigen oder tonigen Partikel zu beseitigen. Gewaschener Sand oder
Kies wird als von Anschwemmungen und frei von schluffigen oder tonigen Partikeln betrachtet. Bei Kies wird dies allgemein als „Perl-
kies" beschrieben. Ungleichförmigkeitesgrad D60/D10 < 3,0. Die Korngröße kann unter Verwendung eines Siebverfahrens bestimmt wer-
den.
*In Deutschland ist Rasen bis 1,50 m Fallhöhe zulässig.
2. Name und Größe des größten Geräte-Teils:
Stahlpfosten (4 Stück) Länge 2,40 m, Ø 101,6 mm
3. Name und Gewicht des schwersten Geräte-Teils:
Stahlpfosten (4 Stück ) ~ 82 kg
4. Vorgesehene Altersgruppe: ab 3 Jahre
Aushubgröße:
2 x 1,60 m lang x 0,80m breit, Gesamttiefe 1,10 m inkl. 10 cm Sickerschicht.
Betonbedarf: ~ 1,50 m³
Benötigte Hilfsmittel: evtl. kleiner Bagger, Standardwerkzeuge
(z.B. Nivelliergerät bzw. Schlauchwaage, Wasserwaage, diverse Maul.- Inbusschlüssel,
Schraubendreher, usw).
6 \\CAD1\Standard\4959-71\Montageanleitung\Schwebendes_Wabennest_4959_71_ST_B_L_02_GER.doc
HUCK Seiltechnik GmbH • Dillerberg 3 • 35614 Asslar-Berghausen
seiltechnik@huck.net • www.huck.net
3,10 m x 1,10 m
Ø 4,01 m
1,44 m
0,48 m
Beschreibung in
mm
-
20 – 80 Parti-
kelgröße
5 – 30 Partikel-
größe
0,25 – 8 Korn-
größe
0,25 – 8 Korn-
größe
Wie nach HIC geprüft
Mindestschichtdicke in
mm
-
300
400
300
400
300
400
300
400
Maximale
Fallhöhe in mm
 1000*
 2000
 3000
 2000
 3000
 2000
 3000
 2000
 3000
Kritische Fallhöhe
wie geprüft
