HUCK Seiltechnik 4959-71 Montageanleitung
Schwebendes wabennest
Inhaltsverzeichnis
Achtung! Nur die im Lieferumfang befindliche Montageanleitung für den Aufbau,
Montage und Wartung des jeweiligen Gerätes verwenden.
Betreiber:
____________________________________________
Standort:
____________________________________________
Achtung! Bei diesem Gerät beträgt der Pfosten-Abstand 3,00 m x 1,00 m
Bei einer eventuellen Erweiterung mit anderweitigen Seil-Parcours-
Elementen (z.B. "Vario-Sytem", "Dillenburg", "Fun Parcours, etc.)
ist der unterschiedliche Pfostenabstand zu beachten!
\\CAD1\Standard\4959-71\Montageanleitung\Schwebendes_Wabennest_4959_71_ST_B_L_02_GER.doc
HUCK Seiltechnik GmbH • Dillerberg 3 • 35614 Asslar-Berghausen
seiltechnik@huck.net • www.huck.net

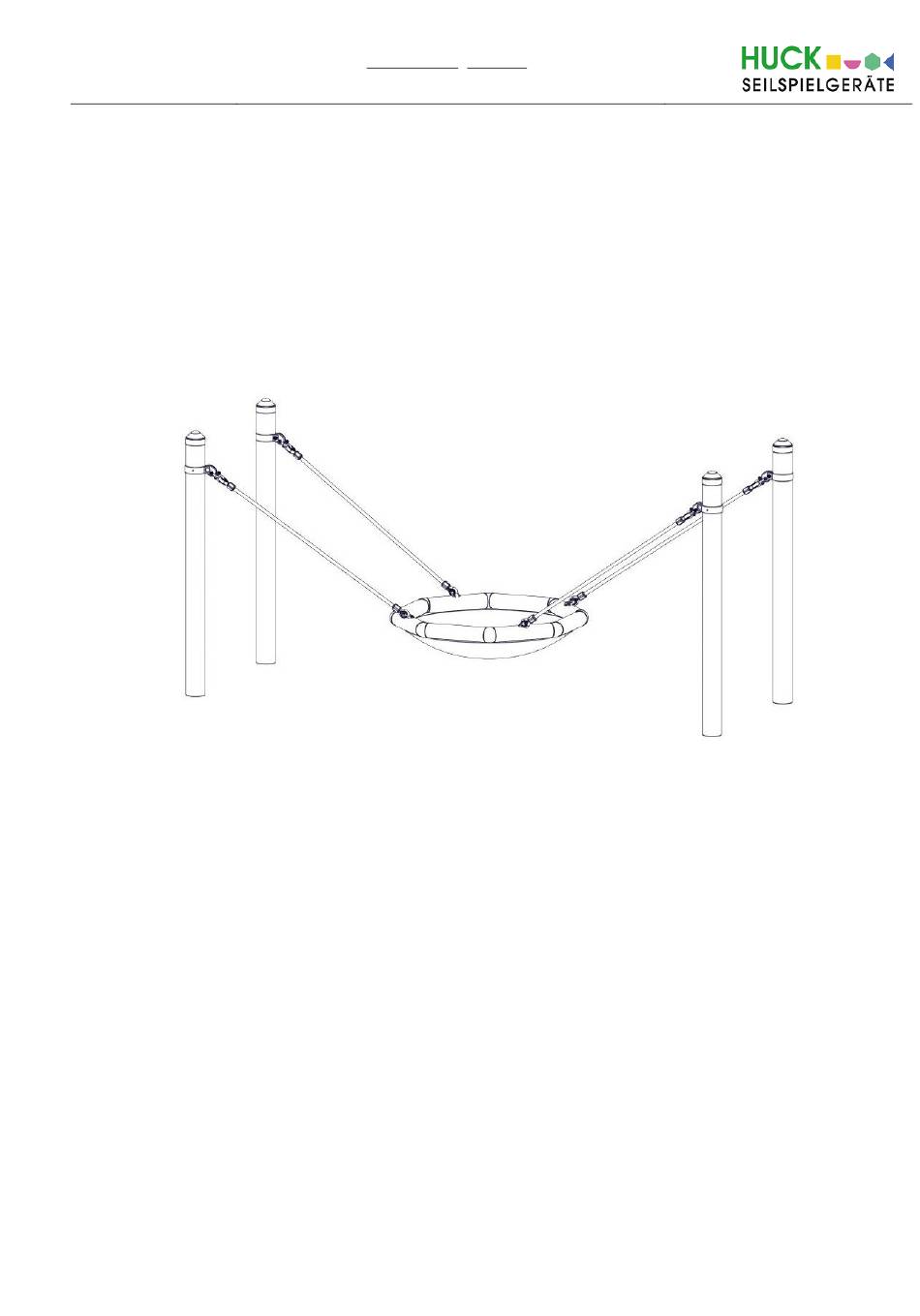

Montageanleitung
Schwebendes Wabennest
Art.: 4959-71
(Achsmaß).
1
Inhaltsverzeichnis
Verwandte Anleitungen für HUCK Seiltechnik 4959-71
Inhaltszusammenfassung für HUCK Seiltechnik 4959-71
-
Seite 1: Montageanleitung Schwebendes Wabennest Art.: 4959-71
HUCK Seiltechnik GmbH • Dillerberg 3 • 35614 Asslar-Berghausen seiltechnik@huck.net • www.huck.net Montageanleitung Schwebendes Wabennest Art.: 4959-71 Achtung! Nur die im Lieferumfang befindliche Montageanleitung für den Aufbau, Montage und Wartung des jeweiligen Gerätes verwenden. Betreiber: ____________________________________________ Standort: ____________________________________________ Achtung! Bei diesem Gerät beträgt der Pfosten-Abstand 3,00 m x 1,00 m (Achsmaß). - Seite 2 HUCK Seiltechnik GmbH • Dillerberg 3 • 35614 Asslar-Berghausen seiltechnik@huck.net • www.huck.net Revision 0 – 2010-09-30 Erste freigegebene Version AG Wartungsanleitung Revision 02 – 2021-07-06 FH neue Form der Anleitung Alle Rechte vorbehalten © Copyright 2010 Huck Seiltechnik GmbH \\CAD1\Standard\4959-71\Montageanleitung\Schwebendes_Wabennest_4959_71_ST_B_L_02_GER.doc...
-
Seite 3: Inhaltsverzeichnis
HUCK Seiltechnik GmbH • Dillerberg 3 • 35614 Asslar-Berghausen seiltechnik@huck.net • www.huck.net Inhaltsverzeichnis Montageanleitung Schwebendes Wabennest Art.: 4959-71 ..........1 Einleitung Installation ....................4 Datenblatt: Schwebendes Wabennest, Art.4959-71 ............ 6 Lieferumfang, Stückliste mit Teilenummern ..............8 Aufstellanweisung ....................... 12 Überprüfungen nach der Installation ................. 17 Wartungsanleitung Schwebendes Wabennest, Art.: 4959-71........ -
Seite 4: Einleitung Installation
HUCK Seiltechnik GmbH • Dillerberg 3 • 35614 Asslar-Berghausen seiltechnik@huck.net • www.huck.net Einleitung Installation Allgemeines Installation, Inspektion, Wartung und Betrieb sind gemäß den Richtlinien der EN1176-7 durchzuführen. Vor Beginn der Montagearbeiten sind alle Geräte-, und Befesti- gungsteile gemäß der beiliegenden Stückliste (siehe Tabelle 3-1 auf Vollständigkeit zu prüfen! - Seite 5 HUCK Seiltechnik GmbH • Dillerberg 3 • 35614 Asslar-Berghausen seiltechnik@huck.net • www.huck.net Zeichnungen / Ansichten Sämtliche optische Darstellungen zeigen lediglich die ein- zuhaltenden Abmessungen/Dimensionen und sind keine verbindlichen, technischen Abbildungen der Geräte. Technische Änderungen, die der Weiterentwicklung unserer Artikel dienen, behalten wir uns vor.
-
Seite 6: Datenblatt: Schwebendes Wabennest, Art.4959-71
HUCK Seiltechnik GmbH • Dillerberg 3 • 35614 Asslar-Berghausen seiltechnik@huck.net • www.huck.net Datenblatt: Schwebendes Wabennest, Art.4959-71 Geräteraum: 3,10 m x 1,10 m Mindestraum: Ø 4,01 m Gerätehöhe: 1,44 m Fallhöhe: 0,48 m Fallschutzfläche: 12,7 m² Vorgeschriebener Untergrund: Bodenmaterial Beschreibung in... - Seite 7 HUCK Seiltechnik GmbH • Dillerberg 3 • 35614 Asslar-Berghausen seiltechnik@huck.net • www.huck.net Montagezeit bei fertiger Einbetonierung der Stahlmasten: ca. 3 Stunden . Benötigte Hilfskräfte: 2-3 Person Eventuell benötigte Ersatzteile erhalten Sie direkt von Ihrem Lieferanten oder von der Fa. Huck Seiltechnik GmbH...
-
Seite 8: Lieferumfang, Stückliste Mit Teilenummern
HUCK Seiltechnik GmbH • Dillerberg 3 • 35614 Asslar-Berghausen seiltechnik@huck.net • www.huck.net Lieferumfang, Stückliste mit Teilenummern in Worten Tabelle 3-1: Lieferumfang, Stückliste mit Teilenummern Stück- Element / Pos. Größe Fehlt zahl Beschreibung Stahlmast verzinkt Ø 101,6 mm; 2,40 m lg. -
Seite 9: Tabelle 3-2: Lieferumfang, Stückliste Mit Teilenummern
HUCK Seiltechnik GmbH • Dillerberg 3 • 35614 Asslar-Berghausen seiltechnik@huck.net • www.huck.net in Symbolen Tabelle 3-2: Lieferumfang, Stückliste mit Teilenummern Pos. Stück- Symbol zahl Ø 101,6 mm, 2,40 m lang Wabennest für 101,6er Rohr für 101,6er Rohr für Ø 101,6 mm 5,5 x 25 mm \\CAD1\Standard\4959-71\Montageanleitung\Schwebendes_Wabennest_4959_71_ST_B_L_02_GER.doc... - Seite 10 HUCK Seiltechnik GmbH • Dillerberg 3 • 35614 Asslar-Berghausen seiltechnik@huck.net • www.huck.net Pos. Stück- Symbol zahl Loctite (Schraubensicherung) Gehwegplatte (kundenseitig beizustellen) \\CAD1\Standard\4959-71\Montageanleitung\Schwebendes_Wabennest_4959_71_ST_B_L_02_GER.doc...
- Seite 11 HUCK Seiltechnik GmbH • Dillerberg 3 • 35614 Asslar-Berghausen seiltechnik@huck.net • www.huck.net Erklärung der Abkürzungen und Zeichen: Die gesetzlich vorgeschriebenen Abbindefristen sind zu beachten! Achsmass Beton C25/30 (für Fundamente) Betonbedarf: ~ 1,72 m Erdreich 100 mm Fallschutz 400 mm ( bei Gussboden ~ 50 mm) Gehw.
-
Seite 12: Aufstellanweisung
HUCK Seiltechnik GmbH • Dillerberg 3 • 35614 Asslar-Berghausen seiltechnik@huck.net • www.huck.net Aufstellanweisung \\CAD1\Standard\4959-71\Montageanleitung\Schwebendes_Wabennest_4959_71_ST_B_L_02_GER.doc... - Seite 13 HUCK Seiltechnik GmbH • Dillerberg 3 • 35614 Asslar-Berghausen seiltechnik@huck.net • www.huck.net Schraubensicherung! Alle Schrauben, Muttern und Hülsen (z.B. Torxhülse) müssen mit Loctite gesichert werden! (mindestens 5 Tropfen) (außer Stoppmuttern) \\CAD1\Standard\4959-71\Montageanleitung\Schwebendes_Wabennest_4959_71_ST_B_L_02_GER.doc...
- Seite 14 HUCK Seiltechnik GmbH • Dillerberg 3 • 35614 Asslar-Berghausen seiltechnik@huck.net • www.huck.net \\CAD1\Standard\4959-71\Montageanleitung\Schwebendes_Wabennest_4959_71_ST_B_L_02_GER.doc...
- Seite 15 HUCK Seiltechnik GmbH • Dillerberg 3 • 35614 Asslar-Berghausen seiltechnik@huck.net • www.huck.net \\CAD1\Standard\4959-71\Montageanleitung\Schwebendes_Wabennest_4959_71_ST_B_L_02_GER.doc...
- Seite 16 HUCK Seiltechnik GmbH • Dillerberg 3 • 35614 Asslar-Berghausen seiltechnik@huck.net • www.huck.net \\CAD1\Standard\4959-71\Montageanleitung\Schwebendes_Wabennest_4959_71_ST_B_L_02_GER.doc...
-
Seite 17: Überprüfungen Nach Der Installation
HUCK Seiltechnik GmbH • Dillerberg 3 • 35614 Asslar-Berghausen seiltechnik@huck.net • www.huck.net Überprüfungen nach der Installation Solange das Gerät nicht sicher installiert ist, ist dafür Sorge zu tragen, dass der Zutritt für die Öffentlichkeit gesperrt wird! Kennzeichnung der Fallhöhe Kennzeichnung der Geräte um die Füllhöhe vom Fallschutzmaterial (bzw. -
Seite 19: A Wartungsanleitung Schwebendes Wabennest, Art.: 4959-71
HUCK Seiltechnik GmbH • Dillerberg 3 • 35614 Asslar-Berghausen seiltechnik@huck.net • www.huck.net A Wartungsanleitung Schwebendes Wabennest, Art.: 4959-71 \\CAD1\Standard\4959-71\Montageanleitung\Schwebendes_Wabennest_4959_71_ST_B_L_02_GER.doc... - Seite 20 HUCK Seiltechnik GmbH • Dillerberg 3 • 35614 Asslar-Berghausen seiltechnik@huck.net • www.huck.net Revision 0 – 2010-09-30 Erste freigegebene Version AG Wartungsanleitung Revision 02 2021-07-06 neue Form der Anleitung FH Alle Rechte vorbehalten © Copyright 2010 Huck Seiltechnik GmbH \\CAD1\Standard\4959-71\Montageanleitung\Schwebendes_Wabennest_4959_71_ST_B_L_02_GER.doc...
-
Seite 21: Einleitung Wartung
HUCK Seiltechnik GmbH • Dillerberg 3 • 35614 Asslar-Berghausen seiltechnik@huck.net • www.huck.net Einleitung Wartung Allgemeines Installation, Inspektion, Wartung und Betrieb sind gemäß den Richtlinien der EN1176-7 durchzuführen. Allgemeiner Hinweis: Ein regelmäßig kontrolliertes Spielgerät kann nicht so beschädigt sein, dass ein Bespielen gefährlich wird. -
Seite 22: Allgemeine Hinweise Zu Den Wartungsarbeiten
HUCK Seiltechnik GmbH • Dillerberg 3 • 35614 Asslar-Berghausen seiltechnik@huck.net • www.huck.net Allgemeine Hinweise zu den Wartungsarbeiten Die Wartungsintervalle Die Wartungsintervalle beziehen sich auf durchschnittliche Beanspruchung. Wir weisen darauf hin, dass bei starker Beanspruchung der Spielanlage ver- stärkte Durchsichten und/oder Wartungen vorzunehmen sind! Die Häufigkeit der Inspektionen... -
Seite 23: Absperrung Der Spielanlagen
HUCK Seiltechnik GmbH • Dillerberg 3 • 35614 Asslar-Berghausen seiltechnik@huck.net • www.huck.net Festgestellte Mängel Festgestellte Mängel müssen umgehend behoben werden! Bei sicher- heitsbeeinträchtigenden, schwerwiegenden Defekten ist ansonsten die Anlage sofort für die Öffentlichkeit zu sperren. 7.10 Lose Schrauben Lose Schrauben sind stets ein Grund für wachsende Qualitätsprobleme und ein Sicherheitsrisiko. -
Seite 24: Wartungsplan
HUCK Seiltechnik GmbH • Dillerberg 3 • 35614 Asslar-Berghausen seiltechnik@huck.net • www.huck.net Wartungsplan Besondere Hinweise 8.1.1 Wartungsintervall Es wird dringend empfohlen, die Kontroll- und Wartungsarbeiten in den ange- gebenen Zeiträumen durchzuführen, da durch den Spielbetrieb, durch Witterungseinflüsse oder durch mutwillige Zerstörungen eine Abnutzung erfolgt, die einen Sicherheits- und Funktionsverlust darstellen kann. -
Seite 25: Wartungsarbeiten
HUCK Seiltechnik GmbH • Dillerberg 3 • 35614 Asslar-Berghausen seiltechnik@huck.net • www.huck.net Wartungsarbeiten \\CAD1\Standard\4959-71\Montageanleitung\Schwebendes_Wabennest_4959_71_ST_B_L_02_GER.doc... -
Seite 26: Monatlich Durchzuführende Wartungsarbeiten
HUCK Seiltechnik GmbH • Dillerberg 3 • 35614 Asslar-Berghausen seiltechnik@huck.net • www.huck.net Monatlich durchzuführende Wartungsarbeiten 10.1 Zwischenräume zwischen Gerät und Boden kontrollieren (Abstand bzw. Fallhöhe). 10.2 Untergrund im Fall- und Schutzbereich auf harte Gegenstände und frei- gespielte Fundamente überprüfen. 10.3 Sämtliche Verbindungselemente und Beschlagteile auf Verschleiß und festen Sitz prüfen, ggf. -
Seite 27: 12 1/2 Jährlich Durchzuführende Wartungsarbeiten
Korrosionsstellen und Kratzer sind mit Zinkfarbe zu streichen. Die Inspektion der Anlage muss von sachkundigen Personen unter Ein- haltung der von der Fa. Huck Seiltechnik GmbH erteilten Anweisungen vorgenommen und schriftlich, unter Angabe evtl. vorgefundener Mängel, protokolliert werden. -
Seite 29: Wartungsprotokoll
HUCK Seiltechnik GmbH • Dillerberg 3 • 35614 Asslar-Berghausen seiltechnik@huck.net • www.huck.net Wartungsprotokoll Gerätename: Schwebendes Wabennest ___________ / Art.-Nr. 4959-71 _____________________________________ Standort: _______________________________________________________________________________________ Kunde oder Betreiber: _____________________________________________________________________________ (Stadt, Kommune, Kindergarten) Tag der Sachver- Bespiel- Gesperrt Mängel Mängel Datum Besichtigung ständiger... -
Seite 31: Übergabebeleg
Nach Aufstellung des Gerätes müssen die Installations- und Wartungs- dokumente an den Betreiber weitergegeben werden. Dieser muss sich die Übergabe der Dokumente quittieren lassen. Der vollständig ausgefüll- te und unterschriebene Übergabebeleg ist dann an die Huck Seiltechnik GmbH per Telefax +49(0)6443/ 83 11 79 zurückzusenden! Art.-Nr.: 4959-71 Gerätetyp:...
