b) Setzen Sie die aus dem alten Montagekopf entnommenen Schrauben in den neuen ein.
Hinweis: Die beiden langen Madenschrauben kommen in die nebeneinander liegenden Löcher und die
kurze Schraube an die Seite.
c) Lassen Sie die Säule von dem Montagearm ab, um den Kopf leicht einsetzen zu können.
d) Setzen Sie den Montagearm ein und fixieren diesen unten als erstes mit der unteren Schraube.
e) Setzen Sie eine Felge mit dem von Ihnen zu bearbeiteten Durchmesser auf.
Hinweis: Sollten Sie später einmal mit Felgen arbeiten, die einen deutlich kleineren Durchmesser
aufweisen, so empfiehlt sich dann eine entsprechende Neujustierung.
f) Führen Sie den Montagekopf an die Felge.
Der große Gleiter sollte im Betrieb seitlich glatt an der Felge anliegen. Wenn der Gleiter glatt anliegt,
fixieren Sie die Position als erstes mit der seitlichen Maden-Schraube, um ein versehentliches
Verstellen zu verhindern.
Ziehen Sie die beiden vorderen Maden-Schrauben fest an, damit der eingestellte Winkel nochmals
gesichert ist. Ziehen Sie ebenfalls die untere Schraube fest an.
6) Trennen Sie die Maschine von der Druckluft.
7) Druckluftversorgung
a) Durchneiden Sie die Hauptleitung, um die Druckluftversorgung für dem AMK (T-Stück) einbauen zu
können.
Druckfehler, Irrtümer und Änderungen vorbehalten.
Betriebsanleitung Montagekopf Kit TWX-AMK

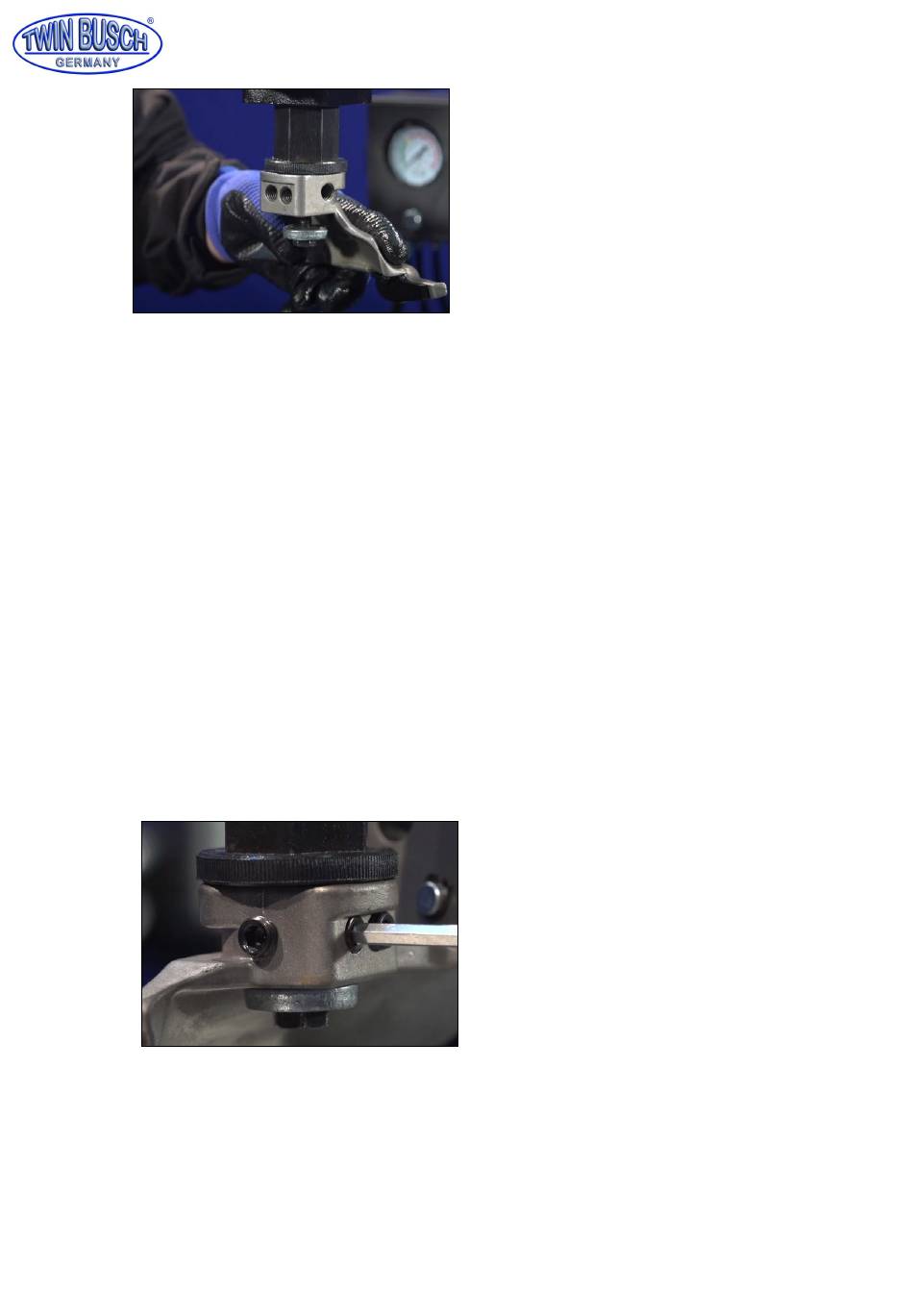

Abbildung: Montagekopf
Abbildung: Montagekopf
Seite | 4
