7. Aufbau und Installation
7.1 Vorbereitung vor der Installation
Benötigte Werkzeuge und Ausrüstungen:
⋅ Satz Innensechskant Schlüssel
⋅ Ringschlüssel 13, 16 und 19 mm
7.2 Aufbauanleitung
1) Öffnen Sie das Paket mit einem scharfen Messer.
2) Prüfen Sie die Einzelteile auf Vollständigkeit. Lesen und verstehen Sie die Betriebsanleitung bevor Sie
fortfahren.
3) Tauschen Sie die Feder am Montage-Arm gegen die mitgelieferte Feder. Arretieren Sie den Montage-
Arm in der oberen Position, um die Feder austauschen zu können.
a) Schrauben Sie die Kappe mit einem Inbusschlüssel ab.
b) Ziehen Sie die Feder beim Abschrauben nach unten.
c) Setzen Sie die neue verstärkte Feder ein und schrauben Sie die Kappe wieder auf.

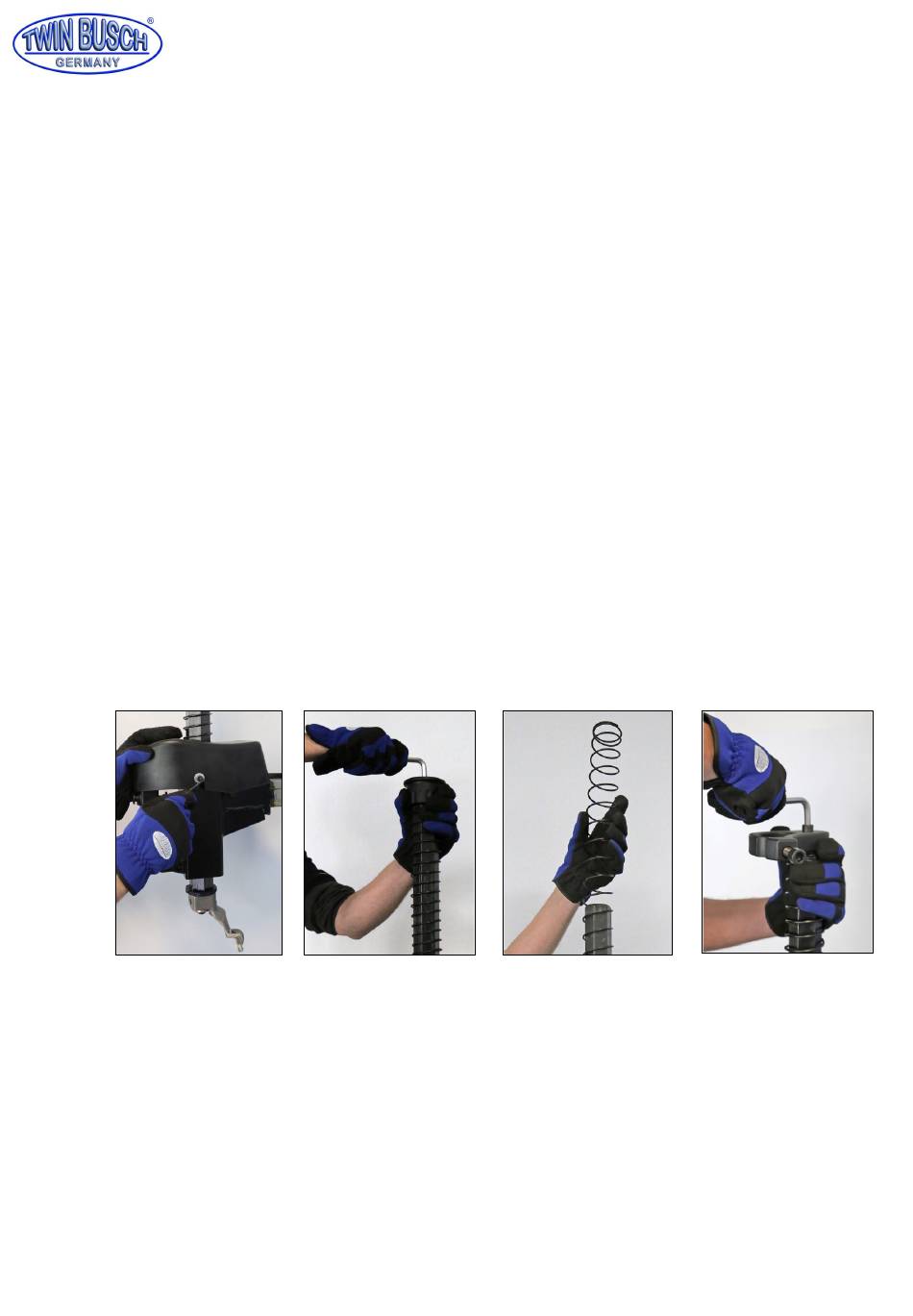

Abbildung: Austauschen der Feder
4) Entfernen Sie die Schutzhaube mit einem Inbusschlüssel.
5) Demontage und Montage
a) Entfernen Sie die 3 Maden-Schrauben aus dem Montagekopf. Diese benötigen Sie für die Montage
des Automatischen Montagekopf.
Druckfehler, Irrtümer und Änderungen vorbehalten.
Betriebsanleitung Montagekopf Kit TWX-AMK
Seite | 3
