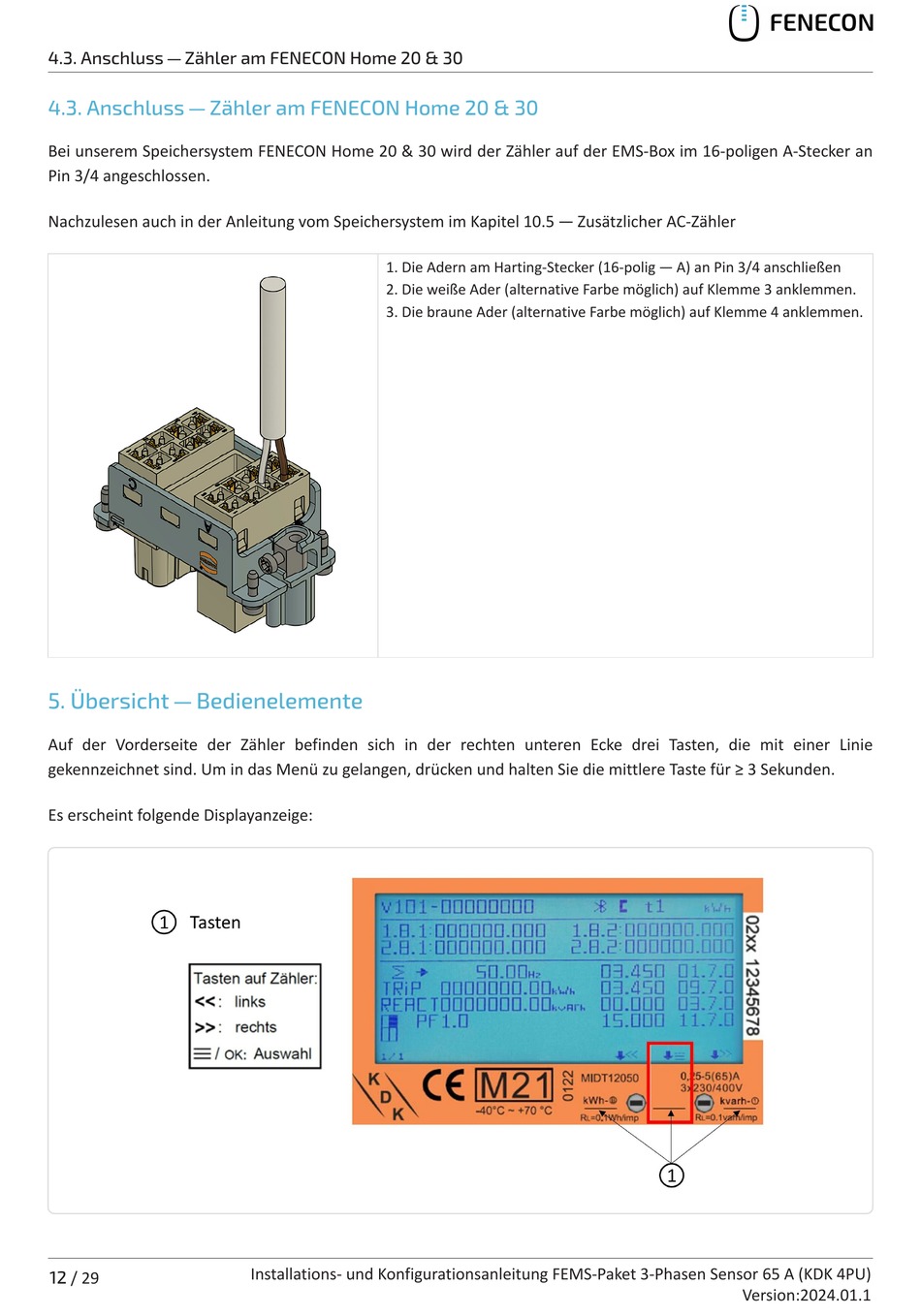

4.3. Anschluss — Zähler am FENECON Home 20 & 30
4.3. Anschluss — Zähler am FENECON Home 20 & 30
Bei unserem Speichersystem FENECON Home 20 & 30 wird der Zähler auf der EMS-Box im 16-poligen A-Stecker an
Pin 3/4 angeschlossen.
Nachzulesen auch in der Anleitung vom Speichersystem im Kapitel 10.5 — Zusätzlicher AC-Zähler
5. Übersicht — Bedienelemente
Auf der Vorderseite der Zähler befinden sich in der rechten unteren Ecke drei Tasten, die mit einer Linie
gekennzeichnet sind. Um in das Menü zu gelangen, drücken und halten Sie die mittlere Taste für ≥ 3 Sekunden.
Es erscheint folgende Displayanzeige:
12 / 29
1. Die Adern am Harting-Stecker (16-polig — A) an Pin 3/4 anschließen
2. Die weiße Ader (alternative Farbe möglich) auf Klemme 3 anklemmen.
3. Die braune Ader (alternative Farbe möglich) auf Klemme 4 anklemmen.
Installations- und Konfigurationsanleitung FEMS-Paket 3-Phasen Sensor 65 A (KDK 4PU)
Version:2024.01.1
