Installations- und
Konfigurationsanleitung - FEMS Paket 3-
Phasen Sensor ohne Stromwandler (KDK
2PU CT)
Version:2023.7.1
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Fenecon FEMS

Inhaltszusammenfassung für Fenecon FEMS

  • Seite 1 Installations- und Konfigurationsanleitung - FEMS Paket 3- Phasen Sensor ohne Stromwandler (KDK 2PU CT) Version:2023.7.1...

  • Seite 2: Inhaltsverzeichnis

    10.1. List of illustrations ............... . .   Installations- und Konfigurationsanleitung - FEMS Paket 3-Phasen Sensor ohne Stromwandler (KDK 2PU CT) 1 / 28...

  • Seite 3: Introduction

    1. Introduction 1.1. Legal provisions Unless stated otherwise, the information contained in these documents is the property of FENECON GmbH. Publication, in whole or in part, requires the written consent of FENECON GmbH. Diese Anleitung stellt keinen Anspruch auf Vollständigkeit und Korrektheit dar. Sie dient lediglich als Kurzfassung der originalen Anleitung von KDK Dornscheidt.

  • Seite 4: Product Description

    If anything is missing or damaged, please contact the supplier immediately. The following components are included in the delivery: • KDK Dornscheidt 2PU CT • Installations- und Konfigurationsanleitung für FEMS Paket 3-Phasen Sensor ohne Stromwandler (KDK 2PU CT) • Montageanleitung für KDK Dornscheidt 2PU CT (Online: https://www.kdk-dornscheidt.de/wp-content/uploads/ 2021/08/KDK-Bedienungsanleitung_420565PRO20-U_4PU_052021V1.00.pdf)

  • Seite 5: Model Overview

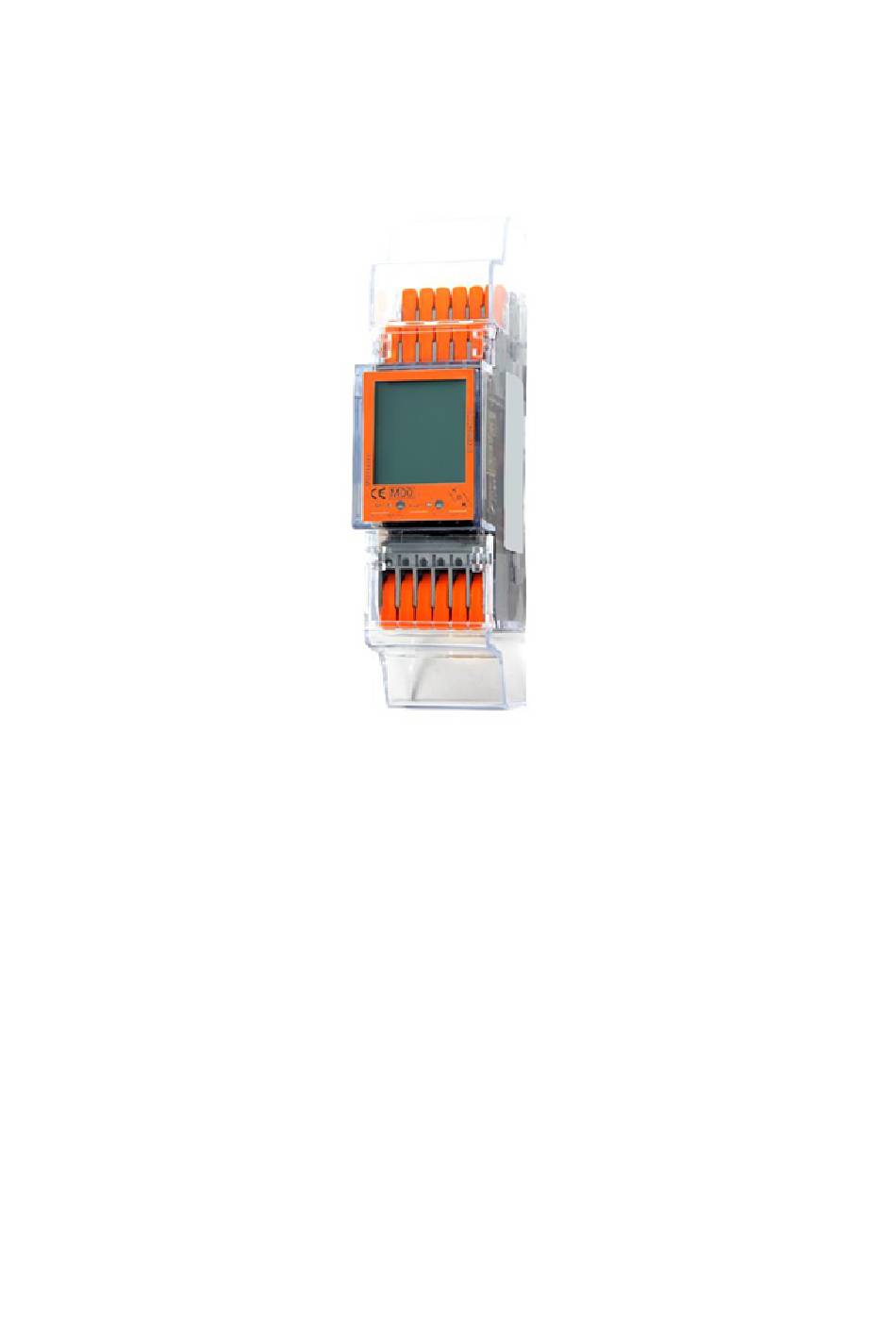

    Abbildung 1. 420506PRO20-CT (2PU CT) Abbildung 2. Dimensions Höhe o. Abdeckung 97 mm Höhe m. Abdeckung 140 mm Breite 36 mm Tiefe 63 mm 4 / 28 Installations- und Konfigurationsanleitung - FEMS Paket 3-Phasen Sensor ohne Stromwandler (KDK 2PU CT) Version:2023.7.1...

  • Seite 6: Connection

    Neutralleiter. Da dieser Zählertyp nur mit externen Strommesssensoren arbeiten kann, handelt es sich hierbei um einen Spannungsabgriff der drei Phasen und dem Neutralleiter. Installations- und Konfigurationsanleitung - FEMS Paket 3-Phasen Sensor ohne Stromwandler (KDK 2PU CT) 5 / 28 Version:2023.7.1...

  • Seite 7: Abbildung 4. Spannungsabgriff

    • 1-fache Leitungslänge bedeutet, ein Kabel mit zwei Adern darin! Also für K und L!  • Für abweichende Stromwandler oder Kabelquerschnitte kostenlose Beratung bei KDK Dornscheidt. Tel.: 02244 9199447 6 / 28 Installations- und Konfigurationsanleitung - FEMS Paket 3-Phasen Sensor ohne Stromwandler (KDK 2PU CT) Version:2023.7.1...

  • Seite 8: Anschluss Stromwandler An Zähler Des Messstellenbetreibers

    Am Zähler des Messstellenbetreibers müssen die Stromwandler wie untenstehend angeschlossen werden: Abbildung 5. Anschluss Stromwandler Zähler Messstellenbetreiber  Achten Sie auf die korrekte Ausrichtung der Wandler von K nach L! Installations- und Konfigurationsanleitung - FEMS Paket 3-Phasen Sensor ohne Stromwandler (KDK 2PU CT) 7 / 28 Version:2023.7.1...

  • Seite 9: Anschluss Stromwandler An Erzeuger

    Am Erzeuger (Wechselrichter) müssen die Stromwandler wie untenstehend angeschlossen werden: Abbildung 6. Anschluss Stromwandler Erzeuger  Achten Sie auf die korrekte Ausrichtung der Wandler von K nach L! 8 / 28 Installations- und Konfigurationsanleitung - FEMS Paket 3-Phasen Sensor ohne Stromwandler (KDK 2PU CT) Version:2023.7.1...

  • Seite 10: Anschluss Stromwandler An Verbraucher

    • Achten Sie auf die korrekte Ausrichtung der Wandler von K nach L!  • Im Gegensatz zum Anschluss an einen Erzeuger oder den Zähler des Messstellenbetreibers sind die Stromwandler hier umgedreht zu montieren! Installations- und Konfigurationsanleitung - FEMS Paket 3-Phasen Sensor ohne Stromwandler (KDK 2PU CT) 9 / 28 Version:2023.7.1...

  • Seite 11: Kommunikation

    Die beim 2PU CT verfügbare Modbus-Kommunikation erfolgt über eine serielle RS485-Schnittstelle (2 oder 3 Draht), die den Betrieb des Gerätes vom FEMS aus ermöglicht. In der Standardkonfiguration können mit einer RS485- Schnittstelle 64 Geräte mit einem PC oder einem Controller auf 1000 Meter verbunden werden.

  • Seite 12: Abbildung 9. Durchschleifen Rs-485 Mehrerer Zähler

     eines LiYCY mit 0,5-mm -Querschnitt. Dieses ist für max. 500 m geeignet. Generell sind die Vorgaben und Empfehlungen des Herstellers zu beachten. Installations- und Konfigurationsanleitung - FEMS Paket 3-Phasen Sensor ohne Stromwandler (KDK 2PU CT) 11 / 28 Version:2023.7.1...

  • Seite 13: Übersicht Bedienelemente

    Mitte, drei Striche, kommen Sie in das eigentliche Menü, wo Anpassungen der Zählereinstellungen gemacht werden können. Der Pfeil nach links, im Bild rechts, bringt Sie wieder zurück zu den Messwerten. 12 / 28 Installations- und Konfigurationsanleitung - FEMS Paket 3-Phasen Sensor ohne Stromwandler (KDK 2PU CT) Version:2023.7.1...

  • Seite 14: Aufbau Der Menüstruktur

    5.1. Aufbau der Menüstruktur 5.1. Aufbau der Menüstruktur Installations- und Konfigurationsanleitung - FEMS Paket 3-Phasen Sensor ohne Stromwandler (KDK 2PU CT) 13 / 28 Version:2023.7.1...

  • Seite 15: Konfiguration Per Tasten Am Zähler Anpassen

    Über das Symbol im Display, mit drei Strichen, kommen Sie in das eigentliche Menü, wo Anpassungen der Zählereinstellungen vorgenommen werden können. Der Pfeil nach links, im Bild rechts, bringt Sie wieder zurück zu den Messwerten. 14 / 28 Installations- und Konfigurationsanleitung - FEMS Paket 3-Phasen Sensor ohne Stromwandler (KDK 2PU CT) Version:2023.7.1...

  • Seite 16: Passwort Eingabe

    Sekundärstrom von 5A) eingestellt werden. Der Sekundärstrom kann auf /1A oder /5A eingestellt werden. Ab Werk ist ein Wandlerverhältnis von CT=5/5A voreingestellt. Unter dem Menüpunkt CT können Sie das Wandlerverhältnis hinterlegen. Installations- und Konfigurationsanleitung - FEMS Paket 3-Phasen Sensor ohne Stromwandler (KDK 2PU CT) 15 / 28 Version:2023.7.1...

  • Seite 17: Eingabe Rs485-Modbusadresse

    Taste die Werte arretieren. Wenn die gewünschte Modbusadresse angezeigt wird, tippen Sie die mittlere Taste um diese zu bestätigen. Die werksseitig eingestellte Modbusadresse ist „001“. Folgende Adressen werden für die Kommunikation benötigt. RS485-Modbusadresse Netzanschlusspunkt RS485-Modbusadresse PV-Erzeugung 16 / 28 Installations- und Konfigurationsanleitung - FEMS Paket 3-Phasen Sensor ohne Stromwandler (KDK 2PU CT) Version:2023.7.1...

  • Seite 18: Eingabe Kommunikationsgeschwindigkeit (Baudrate)

    Anschließend navigieren Sie zu Parity und drücken die mittlere Taste, jetzt können Sie mit der rechten und linken Taste die Einstellung anpassen. Wenn die gewünschte Parity angezeigt wird, tippen Sie die mittlere Taste um diese zu bestätigen. Installations- und Konfigurationsanleitung - FEMS Paket 3-Phasen Sensor ohne Stromwandler (KDK 2PU CT) 17 / 28 Version:2023.7.1...
  • Seite 19 6.6. Eingabe Kommunikationsparität Die werksseitig eingestellte Parität ist EVEN. Diese muss zwingend auf NONE umgestellt  werden. 18 / 28 Installations- und Konfigurationsanleitung - FEMS Paket 3-Phasen Sensor ohne Stromwandler (KDK 2PU CT) Version:2023.7.1...

  • Seite 20: Bluetooth Smartphone App

    Stores herunterladen. Die Smartphone-App finden Sie unter dem Namen “KDK Meter Manager”. Nachfolgend finden Sie einen QR-Code zu dem Erklärvideo, wie der Bluetooth aktiviert wird und die Möglichkeiten über die App: Installations- und Konfigurationsanleitung - FEMS Paket 3-Phasen Sensor ohne Stromwandler (KDK 2PU CT) 19 / 28 Version:2023.7.1...

  • Seite 21: Aktivieren Der Bt-Schnittstelle Am Zähler

    Sie den QR-Code via der Kamera Ihres Smartphones oder durchsuchen Sie die Bluetooth®- Umgebung in dem Sie den entsprechenden Menüpunkt in der App wählen. 20 / 28 Installations- und Konfigurationsanleitung - FEMS Paket 3-Phasen Sensor ohne Stromwandler (KDK 2PU CT) Version:2023.7.1...

  • Seite 22: Bluetooth-Verbindung Mit Dem Zähler

    1. Starten Sie die Smartphone-App. Im Einstellungsmenü (Zahnrad) rechts oben im Display kann die gewünschte Sprache eingestellt werden. 2. Der Energiezähler kann mit der Funktion Scan Bluetooth oder Scan QR verbunden werden. Installations- und Konfigurationsanleitung - FEMS Paket 3-Phasen Sensor ohne Stromwandler (KDK 2PU CT) 21 / 28 Version:2023.7.1...

  • Seite 23: App - Geräteseite

    7.3. App - Geräteseite Nun ist der Energiezähler mit der Smartphone-App verbunden. Auf der Geräteseite werden der Zählertyp, die Seriennummer, die Softwareversion und die Checksummen angezeigt. 22 / 28 Installations- und Konfigurationsanleitung - FEMS Paket 3-Phasen Sensor ohne Stromwandler (KDK 2PU CT) Version:2023.7.1...

  • Seite 24: App - Auslesen Der Zählerdaten

    Speichern Sie die Daten über das Speicher-Diskette Symbol in der rechten oberen Ecke. Die Daten können lokal auf dem Smartphone abgespeichert werden oder über verschiedene Kanäle wie E-Mail, Bluetooth oder anderen Programmen weitergegeben werden. Installations- und Konfigurationsanleitung - FEMS Paket 3-Phasen Sensor ohne Stromwandler (KDK 2PU CT) 23 / 28 Version:2023.7.1...

  • Seite 25: App - Ändern Von Zählerparametern

    4. Das Passwort kann nur am Zähler über die Tasten geändert werden. Nach Eingabe des richtigen Passworts werden die neuen Einstellungen im Zähler gespeichert. 24 / 28 Installations- und Konfigurationsanleitung - FEMS Paket 3-Phasen Sensor ohne Stromwandler (KDK 2PU CT) Version:2023.7.1...
  • Seite 26 Measuring transformer current ratio …/5 e.g. 500/5 = 500 A RS485-Modbusadresse Netzanschlusspunkt RS485-Modbusadresse PV-Erzeugung RS485-Modbusadresse weitere 007…246 Erzeuger/Verbraucher Baud rate for communication 9600 Parität None Installations- und Konfigurationsanleitung - FEMS Paket 3-Phasen Sensor ohne Stromwandler (KDK 2PU CT) 25 / 28 Version:2023.7.1...

  • Seite 27: Fehlersuche

    Wenn keiner der oben genannten Punkte zu einer Lösung geführt haben, wenden Sie sich bitte an den technischen Support. Tel.: 02244 / 91994-47 E-Mail: support@kdk-dornscheidt.com. The configuration is now complete. 26 / 28 Installations- und Konfigurationsanleitung - FEMS Paket 3-Phasen Sensor ohne Stromwandler (KDK 2PU CT) Version:2023.7.1...

  • Seite 28: Contact

    9. Contact 9. Contact For support, please contact: FENECON GmbH Brunnwiesenstr. 4 94469 Deggendorf Telephone service: 0991-648800-33 E-mail service: service@fenecon.de Installations- und Konfigurationsanleitung - FEMS Paket 3-Phasen Sensor ohne Stromwandler (KDK 2PU CT) 27 / 28 Version:2023.7.1...

  • Seite 29: Verzeichnisse

    Anschluss Stromwandler Zähler Messstellenbetreiber Abbildung 6. Anschluss Stromwandler Erzeuger Abbildung 7. Anschluss Stromwandler Verbraucher Abbildung 8. RS-485 connection Abbildung 9. Durchschleifen RS-485 mehrerer Zähler 28 / 28 Installations- und Konfigurationsanleitung - FEMS Paket 3-Phasen Sensor ohne Stromwandler (KDK 2PU CT) Version:2023.7.1...
