4. Kommunikation
Die beim 4PU verfügbare Modbus-Kommunikation erfolgt über eine serielle RS485-Schnittstelle (2- oder 3-Draht),
die den Betrieb des Gerätes vom FEMS aus ermöglicht. In der Standardkonfiguration können mit einer RS485-
Schnittstelle 32 Geräte mit einem PC oder einem Controller auf 1.200 Meter verbunden werden.
Empfohlen wird ein Twisted-Pair-Kabel, um gegen magnetische Felder zu schützen.

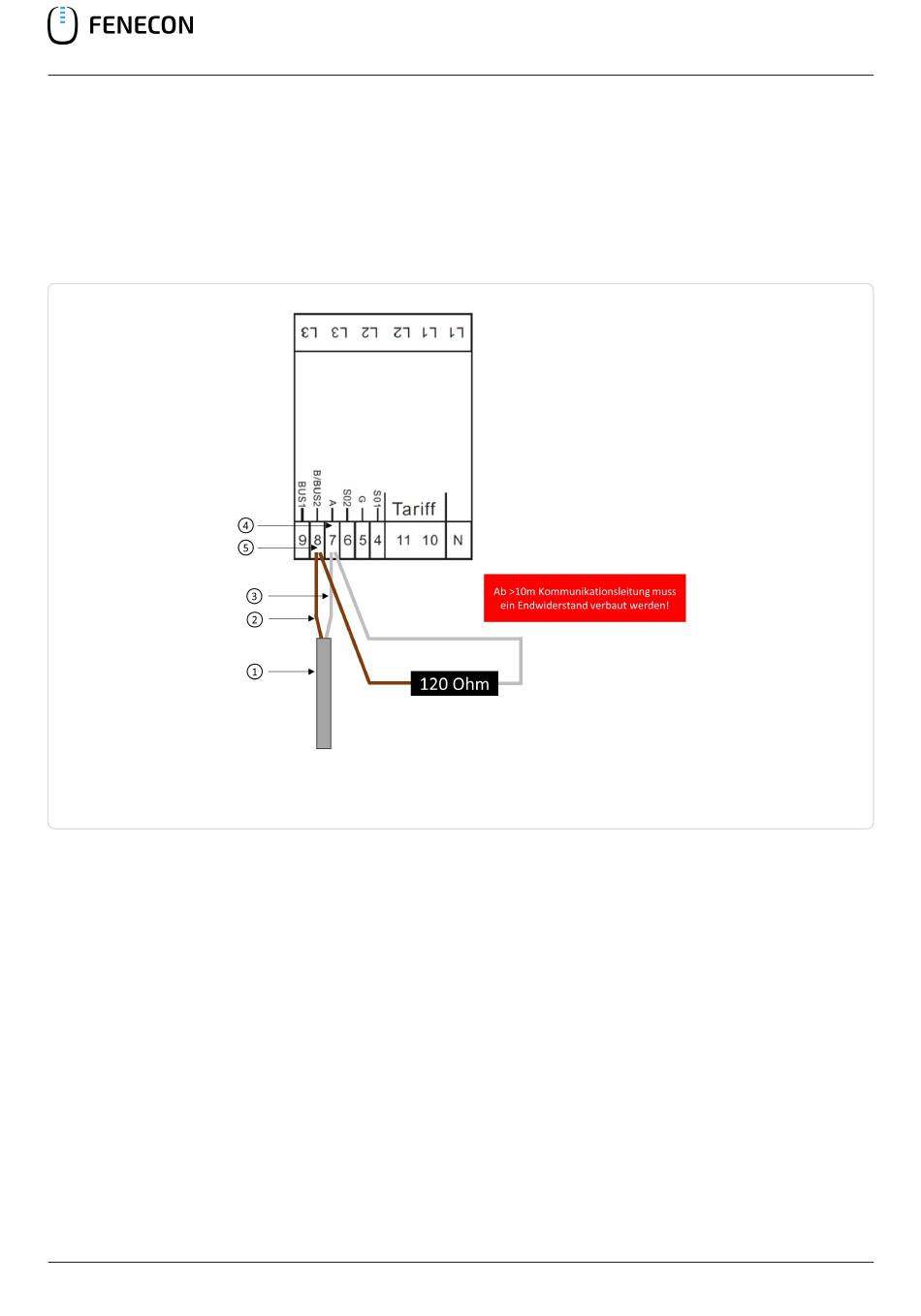

Abbildung 6. Verdrahtung — RS485
1. COM-RS485-Verbindung aus Richtung FEMS
2. Daten-Leiter Plus (+) (A-Leiter)
3. Daten-Leiter Minus (-) (B-Leiter)
4. Minus (-) contact
5. Plus (+) Contact
Um mehrere Zähler hintereinander zu schalten, muss die RS485-Verbindung durchgeschleift werden, wie in der
Abbildung unten dargestellt.
Beachten Sie den Anschluss des Abschlusswiderstands (120 Ω/0,25 W)!
