1. Bohren Sie Löcher in die Wand und stecken Sie
die Wanddübel hinein. Ziehen Sie die Drähte durch
und schrauben Sie die Regenschutzabdeckung mit
Schrauben an der gewünschten Stelle fest. Um
Ihren Namen auf der Außenstation anzubringen,
drücken Sie auf das Namensschild auf der rechten
Seite und schieben es nach rechts. Nehmen Sie das
Namensschild heraus und unterschreiben Sie Ihren
Namen. Setzen Sie die Namenskarte wieder ein
und schieben Sie das Namensschild in das
Außengerät.
2. Schließen Sie die Drähte gemäß dem Schaltplan
an und setzen Sie die Außenstation in die
Regenschutzabdeckung.
3. Sichern Sie die Außenstation durch Eindrehen der
Sicherungsschraube von unten.

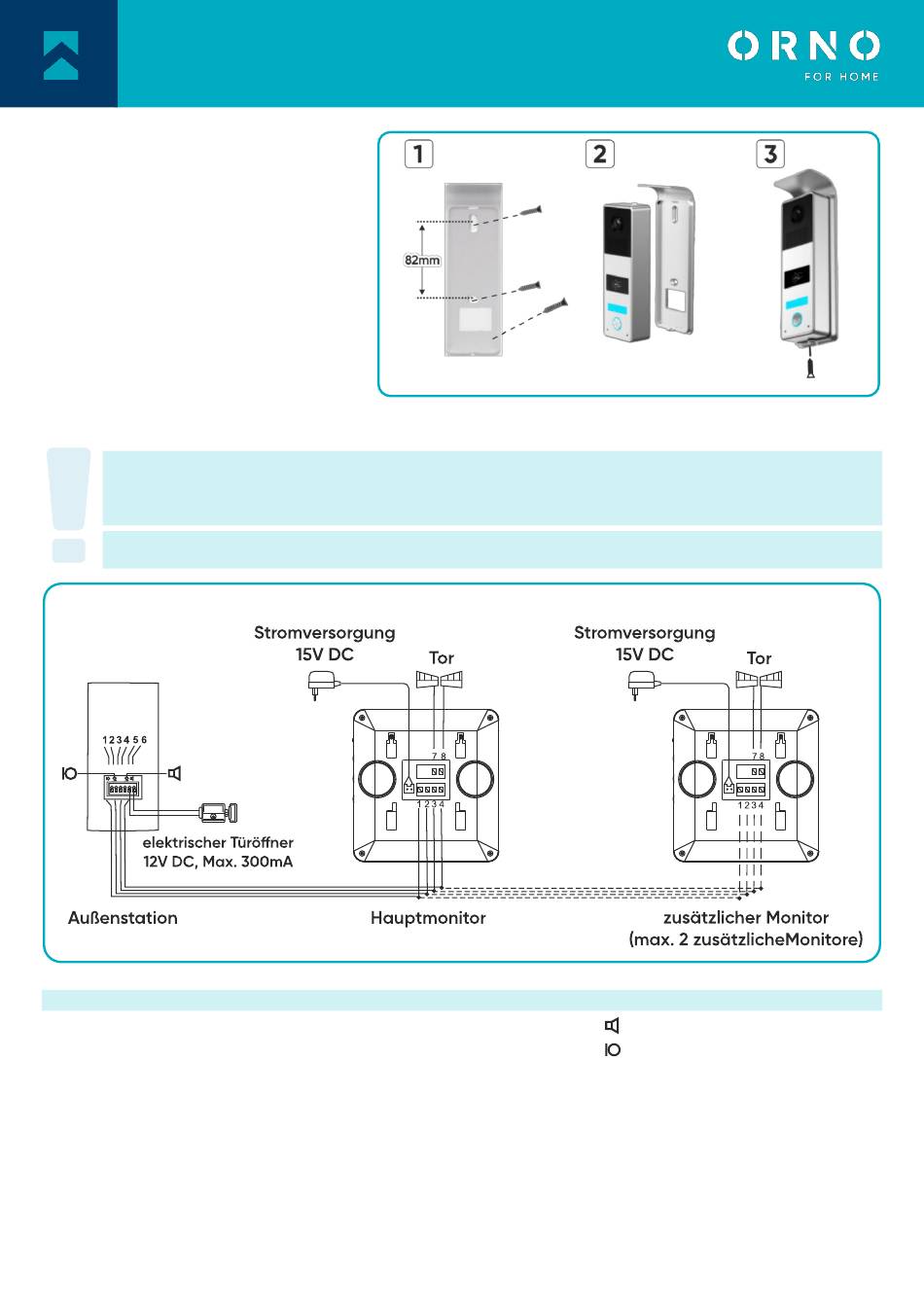

6. ANSCHLUSSPLAN
Es ist ratsam, den Betrieb des Geräts zu testen, bevor Sie die Befestigungslöcher bohren. Schließen Sie dazu
das zu prüfende Gerät gemäß dem Schaltplan an. Die erste Person, die die Kamera hält, sollte mit der Taste
die zweite Person anrufen, die am Monitor sitzt. Diese Person sollte das Sichtfeld der Kamera sorgfältig prüfen,
um gegebenenfalls die Position des Moduls zu korrigieren.
Wenn die Messungen genau durchgeführt wurden, fahren Sie nach dem Ausschalten der Stromversorgung mit
den Montagebohrungen fort.
Abb.5 Schaltplan
LEGENDE
1 – Audio
3 – Video
2 - Erdung
4 – Stromversorgung
5 – elektrischer Türöffner +
6 – elektrischer Türöffner -
Abb.4 Montage der Außenstation mit Kamera
7 – Tor
- Lautstärkeregelung der Lautsprecher
8 – Tor
-
Anpassung der Mikrofonempfindlichkeit
