Webasto Thermo Top Evo Einbaudokumentation Seite 8

Volvo XC90
Elektrik

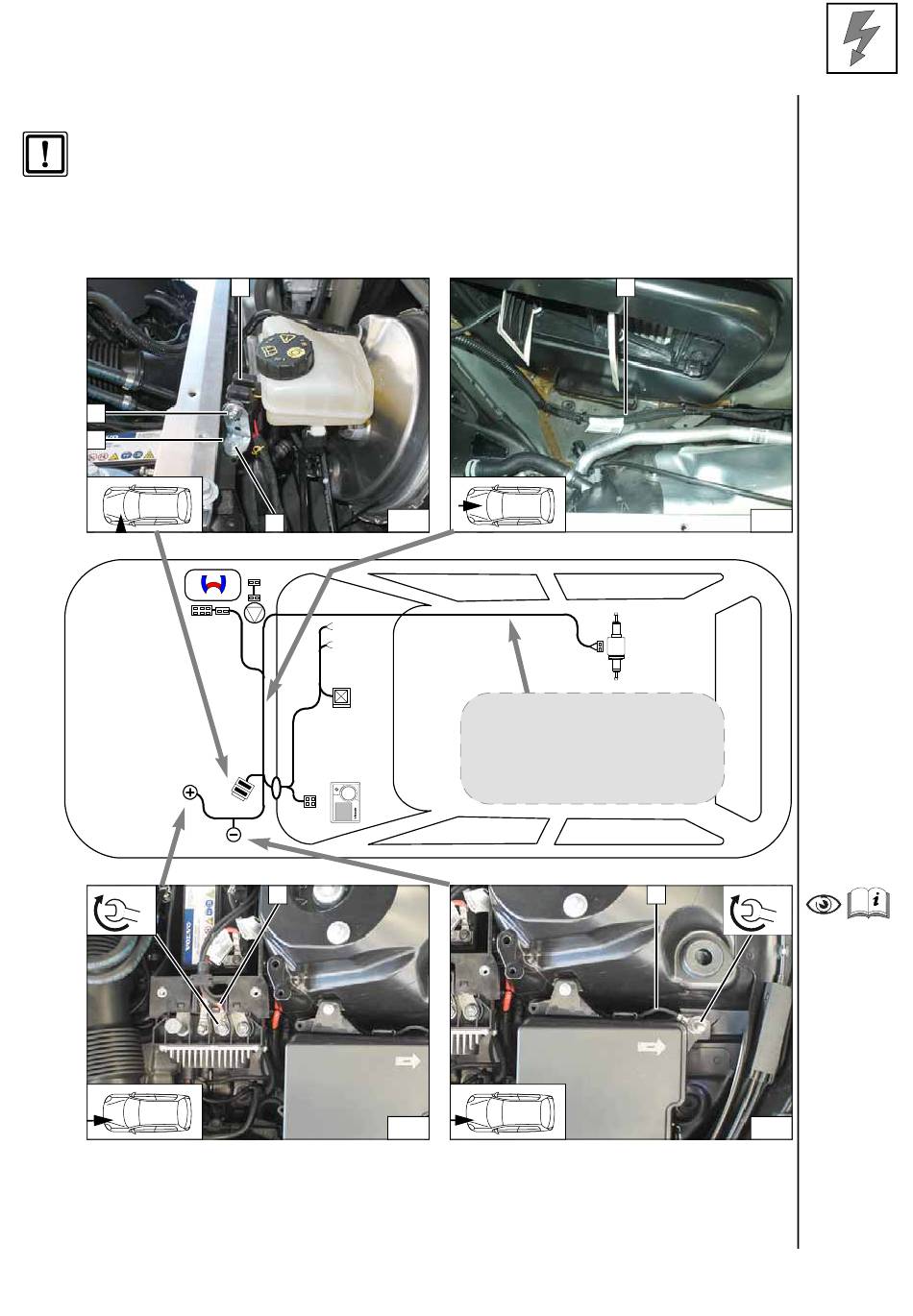

Sicherungshalter Motorraum
1 Sicherungen F1-2
2 Schraube M6x20, Karosseriescheibe,
vorhandene Bohrung, Bundmutter
3 Winkel
4 Schraube M5x16, Karosseriescheibe [2x],
Halteplatte Sicherungshalter, Mutter
4
3
!
Nm
Plusleitung
1 Plusleitung an Batterie- Pluspol
Ident.-Nr.: 1324179B
1
7
2
1
9
Stand: 17.08.2016
Kabelbaumverlegung
1 Kabelbaum Heizgerät
1
Kabelbaum Dosierpumpe erst
später zusammen mit Brenn-
stoffleitung entlang der
fzg.eigenen Kraftstoffleitungen
am Unterboden verlegen
Masseleitung
1 Masseleitung an fzg.eigenen Massestütz-
punkt
