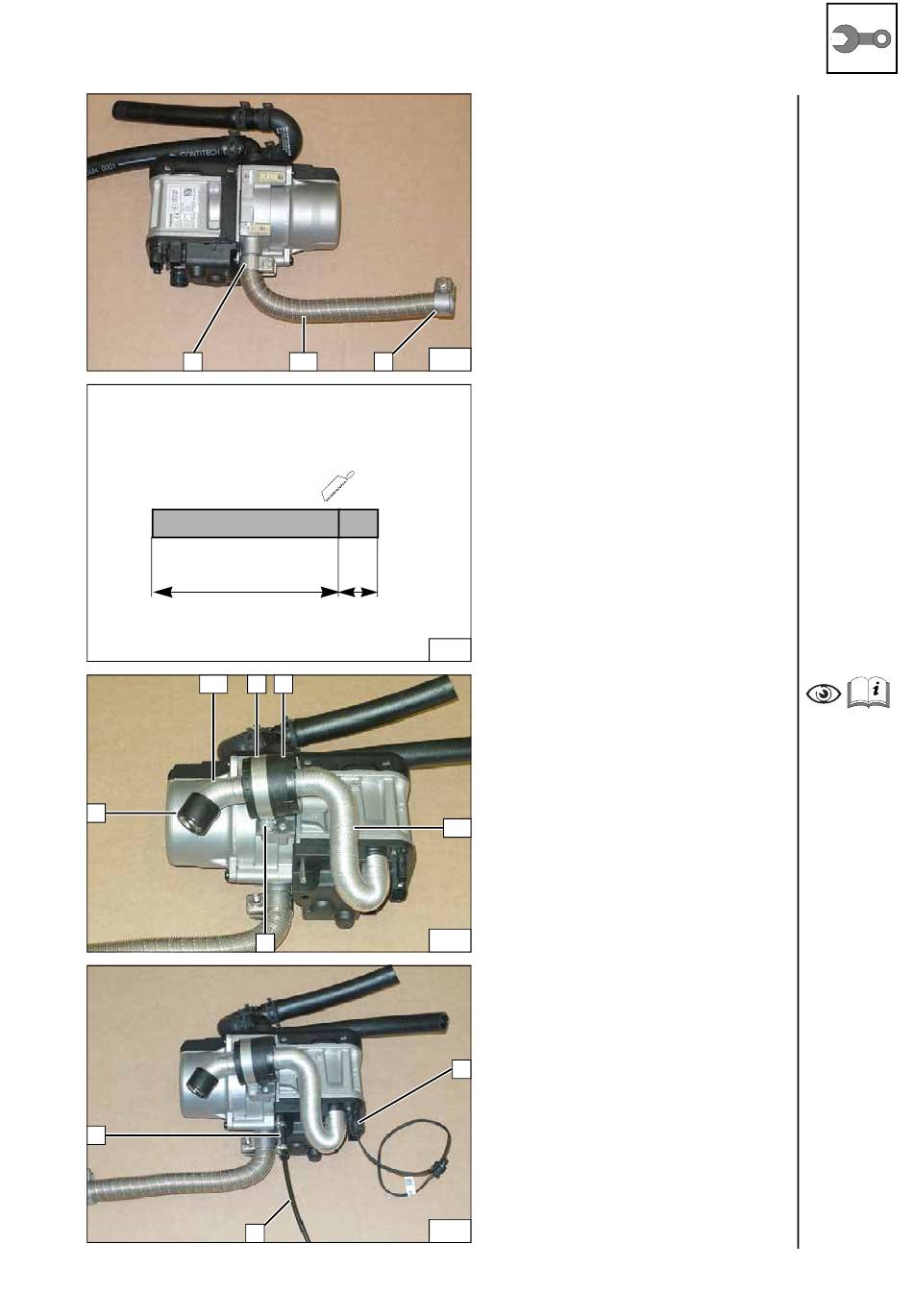

Webasto Thermo Top Evo Einbaudokumentation Seite 16
Vorschau ausblenden
Andere Handbücher für Thermo Top Evo:
- Einbaudokumentation (112 Seiten) ,
- Montageanleitung (66 Seiten) ,
- Bedienungsanleitung (66 Seiten)
Werbung
Volvo XC90
1
4
3
Ident.-Nr.: 1324179B
a1
s1
s2
s2
1
2
3
2
Stand: 17.08.2016
1 Schlauchklemme [2x]
34
1
s1 = 280
s2 =
35
1 Schelle Ø 51
2 Brennluftschalldämpfer
3 Selbstfurchende Schraube 5x13
4 Schutzkappe
s1
36
1 Stecker Kabelbaum Umwälzpumpe
2 Brennstoffleitung
3 Schlauchstück, Schelle Ø 10 [2x]
1
37
35
© Webasto Thermo & Comfort SE
Abgas-
leitung a1
vormontie-
ren
Brennluft-
leitung
ablängen /
zuordnen
Brennluft-
schall-
dämpfer
vormontie-
ren
Brennstoff-
leitung vor-
montieren
