Webasto Thermo Top Evo Einbaudokumentation Seite 2

Volvo XC90
Inhaltsverzeichnis
Gültigkeit
Erforderliche Bauteile
Einbauübersicht
Hinweise zur Gesamteinbauzeit
Hinweise zur Bedienungs- und Einbauanweisung
Hinweise zur Gültigkeit
Technische Hinweise
Erläuterungen zum Dokument
Vorarbeiten
Einbauort Heizgerät
Elektrik vorbereiten
Elektrik
Schaltplan
Option MultiControl CAR
Option Telestart
Option Thermo Call
Erforderliche Bauteile
Basislieferumfang Thermo Top Evo gemäß Preisliste
•
Einbaukit Volvo XC90 2015 Diesel: 1324178A
•
Bedienelement gemäß Preisliste und Absprache mit Endkunde
•
Bei Telestart Kontrollleuchte gemäß Preisliste und Absprache mit Endkunde
•
Bei Einbau MultiControl CAR: Einbaurahmen MultiControl: 9030077_
•
Einbauhinweise:
Das Fahrzeug nur mit ca. ¼ vollem Tank anliefern lassen!
•
Der Einbauort Taster ist beim Telestart oder Thermo Call mit dem Endkunden abzustimmen!
•
Wir empfehlen je nach Platzbedarf und Fzg.-Herstellervorgaben die Verwendung einer
•
Fahrzeugbatterie mit höherer elektrischer Kapazität!

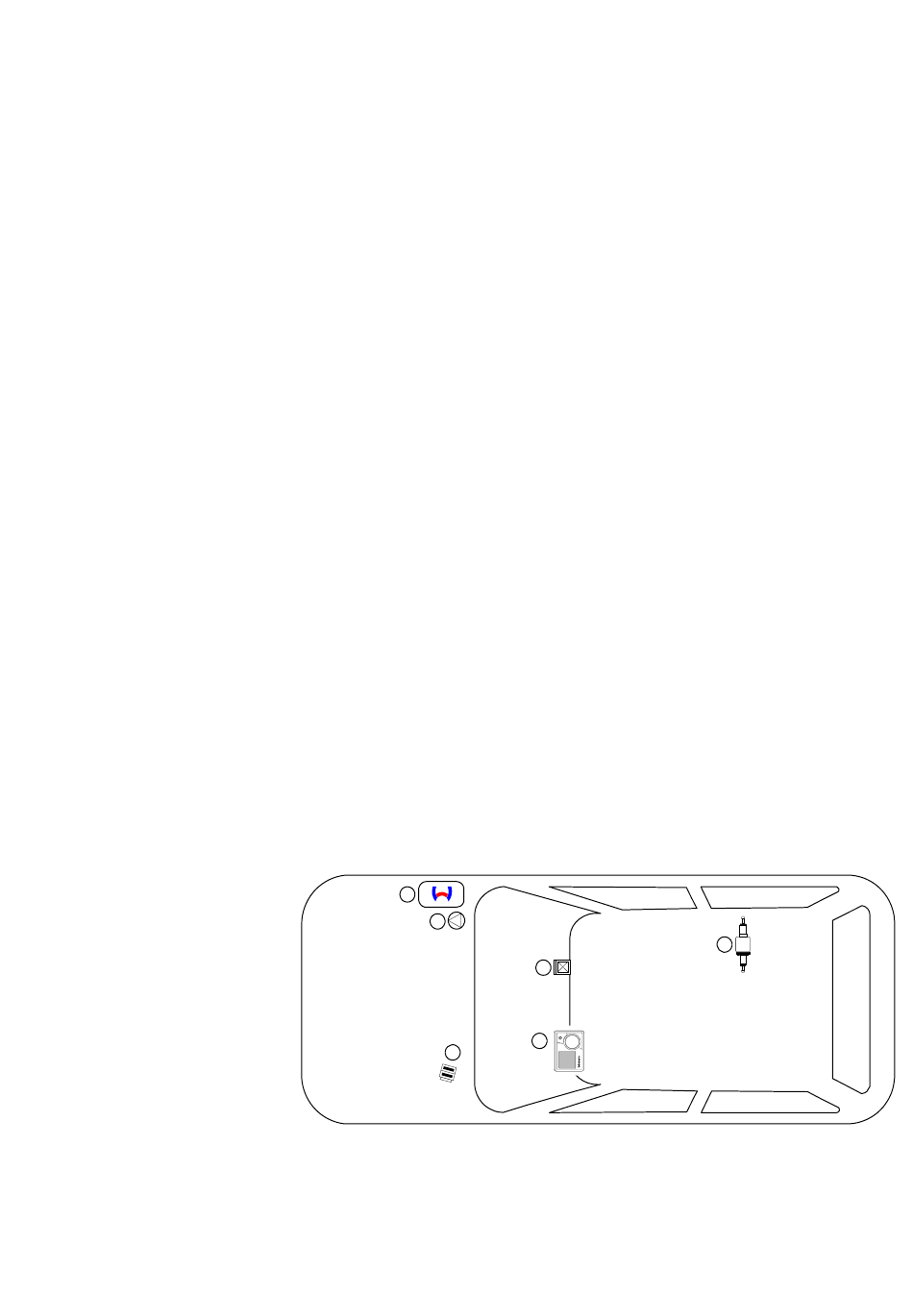

Einbauübersicht
Legende:
1. Heizgerät
2. Sicherungshalter Motorraum
3. CCL-Gateway
4. Umwälzpumpe
5. MultiControl CAR
6. Dosierpumpe
