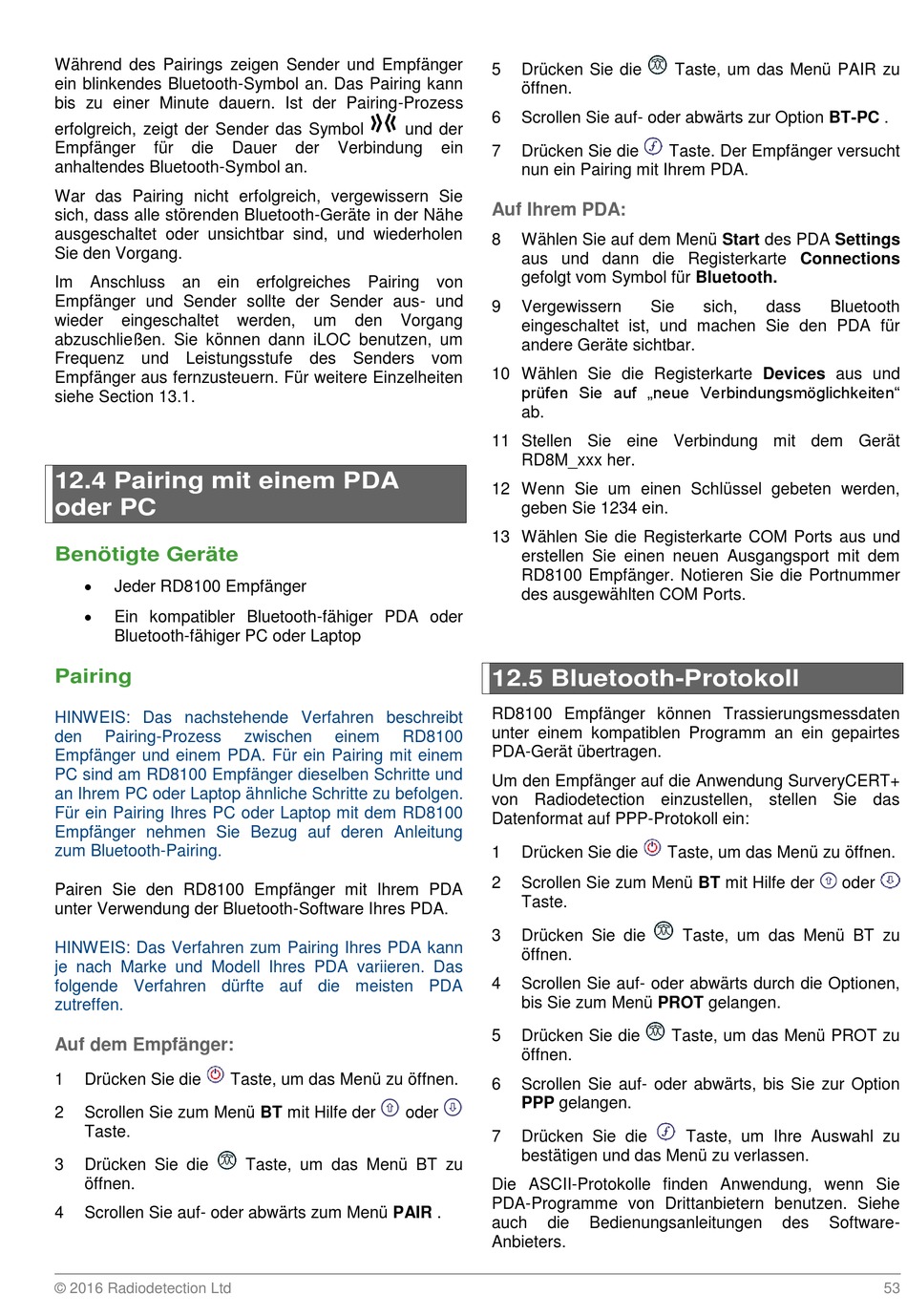

Pairing Mit Einem Pda Oder Pc; Benötigte Geräte; Bluetooth-Protokoll - Radiodetection Rd8100 Betriebsanleitung

Während des Pairings zeigen Sender und Empfänger
ein blinkendes Bluetooth-Symbol an. Das Pairing kann
bis zu einer Minute dauern. Ist der Pairing-Prozess
erfolgreich, zeigt der Sender das Symbol
Empfänger für die
anhaltendes Bluetooth-Symbol an.
War das Pairing nicht erfolgreich, vergewissern Sie
sich, dass alle störenden Bluetooth-Geräte in der Nähe
ausgeschaltet oder unsichtbar sind, und wiederholen
Sie den Vorgang.
Im Anschluss an ein erfolgreiches Pairing von
Empfänger und Sender sollte der Sender aus- und
wieder eingeschaltet
abzuschließen. Sie können dann iLOC benutzen, um
Frequenz und Leistungsstufe des Senders vom
Empfänger aus fernzusteuern. Für weitere Einzelheiten
siehe Section 13.1.
12.4 Pairing mit einem PDA
oder PC
Benötigte Geräte

Jeder RD8100 Empfänger

Ein kompatibler Bluetooth-fähiger PDA oder
Bluetooth-fähiger PC oder Laptop
Pairing
HINWEIS: Das nachstehende Verfahren beschreibt
den Pairing-Prozess
Empfänger und einem PDA. Für ein Pairing mit einem
PC sind am RD8100 Empfänger dieselben Schritte und
an Ihrem PC oder Laptop ähnliche Schritte zu befolgen.
Für ein Pairing Ihres PC oder Laptop mit dem RD8100
Empfänger nehmen Sie Bezug auf deren Anleitung
zum Bluetooth-Pairing.
Pairen Sie den RD8100 Empfänger mit Ihrem PDA
unter Verwendung der Bluetooth-Software Ihres PDA.
HINWEIS: Das Verfahren zum Pairing Ihres PDA kann
je nach Marke und Modell Ihres PDA variieren. Das
folgende Verfahren dürfte auf die meisten PDA
zutreffen.
Auf dem Empfänger:
1 Drücken Sie die
2 Scrollen Sie zum Menü BT mit Hilfe der
Taste.
3 Drücken Sie die
öffnen.
4 Scrollen Sie auf- oder abwärts zum Menü PAIR .
© 2016 Radiodetection Ltd
Dauer der Verbindung
werden, um den Vorgang
zwischen einem
Taste, um das Menü zu öffnen.
Taste, um das Menü BT zu
5 Drücken Sie die
öffnen.
6 Scrollen Sie auf- oder abwärts zur Option BT-PC .
und der
ein
7 Drücken Sie die
nun ein Pairing mit Ihrem PDA.
Auf Ihrem PDA:
8 Wählen Sie auf dem Menü Start des PDA Settings
aus und dann die Registerkarte Connections
gefolgt vom Symbol für Bluetooth.
9 Vergewissern
eingeschaltet ist, und machen Sie den PDA für
andere Geräte sichtbar.
10 Wählen Sie die Registerkarte Devices aus und
prüfen Sie auf „neue Verbindungsmöglichkeiten"
ab.
11 Stellen Sie eine Verbindung mit dem Gerät
RD8M_xxx her.
12 Wenn Sie um einen Schlüssel gebeten werden,
geben Sie 1234 ein.
13 Wählen Sie die Registerkarte COM Ports aus und
erstellen Sie einen neuen Ausgangsport mit dem
RD8100 Empfänger. Notieren Sie die Portnummer
des ausgewählten COM Ports.

12.5 Bluetooth-Protokoll

RD8100 Empfänger können Trassierungsmessdaten
unter einem kompatiblen Programm an ein gepairtes
RD8100
PDA-Gerät übertragen.
Um den Empfänger auf die Anwendung SurveryCERT+
von Radiodetection einzustellen, stellen Sie das
Datenformat auf PPP-Protokoll ein:
1 Drücken Sie die
2 Scrollen Sie zum Menü BT mit Hilfe der
Taste.
3 Drücken Sie die
öffnen.
4 Scrollen Sie auf- oder abwärts durch die Optionen,
bis Sie zum Menü PROT gelangen.
5 Drücken Sie die
öffnen.
6 Scrollen Sie auf- oder abwärts, bis Sie zur Option
PPP gelangen.
oder
7 Drücken Sie die
bestätigen und das Menü zu verlassen.
Die ASCII-Protokolle finden Anwendung, wenn Sie
PDA-Programme von Drittanbietern benutzen. Siehe
auch die
Anbieters.
Taste, um das Menü PAIR zu
Taste. Der Empfänger versucht
Sie sich,
Taste, um das Menü zu öffnen.
Taste, um das Menü BT zu
Taste, um das Menü PROT zu
Taste, um Ihre Auswahl zu
Bedienungsanleitungen
dass Bluetooth
oder
des Software-
53
