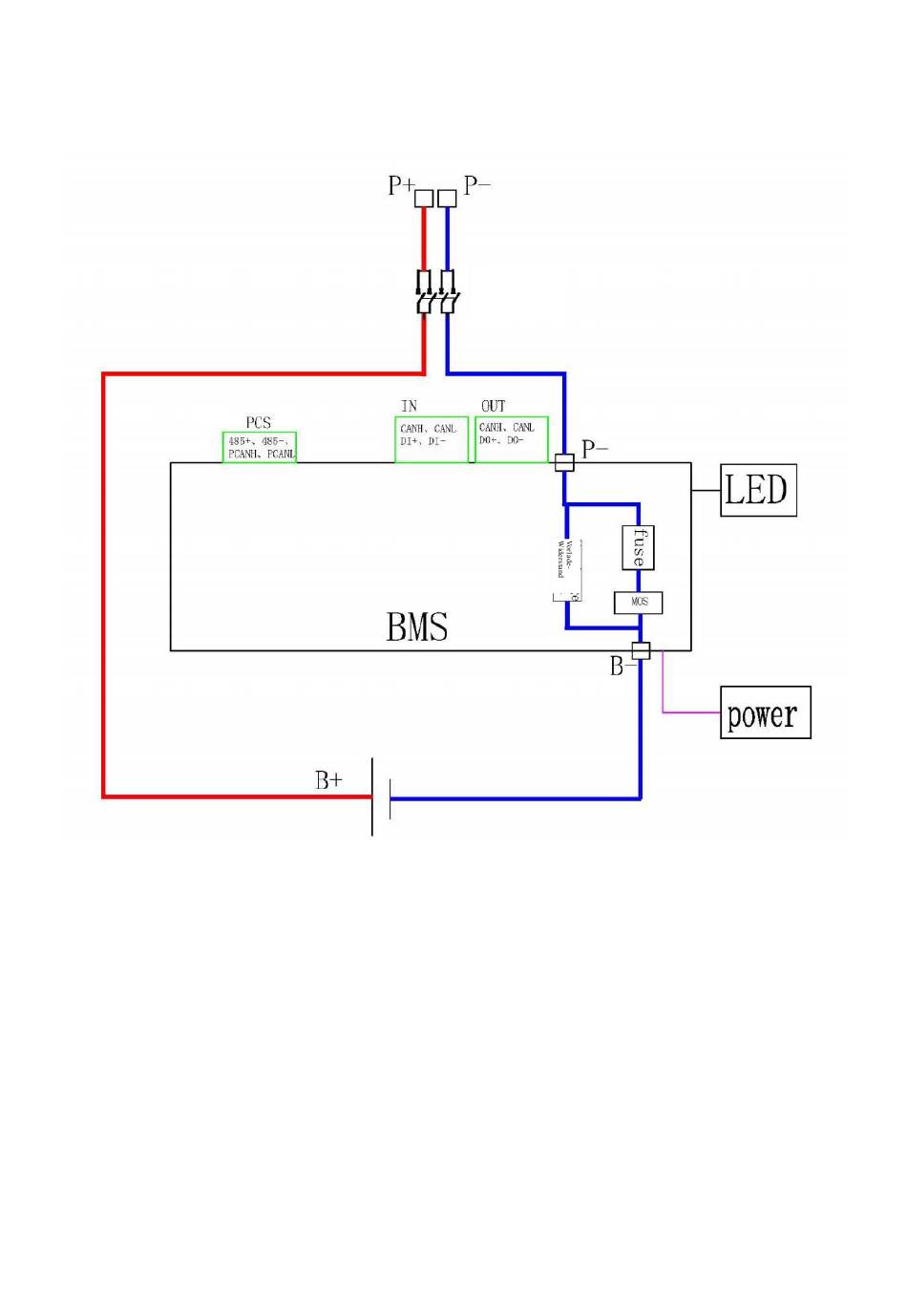

5.4 Elektrischer Schaltplan

Dieser Schaltplan gilt für jedes Batteriemodul.

5.5 Anschluss der Batterie an Wechselrichter

Für den australischen Markt ist zwischen dem Batteriesystem und dem Wechselrichter eine Überstromschutz- und
Isoliervorrichtung erforderlich, die sowohl den Plus- als auch den Minus-Leiter gleichzeitig isoliert.
Anschluss einer Einzelbatterie an Wechselrichter
Mikro-
Schutz-
schalter
~ 21 ~
