7 MESSPUNKT WÄHLEN
Der Durchflussmesser ist einfach und bequem zu installieren. Wählen Sie eine geeignete Messstelle, klem-
men Sie die Produktsensorfläche direkt auf den Rohrabschnitt und befestigen Sie die Rohrschelle, und
dann schalten Sie den Durchflussmesser ein, die Durchflussmessung kann realisiert werden.
Bei der Auswahl der Messstellen ist darauf zu achten, dass Rohrleitungsabschnitte mit gleichmäßiger
Strömungsfeldverteilung gewählt werden, um die Messgenauigkeit zu gewährleisten. Bei der Installation
sollten die folgenden Grundsätze beachtet werden:
»
Wählen Sie ein mit Flüssigkeit gefülltes Rohrsegment aus, z. B. den vertikalen Teil der Rohrleitung (in
dem die Flüssigkeit besser nach oben fließt) oder das horizontale Rohrsegment, das mit Flüssigkeit
gefüllt ist.
»
Die Messstelle sollte sich auf einem gleichmäßigen geraden Rohrabschnitt mit 10-fachem Durchmesser
(10D) von der stromaufwärts gelegenen und 5-fachem Durchmesser (5D) von der stromabwärts
gelegenen Seite befinden. In diesem Bereich gibt es keine Ventile, Krümmer, Reduzierstücke oder
andere Vorrichtungen, die das Strömungsfeld beeinträchtigen. Die empfohlenen Werte für die Länge

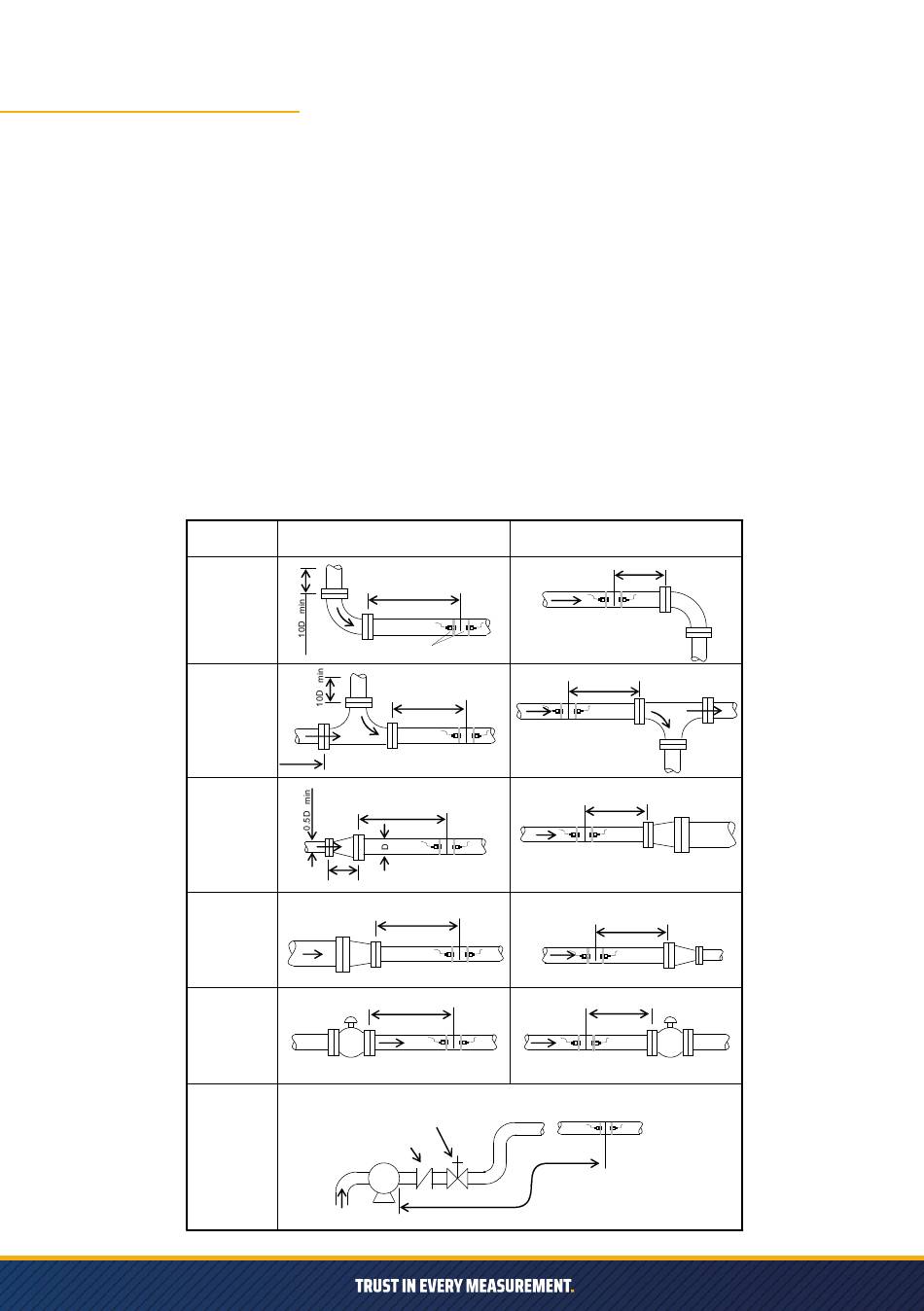

des geraden Rohrabschnitts sind in der folgenden Tabelle aufgeführt.
»
Vergewissern Sie sich, dass die Temperatur an der Messstelle innerhalb des Arbeitsbereichs des
Durchflussmessers liegt.
»
Berücksichtigen Sie in vollem Umfang die Verzunderung an der Innenwand des Rohrs und versuchen
Sie, einen Rohrabschnitt ohne Verzunderung für die Messung auszuwählen, und wählen Sie den
gleichmäßigen und dichten Teil des Rohrs, um die Ultraschallübertragung zu erleichtern.
Name
90°-Biegung
Tee
Diffusor
Reduzierstück
Wert
Pumpe
Gerade Länge der Upstream-Rohr-
leitung
L 4 10D
Detektor
L 4 50D
10D min
L 4 30D
5D min
L 4 10D
L 4 30D
Durchflussregelung stromaufwärts
Prüfen Sie den Wert
Prüfen Sie den Wert
P
Gerade Länge der nachgeschalteten
Rohrleitung
L 4 5D
L 4 10D
L 4 5D
L 4 5D
L 4 10D
Durchflussregelung stromabwärts
L 4 50D
