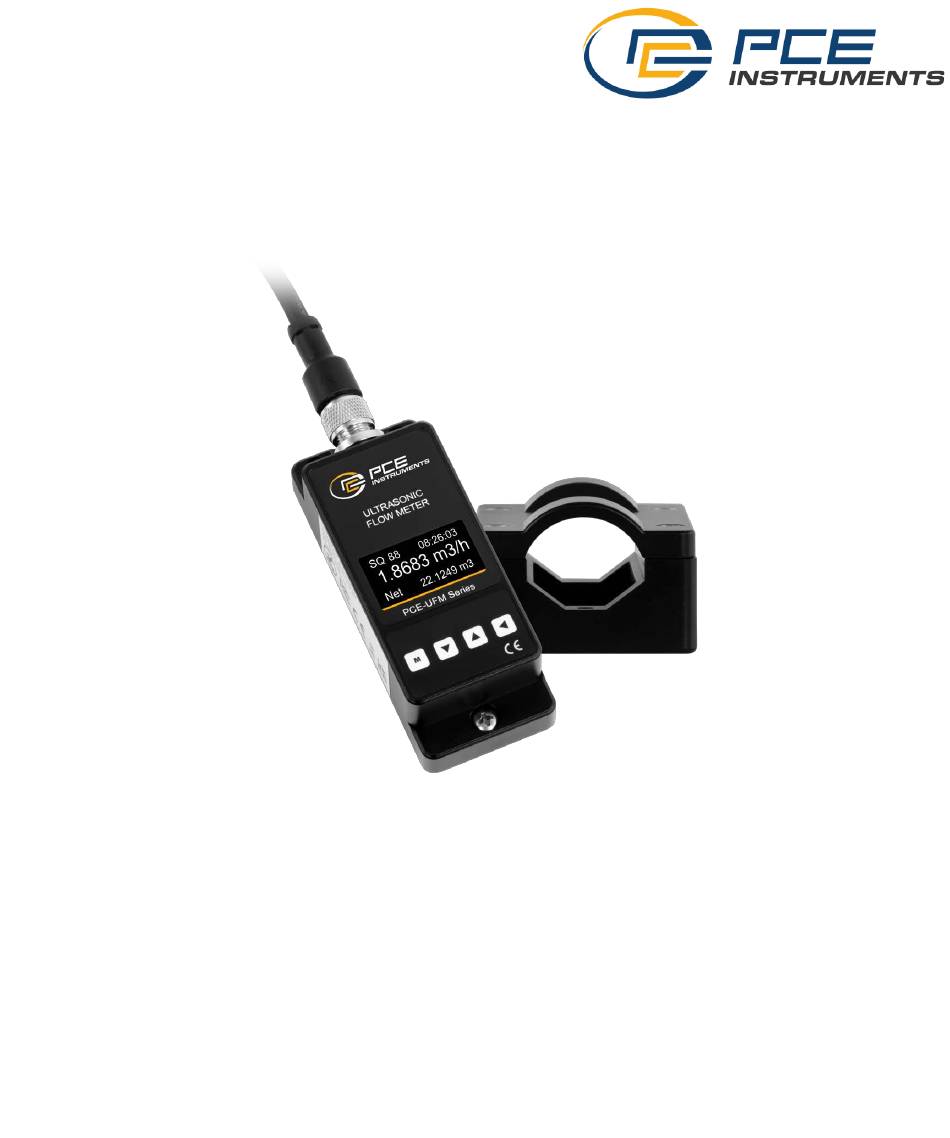

- Seite 1 PCE-UFM SERIE ULTRASCHALL-DURCHFLUSSMESSER Keine Notwendigkeit, das Rohr aufzuschneiden Einfach zu installieren Keine beweglichen Teile Die Produktion muss während der Installation nicht unterbrochen werden.
- Seite 2 Welche Arten von Wie ist der Wo wird das FLÜSSIGKEITEN setzen Messgerät eingesetzt? Rohrdurchmesser? Sie in Ihren Prozessen ein? Wasser- Wasser DN4- aufbereitung DN15 DN20- Meer Aquakultur DN80 HLK/GLT Öl Was kann unser Durchflussmesser leisten? Durchfluss direkt am Gerät überwachen Dosierung der Flüssigkeit prüfen;...
- Seite 3 Zur Überwachung der Wasserversorgung und des Wasserverbrauchs, ohne das Rohr aufzuschneiden. Aufbau Anzeige Obere Klammer Grundhalterung...
-
Seite 4: Einfache Und Leichte Installation
Einfache und leichte Installation Reinigen Sie das Rohr Montieren Sie die Halterung Keine Verunreinigung durch Schmutz und Öl Richten Durchflussmesser außerhalb des Rohrs. Rohrposition aus, bringen Sie die Schraube am oberen Teil der Halterung an. Dann wird der untere Teil der Halterung automatisch mit dem oberen Teil verbunden. - Seite 5 Einrichtung Bei unterschiedlichen Rohrdurchmessern und Rohrkonstruktionen sind die Werkseinstellungen auf die angegebenen Standardeinstellungen voreingestellt. ein Reset ist nicht erforderlich. M16-BuchseTastaturbereich Befestigungsschraube OLED-Bildschirm Menü Menü Menü Einstellung...
- Seite 6 A r b e i t s p r i n z i p Produkte, nach Ultraschallprinzip Laufzeitdifferenzmethode (auch Geschwindigkeitsdifferenzmethode genannt) entwickelt wurden, senden empfangen Ultraschallsignale durch den Sensor. Die Laufzeit stromabwärts ist schnell und die Laufzeit in der Gegenströmung langsam.
- Seite 7 Größer werdender Rohrdurchmesser Verjüngtes Rohr Ventil Pumpe Hinweis: D bezieht sich auf den Durchmesser des Rohres, z.B.: das Rohr ist DN25, 10D ist 254 mm B e h a n d l u n g d e r R o h r l e i t u n g Ultraschallsignale werden in der Luft stark abgeschwächt und Farbe oder Schlaglöcher auf der Oberfläche der Rohrleitung beeinträchtigen die Ausbreitung der Ultraschallwellen, so dass eine Oberflächenbehandlung der Rohrleitung erforderlich ist.
- Seite 8 Spezifikationen Geschwindigkeit m/s Messbereich 0,1 ... 5 m/s Auflösung 0,001 m/s Genauigkeit Rohrgröße DN4, DN8, DN10, DN15, DN20 oder DN25 (je nach Modell) Allgemeine technische Daten Display Typ OLED Analogausgang 4 ... 20mA Datenschnittstelle RS485 Spannungsversorgung 9 ... 36 V DC Materialien PVC, Stahl, Edelstahl, Kupfer, PVDF (Polyvinylidenfluorid), PFA (Perfluoralkoxy-Polymere), PTFE (Polytetrafluorethylen), PU (Polyurethane),...
-
Seite 9: Standard-Parameter
Standard-Parameter Geschwindigkeitsbereich: 0,01m/s~±5 m/s (0,328ft/s~±16ft/s) Genauigkeit: ±2,0 % Wiederholbarkeit: 0,8% Anzeige: OLED 128*64 Tastatur: Vier Light-Touch-Tasten Schutzart: IP54 Gehäuse: Aluminiumlegierung 9 … 36 V Spannungsversorgung: Messwertgeber (Durchflusssensor): Anklemmsensor Betriebstemperatur: 0 … 50 ℃ Flüssigkeit: Wasser, Meerwasser, Öl, Alkohol... Kabel: 2 m (7ft) Länge Optionale Parameter: Ausgabe 4-20mA+RS485(Standard)
