Schritt 17
KD26

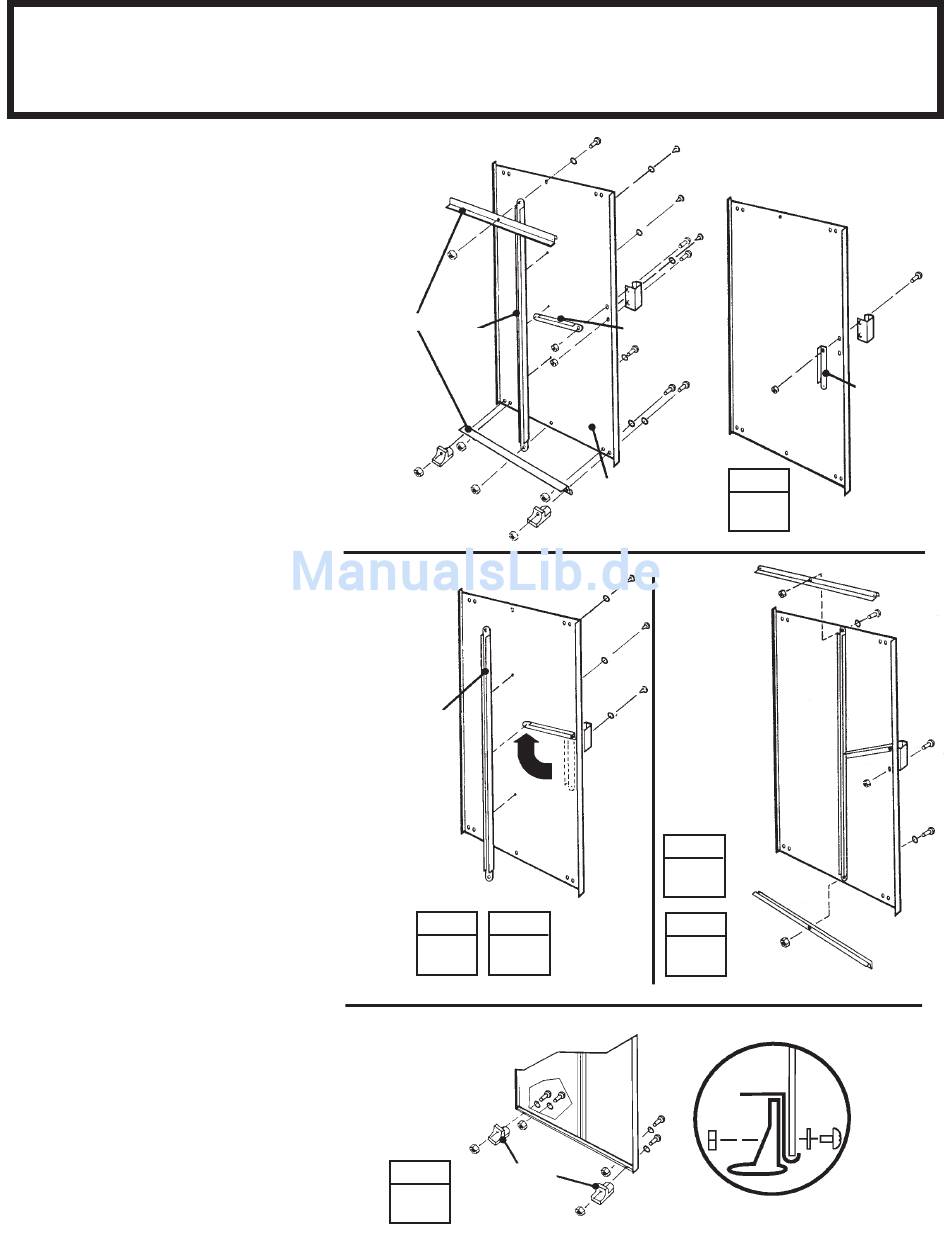

Die Schritte beschreiben die Mon-
tage der rechten Tür. Zur Montage
der linken Tür verfahren Sie genauso.
Gehen Sie wie folgt vor:
1
Befestigen Sie die mittlere
Tüversteifung und den Griff mit einer
Schraube an die Tür, wie gezeigt.
Die Schraube noch nicht anziehen.
2
Die mittlere Türversteifung nach
oben zur Bohrung in der Mitte der Tür
schwenken und eine Schraube
einschrauben.
3
Die vertikale Türversteifung
gegen die Mitte der Türinnenfläche
halten und die Schraube drehen, um
die vertikale Türversteifung und die
mittlere Türversteifung festzulegen.
Mit der Tür über und unter der
mittleren
Verbindung
Schrauben befestigen.
4
Eine zweite Schraube in den
Türgriff einschrauben und beide
Schrauben anziehen.
5
Eine horizontale Türversteifung
auf die Oberkante und Unterkante
setzen und mit 1 Schraube in der
Mitte befestigen.
6
Die unteren Türführungen und
Schrauben wie gezeigt befestigen.
7
Schritte 1 bis 6 für die linke Tür
wiederholen.
26
● Hierzu benötigen Sie folgende Teile ●
Montage der Türen
10497
66382
mit
2
6300
SCHRITT
SCHRITT
6
6300
10477 rechte Tür
66382
10477 linke Tür
SCHRITT
3
2
66382
● ● ● ● ● 3719 mittlere Türversteifung (2)
● ● ● ● ● 10477 rechte und linke Türen (2)
● ● ● ● ● 10497 horiz. Türversteifung (4)
● ● ● ● ● 6300 vertik. Türversteifung (2)
66045
3719
SCHRITT
1
SCHRITT
4
SCHRITT
5
Endansicht
horiz.
Türversteifung
Tür
U-Scheibe
Führung
66045
3719
10497
10497
