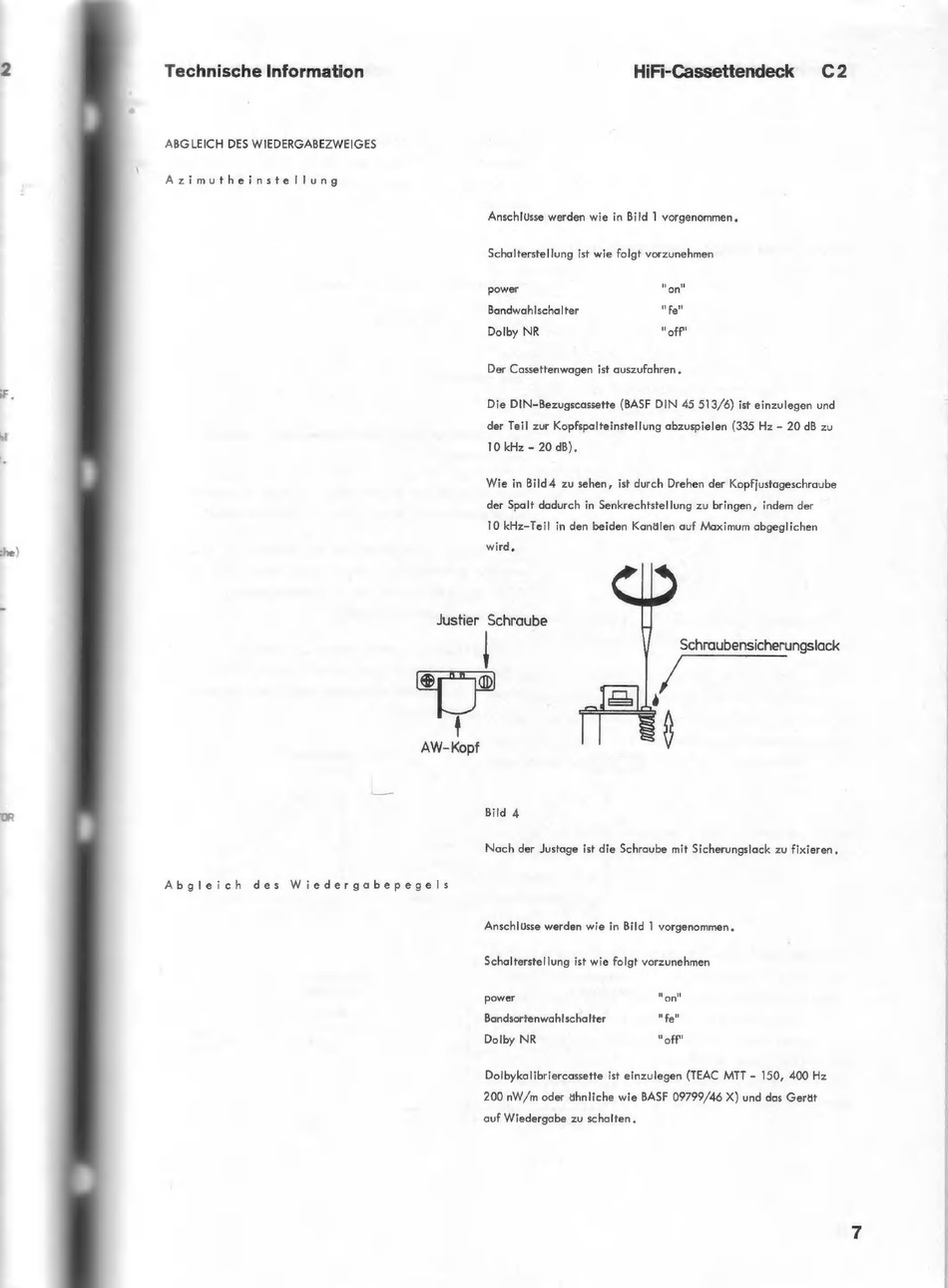

Technische Information
ABGLEICH DES WIEDERGABEZWEIGES
Azimutheinstellung
Justier Schraube
Abgleich
des
Wiedergabepegels
HiFi-Cassettendeck
C2
Anschlüsse werden wie in Bild 1 vorgenommen.
Schalterstellung ist wie folgt vorzunehmen
nu
power
on
Bandwahlschalter
"fe"
Dolby NR
"off"
Der Cassettenwagen ist auszufahren.
Die DIN-Bezugscassette (BASF DIN 45 513/6) ist einzulegen und
der Teil zur Kopfspalteinstellung abzuspielen (335 Hz - 20 dB zu
10 kHz - 20 dB).
Wie in Bild 4 zu sehen, ist durch Drehen der Kopfjustageschraube
der Spalt dadurch in Senkrechtstellung zu bringen, indem der
10 kHz-Teil in den beiden Kanälen auf Maximum abgeglichen
wird.
Schraubensicherungslack
Bild 4
Nach der Justage ist die Schraube mit Sicherungslack zu fixieren.
Anschlüsse werden wie in Bild 1 vorgenommen.
Schalterstellung ist wie folgt vorzunehmen
power
on
Bandsortenwahlschalter
"fe"
Dolby NR
"off"
Dolbykalibriercassette ist einzulegen (TEAC MTT - 150, 400 Hz
200 nW/m oder ähnliche wie BASF 09799/46 X) und das Gerät
auf Wiedergabe zu schalten.
