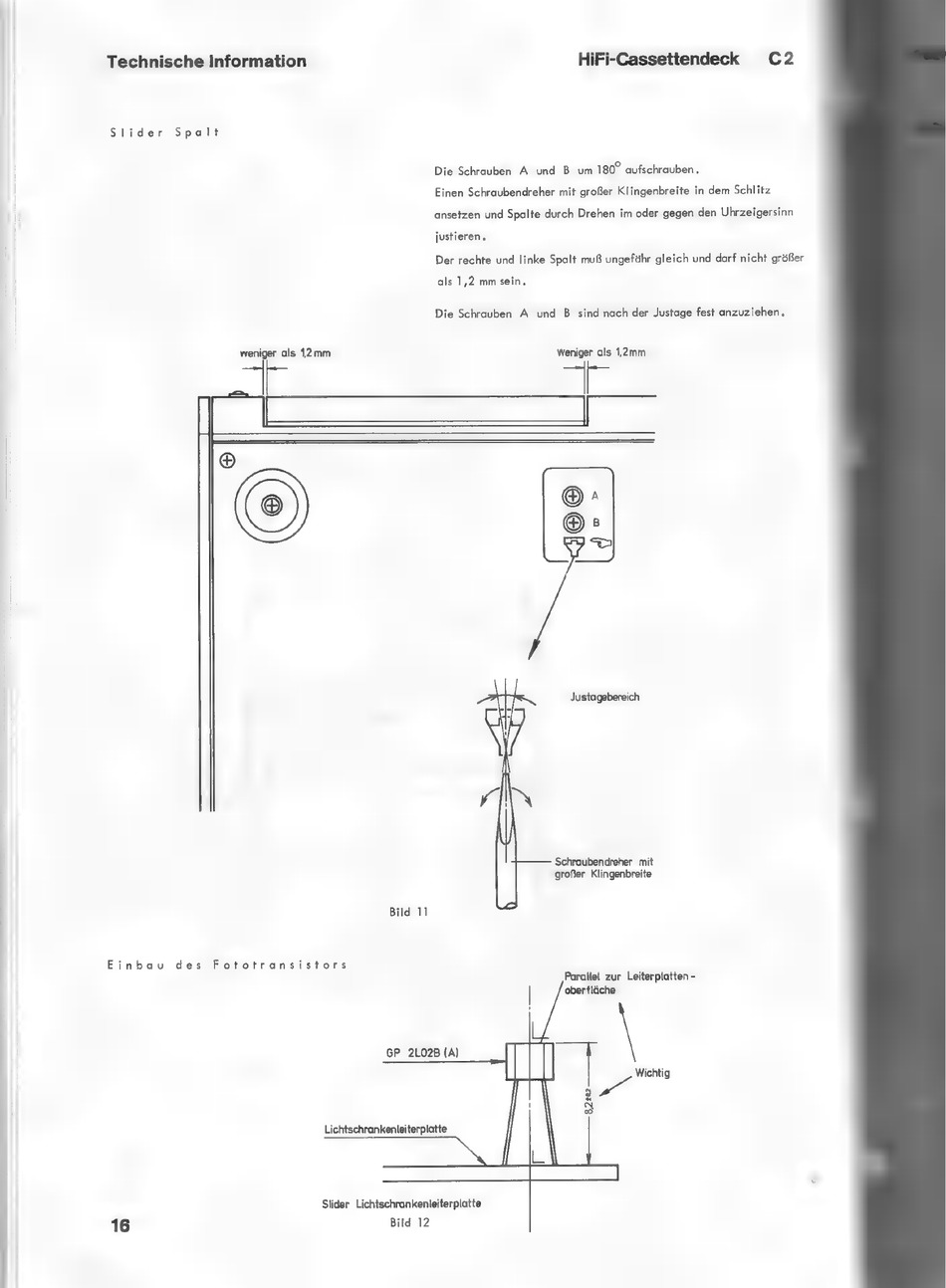

Slider
Spalt
Die Schrauben
А und В um 180° aufschrauben.
Einen Schraubendreher mit großer Klingenbreite in dem Schlitz
ansetzen und Spalte durch Drehen im oder gegen den Uhrzeigersinn
justieren.
Der rechte und linke Spalt muß ungefähr gleich und darf nicht größer
als 1,2 mm sein.
Die Schrauben
A und
B sind nach der Justage fest anzuziehen.
weniger als 12 mm
Weniger als 1,2mm
A
©
©
E
Justagebereich
Schraubendreher mit
großer Klingenbreite
Bild 11
=
Einbau
des
Fototransistors
Parallel zur Leiterplatten -
oberfläche
GP 21028 (A)
|
Wichtig
РА
сч
ei
Lichtschrankenleiterplatte
Slider Lichtschrankenleiterplatte
16
Bild 12
