2 . Schließen Sie das Stromversorgungskabel an, das zur Ladestation führt.
Setzen Sie den Solid Core 3-Phase CT oben auf den Leistungsschalter.

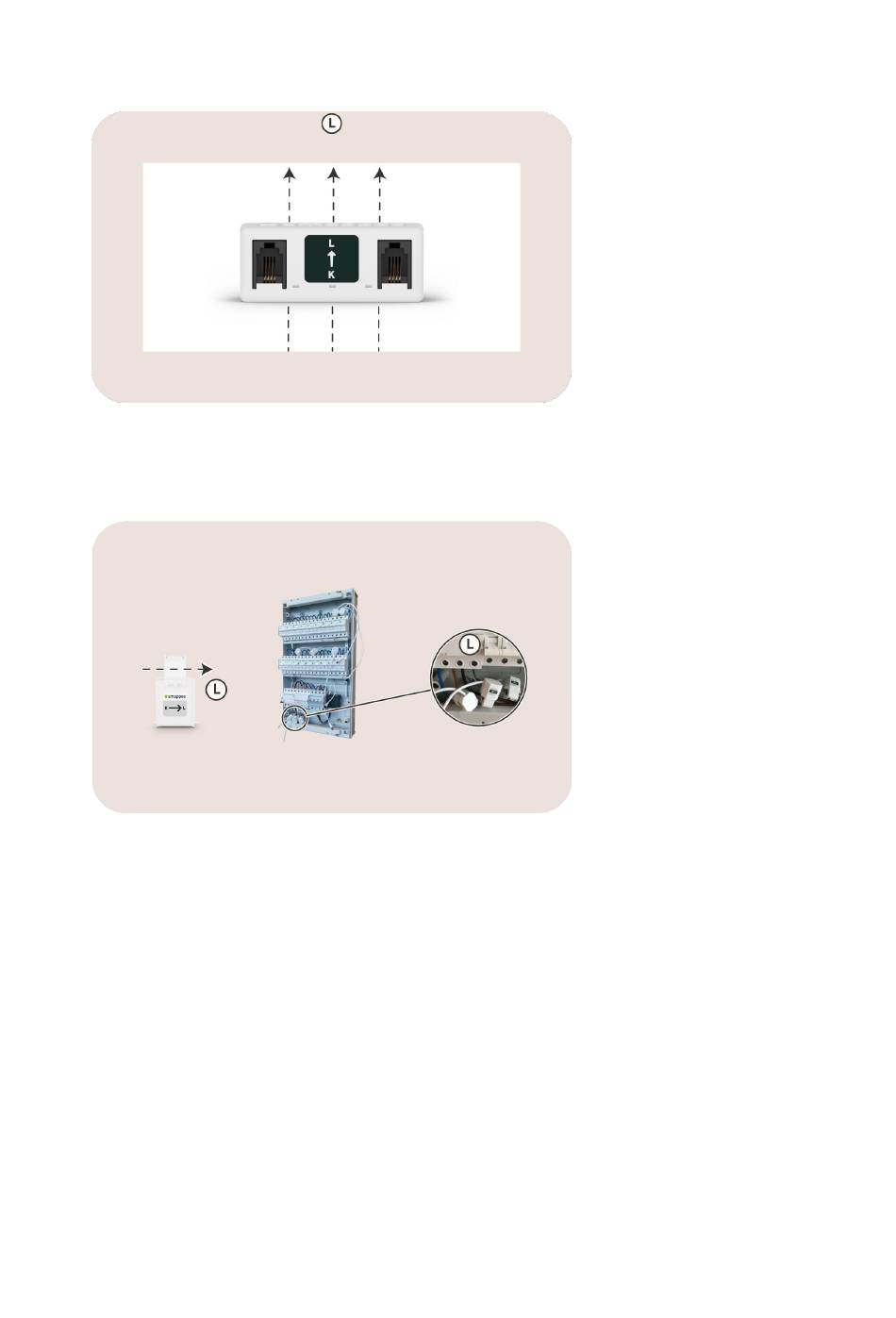

Abbildung 13: Ansicht auf den Pfeil auf einem Solid Core CT
3 . Befestigen Sie die Stromwandler:
• der die Stromversorgung vom Stromnetz zur Anlage (L) misst
• der die Solarleistung zur Anlage (L) misst, falls zutreffend
Abbildung 14: Ansicht des Pfeils auf einem Stromwandler und dessen Installation im Netzverteiler
4 . Schließen Sie alle Stromwandler an den CT Hub an.
Verwenden Sie eine logische Reihenfolge und beziehen Sie sich auf den entsprechenden
Anschlussplan.
5 . Montieren Sie den DIN-Schienen-Halter für den Smappee Splitter.
6 . Bringen Sie die Wandmontageplatte für den Smappee Connect neben der Verteilertafel an.
Die LED des Smappee Connect zeigt den Status des Systems an. Weitere Informationen finden
Sie auf Status des Smappee Connect (Seite 41).
7. Schließen Sie Smappee Infinity mit den Kabeln gemäß dem Anschlussplan an.
• Der Smappee Connect wird an den B-Anschluss des Smappee Splitters angeschlossen.
• Der Solid Core 3-Phase CT wird an den A-Aschluss des CT Hub angeschlossen.
Der CT Hub wird an den A-Anschluss des Smappee Splitters angeschlossen.
•
Der Busabschlussstecker wird an den freien A-Anschluss angeschlossen.
•
Das Netzwerkkabel für kabelgebundenes Internet wird an den RJ45-Anschluss des Smappee
•
Connect angeschlossen.
