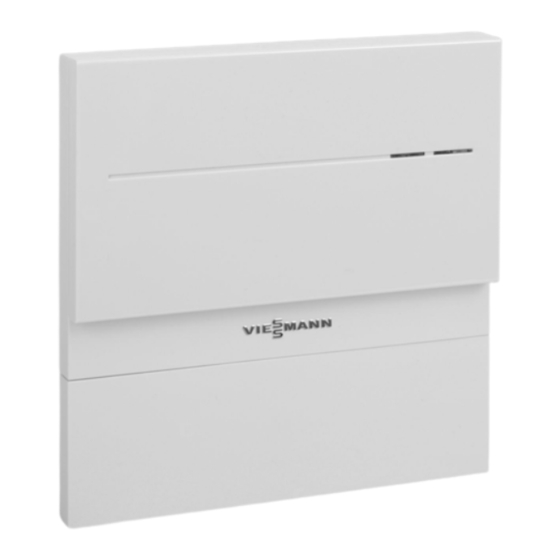

Vitocom 200
Typ LAN2
Kommunikations-Schnittstelle für folgende Bedieneroberflächen:
■ Vitotrol App
■ Vitodata 100 (www.vitodata100.com)
■ Vitodata 300 (www.vitodata300.com)
Gültigkeitshinweise siehe letzte Seite
VITOCOM 200
Bitte aufbewahren!
5606 983
09/2012

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Viessmann VITOCOM 200

Inhaltszusammenfassung für Viessmann VITOCOM 200

  • Seite 1 VIESMANN Montage- und Serviceanleitung für die Fachkraft Vitocom 200 Typ LAN2 Kommunikations-Schnittstelle für folgende Bedieneroberflächen: ■ Vitotrol App ■ Vitodata 100 (www.vitodata100.com) ■ Vitodata 300 (www.vitodata300.com) Gültigkeitshinweise siehe letzte Seite VITOCOM 200 Bitte aufbewahren! 5606 983 09/2012...

  • Seite 2: Sicherheitshinweise

    Sicherheitshinweise Sicherheitshinweise Bitte befolgen Sie diese Sicherheitshinweise genau, um Gefahren und Schä- den für Menschen und Sachwerte auszuschließen. Erläuterung der Sicherheitshinweise ■ die berufsgenossenschaftlichen Bestimmungen. Gefahr ■ die einschlägigen Sicherheitsbestim- Dieses Zeichen warnt vor Perso- mungen der DIN, EN, DVGW, TRGI, nenschäden.
  • Seite 3 ■ Bei Brennstoff Gas den Gasabsperr- schränken. hahn schließen und gegen unbeab- Bei Austausch ausschließlich sichtigtes Öffnen sichern. Viessmann Originalteile oder von ■ Anlage spannungsfrei schalten (z.B. Viessmann freigegebene Ersatz- an der separaten Sicherung oder teile verwenden. einem Hauptschalter) und auf Span- nungsfreiheit kontrollieren.

  • Seite 4: Inhaltsverzeichnis

    Ablaufübersicht..................... 14 Wandhalterung montieren und Gehäuse öffnen..........15 Übersicht der Anschlüsse..................16 Kommunikationsmodul in Vitotronic Regelung einbauen........17 Vitocom 200 an Vitotronic Regelung anschließen..........18 An Vitodens 3..., Typ B3... anschließen............... 18 Am Netzwerk (LAN) anschließen................. 19 Externe Anschlüsse....................20 Netzanschluss......................
  • Seite 5 Inhaltsverzeichnis Inhaltsverzeichnis (Fortsetzung) Technische Daten....................35 Bescheinigungen Konformitätserklärung..................36 Stichwortverzeichnis..................37...

  • Seite 6: Betriebssicherheit Und Haftung

    Überwachung von Wasserschäden. ■ Die Vitotronic Regelungen und die Vitocom 200 müssen korrekt ange- schlossen und konfiguriert sein. ■ Die Vitocom 200 ist über einen DSL- Router mit dem Internet verbunden. Haftung Viessmann haftet nicht für entgangenen Es gelten die Allgemeinen Verkaufsbe-...
  • Seite 7 Betriebssicherheit und Haftung Haftung (Fortsetzung) SMS, E-Mail und Fax sind Dienstleistun- gen von Netzbetreibern, für die Viessmann nicht haftet. Insoweit gelten die Geschäftsbedingungen der jeweili- gen Netzbetreiber.

  • Seite 8: Montagevorbereitung

    Montagevorbereitung Systemvoraussetzungen Heizungsanlage ■ Die Vitocom 200, Typ LAN2 ist ein- setzbar für 1 Ein- oder Mehrkesselan- lage (auch Fremdanlage) mit oder ohne nachgeschaltete Heizkreise. ■ Die max. Anzahl der Geräte (LON- Teilnehmer) bestehend aus Kessel- kreis- und Heizkreisregelungen beträgt 30.
  • Seite 9 Montagevorbereitung Systemvoraussetzungen (Fortsetzung) Bediengerät für Vitotrol App Meldeziele Empfohlenes mobiles Endgerät ■ Endgerät (z.B. Computer) zum Emp- (Betriebssystem siehe App Store): fang von E-Mail ■ iPhone 4 und iPhone 4S ■ Mobiltelefon zum Empfang von SMS ■ iPad und iPad2 (bei Vitotrol App und Vitodata 100 nur ■...

  • Seite 10: Bedienung Mit Vitotrol App

    Montagevorbereitung Bedienung mit Vitotrol App Zum Fernbedienen von Viessmann Heizungsanlagen mit Vitotronic Regelungen über IP-Netzwerke. A Wärmeerzeuger mit Regelung G Vitodata Server (siehe Seite 8) H Mobiles Endgerät (siehe Seite 9) mit B LON-Verbindungsleitung Vitotrol App: C Vitocom 200 ■ Fernbedienung der Heizungsan-...

  • Seite 11: Bedienung Mit Vitodata Bedieneroberfläche

    Meldungen der Heizungsanlage werden nur angezeigt, falls die Vitotrol App auf dem mobilen Endgerät aktiv ist. Bedienung mit Vitodata Bedieneroberfläche Zum Fernüberwachen und Fernbedienen von Viessmann Heizungsanlagen mit Vitotronic Regelungen über IP-Netzwerke. A Wärmeerzeuger mit Regelung E DSL-Router (bauseits) (siehe Seite 8)
  • Seite 12 Meldungen per Fax oder SMS ist der Internet-Service „Vitodata 100 Störungs- ■ Einstellen von Temperatur-Sollwer- management“ erforderlich (Lieferum- ten, Neigung und Niveau der Heiz- fang der Vitocom 200, für 3 Jahre gebüh- kennlinie renfrei). ■ Einstellen von Betriebsprogrammen, Ferienprogrammen und Schaltzeiten Inhalte der Meldungen ■...

  • Seite 13: Netzwerkeinstellungen Prüfen

    Montagevorbereitung Bedienung mit Vitodata Bedieneroberfläche (Fortsetzung) ■ Zeitpunkt ■ Zusatzinformationen Montage- und Serviceanleitung Wärmeerzeuger Netzwerkeinstellungen prüfen Folgende Einstellungen am DSL-Router durch eine IT-Fachkraft prüfen, ggf. anpassen lassen: ■ Dynamische IP-Adressierung (DHCP) muss aktiv sein. ■ Port 80 und Port 443 müssen für aus- gehende Verbindungen freigegeben sein.

  • Seite 14: Montageablauf Ablaufübersicht

    Regelung einbauen Vitocom 200 ■ an Vitotronic Regelung anschlie- Heizungsfachbetrieb ßen oder ■ an Vitodens 3..., Typ B3... an- Anlagenbetreiber schließen Vitocom 200 am Netzwerk (LAN) Heizungsfachbetrieb/ anschließen IT-Fachkraft Digital-Eingänge DI1 und DI2 an- Heizungsfachbetrieb schließen Erweiterungsmodul EM201 an- Heizungsfachbetrieb schließen (falls vorhanden)

  • Seite 15: Wandhalterung Montieren Und Gehäuse Öffnen

    Montageablauf Wandhalterung montieren und Gehäuse öffnen Achtung Anschlussleitungen Länge Der Aufstellort muss trocken und (Lieferumfang) frostsicher sein. LAN-Verbindungsleitung Umgebungstemperaturen zwi- (bauseitige Verlängerung schen 0 und 40 °C gewährleis- durch IT-Fachkraft möglich) ten. LON-Verbindungsleitung, rot (Verlängerung mit Zube- Hinweis hör möglich, siehe Monta- Bei der Wahl des Montageorts Längen geanleitung Kommunikati- der Anschlussleitungen beachten.

  • Seite 16: Abdeckung Abnehmen

    Montageablauf Wandhalterung montieren und Gehäuse öffnen (Fortsetzung) Abdeckung abnehmen Übersicht der Anschlüsse § & / aÖ ! Anschluss Steckernetzteil, 5 V–, $ Anschluss RJ 45 für LAN-Verbin- Innen +, Außen –, min. 1,6 A (siehe dungsleitung zum DSL-Router Seite 25) (siehe Seite 19 und „Bedeutung §...

  • Seite 17: Kommunikationsmodul In Vitotronic Regelung Einbauen

    Montageablauf Übersicht der Anschlüsse (Fortsetzung) & Digital-Eingang DI1, potenzialfreier aÖ Anschluss RJ 45 für LON-Verbin- Kontakt dungsleitung zur Vitotronic Rege- / Digital-Eingang DI2, potenzialfreier lung (siehe Montageanleitung Kom- Kontakt munikationsmodul) ) LON-Abschlusswiderstand, im Aus- lieferungszustand aktiv (Position des Schalters links, nicht verstel- len) Alle Leitungen zugentlasten Kommunikationsmodul in Vitotronic Regelung einbauen...

  • Seite 18: Vitocom 200 An Vitotronic Regelung Anschließen

    Montageablauf Vitocom 200 an Vitotronic Regelung anschließen Montageanleitung Kommunikati- onsmodul An Vitodens 3..., Typ B3... anschließen Vitodens 300-W, Typ B3HA 1. Leitung mit LON-Kupplung RJ 45 2. LON-Verbindungsleitung an der A nach unten aus Regelungsträger LON-Kupplung des Vitodens und am LON-Anschluss aÖ...

  • Seite 19: Am Netzwerk (Lan) Anschließen

    Anschluss des Vitodens A und am LON-Anschluss aÖ der Vitocom 200 anschließen. Am Netzwerk (LAN) anschließen 1. LAN-Verbindungsleitung am LAN- 2. Freies Ende der LAN-Verbindungs- Anschluss $ der Vitocom 200 ein- leitung an einem LAN-Anschluss des stecken. DSL-Routers oder der bauseitigen Netzwerkinstallation einstecken. Dokumentation DSL-Router...

  • Seite 20: Externe Anschlüsse

    Montageablauf Externe Anschlüsse 1 2 3 A Vitocom 200 C Digital-Eingang DI1 B Erweiterungsmodul EM201 D Digital-Eingang DI2 Digital-Eingänge DI1 und DI2 anschließen ■ Für potenzialfreie Kontakte, Belastung Externe Kontakte müssen potenzialfrei des externen Kontakts 7 mA, 24 V− sein. Beim Anschluss die Anforderungen ■...

  • Seite 21: Erweiterungsmodul Em201 (Falls Vorhanden) Anschließen

    DI1 C oder DI2 D der Öffner oder Schließer parametriert wer- Vitocom 200 anschließen. den. Eine Änderung des Schaltzustands wird von der Vitocom 200 registriert und Hinweis als Meldung über Vitodata an die Melde- Beim Einführen der Adern die Feder ziele gesendet.

  • Seite 22: Anschlussraum Schließen

    Montageablauf Anschlussraum schließen...

  • Seite 23: Inbetriebnahme

    LED) Seite 30) „4“ Betriebszustandsanzeige (grüne „T2“ Ohne Funktion „T3“ LON-Taster, nur bei Einbindung und rote LED) der Vitocom 200 in GLT-Systeme „5“ Anzeige Datenübertragung Ser- (Service-PIN senden) vice-Schnittstelle (grüne LED) „T4“ Reset-Taster (siehe Seite 31) „1“ LON-Serviceanzeige (grüne...

  • Seite 24: Mit Abdeckung

    Blinkt langsam rot Störung an der Heizungsanlage Blinkt schnell rot Interne Störung an der Vitocom 200 Blinkt nach dem Störung bei der Initialisierung der Vitocom 200 (siehe Sei- Einschalten länger te 32) als 5 min grün Leuchtet grün „Normaler Betrieb“, keine Störung an Heizungsanlage und...

  • Seite 25: Vitocom 200 Einschalten

    Inbetriebnahme Anzeige- und Bedienelemente (Fortsetzung) Blinkt langsam grün Vitocom 200 wird initialisiert, nach Einstecken des Netzteils oder Drücken des Reset-Tasters „T4“. Blinkt schnell grün Software-Update wird installiert. Das Gerät darf nicht vom Stromnetz getrennt werden. Vitocom 200 einschalten Achtung Steckernetzteil in Schukosteckdose Falls die Anschlusswerte des 230 V~ einstecken.

  • Seite 26: Lon-Verbindung Zur Vitotronic Regelung Prüfen

    Durchführung Teilnehmer- Vitotronic Regelung durchführen. Check ■ Montage- und Serviceanlei- Voraussetzungen: tung Wärmeerzeuger ■ Die Vitocom 200 ist über LON an die oder Vitotronic Regelung angeschlossen. ■ Serviceanleitung Vitotronic ■ Alle Geräte sind eingeschaltet. Regelung ■ Für die Vitotronic Regelungen sind LON-Teilnehmernummern vergeben.

  • Seite 27: Lon-Teilnehmerliste Aktualisieren

    ■ LON-Teilnehmer wurde entfernt. Hinweis ■ Bei einem vorhandenen Teilnehmer Falls der Reset-Taster „T4“ für ca. 30 s wurde das Kommunikationsmodul gedrückt wird, wird die Vitocom 200 in LON ausgetauscht. den Auslieferungszustand zurückge- setzt. Benutzer registrieren und Heizungsanlage einrichten Für die Bedienung der Heizungsanlage über Vitodata und die Vitotrol App muss...

  • Seite 28: Über Vitodata 300 Bedieneroberfläche

    Inbetriebnahme Benutzer registrieren und Heizungsanlage… (Fortsetzung) 5. In Vitotrol App „Anmelden“ drücken Online-Hilfe Vitotrol App und mit folgenden Zugangsdaten anmelden: Hinweis Benutzername: angegebene E- Mit den angegebenen Zugangsdaten Mail-Adresse ist auch eine Anmeldung über die Passwort: angegebenes Vitodata 100 Bedieneroberfläche Passwort möglich.

  • Seite 29: Funktionsprüfung

    Abschließen der Registrie- rung dem darin enthaltenen Aktivie- Hinweis rungslink folgen. Eine Inbetriebnahme der Heizungsan- Die Benutzerregistrierung ist abge- lage über Vitocom 200 kann nur mit schlossen. Das Benutzerkonto ist fer- Vitodata 300 durchgeführt werden. tig eingerichtet. Online-Hilfe Vitodata 300 Heizungsanlage einrichten Online-Hilfe Vitodata 100 Funktionsprüfung...

  • Seite 30: Servicefunktionen

    Servicefunktionen Wartung aktivieren Mit dieser Funktion wird die Übertragung 2. Nach durchgeführter Wartung den von Meldungen der Heizungsanlage an Wartungstaster erneut kurz drücken den Vitodata Server unterdrückt, z.B. für (ca. 1 s). Wartungsarbeiten. ■ Die Betriebszustandsanzeige „4“ (siehe Seite 23) wechselt von rot 1.

  • Seite 31: Auslieferungszustand Herstellen

    Reset-Taster „T4“ (siehe Seite 23) so lange drücken (ca. 30 s), bis Betriebs- zustandsanzeige „4“ und Anzeige IP- Verbindungsstatus „3“ erlöschen. Es werden folgende Vorgänge ausge- führt: ■ Vitocom 200 wird neu initialisiert (siehe Seite 25). ■ LON-Teilnehmerliste der Vitocom 200 wird aktualisiert.

  • Seite 32: Störungsbehebung

    Steckernetzteil einmal aus- und nach ca. 15 s wieder ein- stecken. Verbindungsversuch wird wiederholt (siehe Sei- te 25). Betriebszustandsanzeige „4“ Blinkt nach dem Ein- Störung bei der Initialisierung der Vitocom 200 schalten länger als ■ Steckernetzteil aus- und nach ca. 15 s wieder einste- 5 min grün cken.

  • Seite 33: Einzelteillisten

    Folgende Angaben sind erforderlich: Handelsübliche Teile sind im örtlichen ■ Herstell-Nr. (siehe Typenschild A) Fachhandel erhältlich. ■ Positionsnummer des Einzelteils (aus dieser Einzelteilliste) Einzelteile 0001 Vitocom 200 0002 Gehäuse 0003 Steckernetzteil 0004 Kommunikationsmodul LON 0006 Erweiterungsmodul EM201 (Zubehör) 0007 LAN-Verbindungsleitung...
  • Seite 34 Einzelteillisten Einzelteile (Fortsetzung) 0001 0002 0003 0004 0006 0010 0011 0007 0008 0009 A Typenschild (unter der Abdeckung)

  • Seite 35: Technische Daten

    Technische Daten Technische Daten Vitocom 200, Typ LAN2 Betriebsspannung 5 V– Nennstrom 1,6 A Leistungsaufnahme Schutzklasse Schutzart IP 30 gemäß EN 60 529 Zul. Umgebungstemperatur ■ bei Betrieb 0 bis +50 °C Verwendung in Wohn- und Heizungsräu- men (normale Umgebungsbedingungen) ■...

  • Seite 36: Konformitätserklärung

    Bescheinigungen Konformitätserklärung Wir, die Viessmann Werke GmbH & Co KG, D-35107 Allendorf, erklären in alleiniger Verantwortung, dass das Produkt Vitocom 200, Typ LAN2 mit den folgenden Nor- men übereinstimmt: EN 50 090-2-2 EN 60 335-1 EN 55 014-1 EN 60 730-1...

  • Seite 37: Stichwortverzeichnis

    Stichwortverzeichnis Stichwortverzeichnis Betriebsspannung......35 Abdeckung abnehmen.......16 Betriebssystem........9 Aktivierungslink......27, 28, 29 Betriebszustand abfragen....10, 12 Allgemeine Geschäftsbedingungen...28 Betriebszustandsanzeige..23, 24, 31 Allgemeine Verkaufsbedingungen..6 Browser..........9 Anlage einrichten.....14, 27, 28, 29 Anlagenadresse.........12 Anschluss...........16 Codieradressen........12 ■ an Netzwerk (LAN)....14, 19 ■ an Vitotronic Regelung.....14, 18 ■ Digital-Eingänge.......14, 20 DHCP........8, 13, 32 ■...
  • Seite 38 Stichwortverzeichnis Stichwortverzeichnis (Fortsetzung) Meldungstext........11 Inbetriebnahme........23 Mobiltelefon........12 Initialisierung........25, 26 Montage Wandhalterung....15 Internet-Browser........9 Internet-Verbindung aufbauen...25 Internet-Zugang........6 Nennfrequenz........35 iPad............9 Nennspannung........35 IP-Adresse.........13 Nennstrom.........35 IP-Adresse beziehen......25 Netzanschluss........21 IP-Adressierung........8 Netzbetreiber........7 iPhone..........9 Netzwerk........10, 11 IP-Netzwerk.........10, 11 Netzwerkeinstellungen.......13 iPod............9 Netzwerkinstallation......19 IP-Verbindungsstatus.23, 24, 25, 31, 32 Passwort für Vitotrol App....28 Kaskadenregelung.......8 Port 443.........8, 13 Kommunikationsmodul einbauen.14, 17...
  • Seite 39 Stichwortverzeichnis Stichwortverzeichnis (Fortsetzung) Störung ■ an Heizungsanlage......24 Verbindung prüfen......14 ■ an Vitocom 100.......24 Verbindungsaufbau......24 Störungsanzeige......30, 32 Verbindungsstörung......24 Störungsbehebung......32 Verbindung über LON prüfen.....26 Störungscode........12 Verkaufsbedingungen......6 Störungsmeldung.......30 Vitotrol App........27 Systemvoraussetzungen Vitotronic Regelung......10, 11 ■ Heizungsanlage........8 Voraussetzungen.........6 ■ IP-Netzwerk........8 Wandhalterung montieren....15 Tablet-PC...........10 Wärmeerzeuger........8 Teilnehmer-Check......26 Wartungstaster.......23, 24, 30 Teilnehmerliste......27, 31...

  • Seite 40: Gültigkeitshinweis

    Gültigkeitshinweis Herstell-Nr.: 7501926 Viessmann Werke GmbH & Co KG D-35107 Allendorf Telefon: 0 64 52 70-0 Telefax: 0 64 52 70-27 80 www.viessmann.de...
