Acer Projektor VL7860/V275L/HL-4K25/ML854/TL-754/ D4K1728 Benutzerhandbuch...
Seite 2
Seriennummer: _________________________________ Kaufdatum: ____________________________________ Gekauft bei: ____________________________________ Acer und das Acer-Logo sind eingetragene Handelsmarken der Acer Incorporated. Die anderen hier erwähnten Produktnamen und Marken dienen nur dem Identifizierungszweck und sind Eigentum der jeweiligen Inhaber. „HDMI™, das HDMI-Logo und High-Definition Multimedia Interface sind Marken oder eingetragene...
Informationen für Ihre Sicherheit und Ihren Komfort Lesen Sie sorgfältig diese Anweisungen. Heben Sie das Dokument für einen späteren Gebrauch auf. Befolgen Sie alle auf dem Produkt befindlichen Warnungen und Anweisungen. Vor dem Reinigen das Gerät ausschalten Trennen Sie vor dem Reinigen das Gerät vom Netz. Verwenden Sie keine flüssigen Reinigungsmittel oder Spritzreinigungsmittel.
• Stellen Sie das Gerät nicht auf eine vibrierende Oberfläche, um Schäden an internen Komponenten und ein Leck der Batterien zu vermeiden. • Verwenden Sie das Gerät nicht in einer Umgebung, in der Sport getrieben wird oder mit Erschütterungen zu rechnen ist, da ein unerwarteter Kurzschluss oder Schäden an nicht starr befestigten Komponenten die Folge sein kann.
Instandsetzen des Produkts Versuchen Sie niemals das Produkt in eigener Regie zu reparieren. Durch Öffnen des Gehäuses setzen Sie sich Hochspannung und anderen Gefahren aus. Überlassen Sie die Reparatur qualifiziertem Kundendienstpersonal. Sollte einer der folgend aufgelisteten Punkte auftreten, dann ziehen Sie bitte den Netzstecker des Gerätes heraus und nehmen Kontakt mit qualifiziertem Kundendienstpersonal auf: •...
• Verwenden Sie das Gerät nicht weiter, wenn es zerbrochen ist oder heruntergefallen ist. Nehmen Sie in diesem Fall Kontakt mit Ihrem Händler für eine Untersuchung auf. • Richten Sie das Projektorobjektiv nicht auf die Sonne. Ein Brand kann die Folge sein.
Sie das Gerät, um die Umweltbelastung zu minimieren und die Umwelt zu schützen. Weitere Informationen zu den WEEE-(Waste from Electrical and Electronics Equipment - Elektro- und Elektronik-Alt- bzw. Schrottgeräte)- Richtlinien finden Sie unter http://www.acer-group.com/public/Sustainability/sustainability01.htm Nicht in den Strahl blicke...
viii Das allererste Benutzungshinweise Was Sie tun sollten: • Schalten Sie vor dem Reinigen das Gerät aus. • Verwenden Sie zur Reinigung des Gehäuses ein weiches, mit mildem Reinigungsmittel angefeuchtetes Tuch. • Trennen Sie das Gerät vom Stromnetz, wenn es über einen längeren Zeitraum nicht benutzt wird.
So optimieren Sie die Bildgröße und Entfernung So erhalten Sie eine bevorzugte Bildgröße durch Justieren der Entfernung und des Zoomfaktors So erreichen Sie eine optimale Bildposition durch Anpassen des Objektivversatzes Bedienelemente Bildschirmmenüs (OSD-Menüs) Farbe Bild Einstellung Verwaltung Audio Acer LAN-Webseitenverwaltung...
Seite 10
Anmeldung Startseite Bedienfeld Netzwerkeinstellungen Alarmeinstellungen Abmelden Anhang Fehlerbehebung Liste mit LED- und Alarm-Definitionen Deckenmontage Technische Daten Kompatible Modi Bestimmungen und Sicherheitshinweise...
HDTV (480i/p, 576i/p, 720p, 1080i/p, 2160p) unterstützt • Geringer Stromverbrauch und ökonomischer (ECO-) Modus zur Verlängerung der Lebensdauer der Lichtquelle • Die Acer EcoProjection-Technologie bietet eine intelligente Energieverwaltungsmethode und ermöglicht eine physikalische Leistungsfähigkeitsverbesserung • HDMI - und MHL-Anschluss mit HDCP-Unterstützung ™...
Lieferumfang Der Projektor wird mit sämtlichen nachstehend gezeigten Komponenten geliefert. Überprüfen Sie den Lieferumfang auf Vollständigkeit. Wenden Sie sich bitte sofort an Ihren Händler, falls etwas fehlen sollte. Projektor Netzkabel HDMI-Kabel Bedienungsanleitung Kurzanleitung Tragetasche (optional) (optional) Fernbedienung AAA-Batterie x 2 WirelessCAST (optional) (optional)
Bedienfeld Symbol Funktion Beschreibung POWER Ein-/Aus Betriebs-LED IR-Empfänger Fernbedienungsempfänger. LAMPE Lichtquellenanzeige-LED LAMP TEMP TEMP Temperatur-LED Siehe Beschreibung im Abschnitt „Ein-/ Ein-/Aus Ausschalten des Projektors“. Verwenden Sie die Tasten , um Richtungstasten Elemente auszuwählen oder Ihre Auswahl zu ändern. BACK ZURÜCK Rückkehr zur vorherigen Aktion.
Fernbedienungslayout Model No:J-25041 MC.JMV11.008 Symbol Funktion Beschreibung Infrarotsender Sendet Signale an den Projektor. Lesen Sie hierzu den Abschnitt „Ein-/Ausschalten des Ein-/Aus Projektors“. Kompatibel mit dem aktuellsten HDR-Format, das kristallklare Bilder mit auffälligen Helligkeitsänderungen liefert und realistische Bilder mit verbesserten Details, verstärkter Tiefenschärfe und großzügigem Farbraum bereitstellt.
Seite 17
Symbol Funktion Beschreibung Trapezkorrektur Keine Funktion. ZURÜCK Rückkehr zur vorherigen Aktion. Wechseln Sie mit der „VGA“-Taste zum Quelle am VGA- Anschluss. Dieser Anschluss unterstützt analoge RGB, YPbPr (480p/576p/720p/1080i), YCbCr (480i/576i) und RGB-Sync. Zeigt Projektorinformationen wie Modellnamen, Information Eingangsquelle, Signaltyp, Anzeigemodus, Softwareversion und QR-Code an.
MHL- (Mobile High-Definition Link) Steuerung Symbol Funktion Beschreibung • Halten Sie die „MODUS“-Taste zum Aktivieren des MHL-Kontrollmodus eine Sekunde gedrückt. MODUS • Drücken Sie zum Verlassen noch einmal die „MODUS“-Taste. Auswahl/Enter Zum Auswählen/Festlegen der Datei drücken. Verwenden Sie die Aufwärts-/Abwärts-/Links-/ Richtungstasten Rechtstasten zum Auswählen von Elementen oder zum Ändern von Einstellungen.
Inbetriebnahme Anschließen des Projektors DVD-Player, Internet Acer MHL Dongle Digitalempfänger, HDTV-Empfänger Note: For WirelessCast, Please switch to MHL at the side of dongle. R B G D-Sub HDMI Chromecast R B G DVD-Player HDMI HDMI HDTV adapter D-Sub HDMI RS232...
Ein-/Ausschalten des Projektors Einschalten des Projektors Stellen Sie sicher, dass das Netzkabel und das Signalkabel richtig verbunden sind. Die Betriebs-LED blinkt daraufhin rot. Schalten Sie den Projektor durch Drücken der „Leistung“-Taste am Bedienfeld oder der Fernbedienung ein. Die Betriebs-LED leuchtet daraufhin blau.
Ausschalten des Projektors Hallten Sie die Ein-/Austaste zum Abschalten des Projektors gedrückt. Die folgende Meldung erscheint: „Bitte erneut den Stromschalter drücken, um den Abschaltvorgang abzuschließen“ Drücken Sie noch einmal den Stromschalter. Die Betriebs-LED leuchtet ROT und blinkt schnell, nachdem der Projektor ausgeschaltet wurde.
Einstellen des Projektionsbildes Einstellen der Höhe des Projektionsbildes Der Projektor hat höhenverstellbare Füße, mit denen die Höhe des Projektionsbildes eingestellt werden kann. So heben Sie das Projektionsbild an bzw. senken es: Mit Hilfe der Winkelverstellfüße können Sie die Feineinstellung vornehmen. Winkelverstellfüße...
So optimieren Sie die Bildgröße und Entfernung Sehen Sie in der nachstehenden Tabelle nach, um die möglichen optimalen Bildgrößen in Abhängigkeit der Entfernung des Projektors von der Leinwand zu finden. auf Wenn der Projektor z.B. 2,0 m von der Leinwand entfernt ist, dann ist eine gute Bildqualität mit den Bildgrößen von 41 bis zu 65 Zoll möglich.
So erhalten Sie eine bevorzugte Bildgröße durch Justieren der Entfernung und des Zoomfaktors Die folgende Tabelle zeigt an, wie Sie eine gewünschte Bildgröße durch Justieren der Projektorposition oder durch Verwenden des Zoomrings erreichen. Um eine Bildgröße von 60 Zoll zu erhalten, stellen Sie den Projektor in einer Entfernung von 1,8 m bis 2,9 m von der Leinwand auf.
So erreichen Sie eine optimale Bildposition durch Anpassen des Objektivversatzes Ihr Projektor ist mit einer Einstellmöglichkeit zum Anpassen des Objektivversatzes ausgestattet, mit der Sie die Position des projizierten Bildes nach oben oder unten verstellen können, ohne den Projektor selbst bewegen zu müssen.
Seite 26
Die vertikale Höhe kann im Bereich 0% bis 15 % der Bildhöhe angepasst werden. (Der typische vertikale Bildversatz ist auf 15 % der Bildhöhe oberhalb der Objektivmitte begrenzt.) Versatz max. = V x 15%...
Bedienelemente Bildschirmmenüs (OSD-Menüs) Der Projektor hat mehrsprachige OSD-Menüs, mit denen Sie Bildeinstellungen vornehmen und Parameter verändern können. Verwenden der OSD-Menüs • Drücken Sie auf „MENÜ“ auf der Fernbedienung oder am Bedienfeld, um das OSD-Menü zu öffnen. • Im OSD-Hauptmenü können Sie mit Hilfe der Tasten ein Element auswählen.
Farbe Anzeigemodus Hier finden Sie einige für verschiedene Bildtypen optimal angepasste Werkseinstellungen. • Hell: Für optimierte Helligkeit. • Standard: Für normale Umgebung. • sRGB: Standardmäßiger RGB-Farbraum. • Film: Zur Wiedergabe von Filmen, Videos und Bildern in heller Umgebung. • Film dunkel: Zur Wiedergabe von Filmen in abgedunkelter Umgebung.
Seite 29
(https://www.imagingscience.com) oder wenden Sie sich an den Händler in Ihrem Land. 3. Die ISF-Kalibrierung wird durch einen ISF-zertifizierten Techniker in Rechnung gestellt und durch eine Garantie abgedeckt; entsprechend übernimmt Acer keine Verantwortung für den Kalibrierungsdienst. Brilliant Color Erzeugt ein erweitertes Farbspektrum, das verbesserte Farbsättigung für helle, naturgetreue Bilder liefert.
Bild Projektion • Front: Dies ist die werkseitige Standardeinstellung. • Hinten: Bei dieser Funktion wird das Bild gespiegelt, so dass der Projektor hinter einer durchscheinenden Leinwand stehen kann. • Hinten oben: Bei dieser Funktion wird das Bild gespiegelt und „auf den Kopf gestellt“. So kann das Projektionsbild eines an der Decke befestigten Projektors auf eine durchscheinende Leinwand geworfen werden.
Seite 31
Signal Hor. Position • Drücken Sie auf , um das Bild nach links zu verschieben. • Drücken Sie auf , um das Bild nach rechts zu verschieben. Ver. Position • Verschieben Sie das Bild mit nach links. • Verschieben Sie das Bild mit nach rechts.
Zeigt Projektorinformationen wie Modellnamen, Eingangsquelle, Signaltyp, Anzeigemodus, Softwareversion und QR-Code an. Scannen Sie den QR-Code, wenn Sie per Mobilgerät eine Verbindung mit dem Acer-Projektor-Portal herstellen möchten. Zurücksetzen Drücken Sie die Taste „ENTER“ und wählen Sie „Ja“, um die Parameter in sämtlichen Menüs auf die werkseitigen Standardwerte zurückzusetzen.
Verwaltung ECO-Modus Wählen Sie „Ein“, um die Projektorlichtquelle zu dimmen und damit den Stromverbrauch zu reduzieren, die Lebensdauer der Lichtquelle zu verlängern und Rauschen zu reduzieren. Wählen Sie „Aus“, um in den Normalmodus zu wechseln. Große Höhe Zum Einschalte des Große Höhe-Modus wählen Sie „Ein“. Diese Option bewirkt einen ständigen Betrieb der Lüfter bei voller Drehzahl, um den Projektor auch in großen Höhen ausreichend kühlen zu können.
Audio Lautstärke • Drücken Sie auf , um die Lautstärke zu verringern. • Drücken Sie auf , um die Lautstärke zu erhöhen. Stumm • Wählen Sie „Ein“, um die Tonausgabe verstummen zu lassen. • Wählen Sie „Aus“, um die Lautstärke wiederherzustellen. Hinweis: Funktionen variieren je nach Modelldefinition.
Acer LAN-Webseitenverwaltung Anmeldung Öffnen Sie einen Browser, geben Sie die Server-IP-Adresse (192.168.100.10) zum Aufrufen der nachstehenden Webseite der Acer LAN-Webseitenverwaltung ein. Vor dem Einsatz ist ein Kennwort zur Anmeldung erforderlich. Wählen Sie einen Benutzer. Administrator verfügt über hohe Autorität, kann mehr Aktionen durchführen, wie z.
Startseite Die Home (Startseite) zeigt den Verbindungsstatus, zusätzlich finden Sie hier drei Hauptfunktionen: Bedienfeld, Netzwerkeinstellungen und Alarmeinstellungen. Hinweis: Alarmeinstellungen und Netzwerkeinstellungen lassen sich nur über das Administratorkonto aufrufen. Bedienfeld Endbenutzer können Projektorwerte über diese Seite regeln und anpassen.
Netzwerkeinstellungen Endbenutzer können IP-Adresse und Kennwort wie gewünscht festlegen. Der Projektor startet automatisch neu, wenn Sie nach dem Ändern von Netzwerkeinstellungen oder Kennwörtern auf „Anwenden“ klicken. Alarmeinstellungen Endbenutzer können eMails mit Fehlermeldungen direkt versenden, falls ein Problem mit dem Projektor auftritt.
Abmelden Wenn Sie auf Abmelden klicken, gelangen Sie nach 5 Sekunden wieder zurück zur Anmeldungsseite. Hinweis: Funktionen variieren je nach Modelldefinition.
Anhang Fehlerbehebung Falls Probleme mit dem Acer Projektor auftreten, sehen Sie bitte in der folgenden Fehlerbehebungsanleitung nach. Wenden Sie sich bitte an Ihren Händler oder das nächstgelegene Kundendienstzentrum, wenn Ihr Problem sich nicht beseitigen lässt. Bildprobleme und Lösungen Problem Lösung Es wird kein Bild •...
Seite 40
Bild nur teilweise, • Im Fall eines falsch angezeigten Bildes: rollend oder • Führen Sie zuerst die oben beschriebenen falsch angezeigt Schritte für Punkt 2 zur Einstellung der (Bei Notebooks) Auflösung des Computers aus. • Schalten Sie die Ausgabeeinstellungen um, indem Sie z.B.
Seite 41
Das Bild ist bei Wenn Sie eine DVD wiedergeben, die im anamorphen einer DVD oder 16:9-Seitenverhältnis kodiert ist, müssen Sie Wiedergabe im gegebenenfalls die folgenden Einstellungen vornehmen: „Breitbild“- • Wenn Sie einen DVD-Titel im 4:3-Format Format wiedergeben, ändern Sie bitte über das OSD-Menü langgestreckt des Projektors das Format in 4:3.
OSD-Meldungen Zustand Erläuterung Meldung • Gebläse versagt - Das Systemgebläse funktioniert nicht. Gebläse versagt Die Lampe wird demnächst autom. Ausgeschaltet. • Projektor überhitzt - Die empfohlene Betriebstemperatur des Projektors wurde überschritten. Der Projektor muss abgekühlt werden, bevor er weiter verwendet werden darf. Bitte prüfen Sie die folgende Mitteilung.
Liste mit LED- und Alarm-Definitionen LED-Meldungen Lampen_LED Temperatur_ Betriebs-LED Meldung Blau Netzsteckereingang Blinkt ein zu Blinkt ein zu Blinkt ein zu aus, 100 ms aus, 100 ms aus, 100 ms Standby Ein-/Austaste EIN Ausschalten (Abkühlung Schnell im Gang) blinkend Ein-/Austaste aus (Kühlvorgang abgeschlossen;...

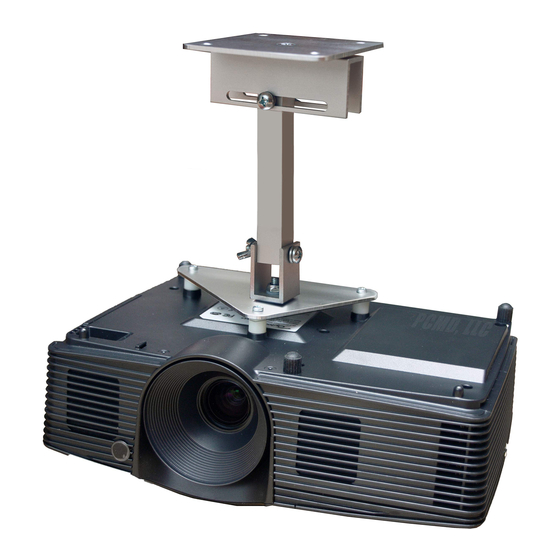

Deckenmontage Möchten Sie den Projektor mit einer Deckenmontagevorrichtung installieren, dann folgen Sie bitte den nachstehenden Schritten: Bohren Sie vier Löcher in einen soliden Bestandteil der Deckenkonstruktion, und befestigen Sie die Deckenmontagebasis an der Decke. Wählen sie die Längenkombination basierend auf der tatsächlichen Umgebung.
Seite 45
Typ 1: Verwenden Sie für die Standardgröße drei Halterungsschrauben zur Befestigung des Projektors an der Deckenmontagehalterung. Typ 2 und Typ 3: Alternativ nutzen Sie für die größere Größe die ausziehbaren Erweiterungen für besseren Halt. Typ 1: Typ 2: Typ 3: Hinweis: Es ist ratsam einen angemessenen Abstand zwischen dem Halteblech und dem Projektor zu halten, um eine ausreichende Wärmezerstreuung zu gewährleisten.
Seite 46
Versstellen Sie gegebenenfalls den Winkel und die Position. 360° Schraubentyp B Unterlegscheibentyp Durchmesser (mm) Länge (mm) Groß Klein Schrauben M4 x 25 mm 110.00mm 36.75mm 55.00mm 55.00mm 136.94mm 320.45mm 457.39mm 472.45mm...
Technische Daten Die nachstehenden technischen Daten können ohne Ankündigung geändert werden. Die endgültigen technischen Daten entnehmen Sie bitte den von Acer für den Vertrieb veröffentlichen Angaben. Projektionssystem ® -4K-UHD Auflösung Native Auflösung von 3840 x 2160 • Maximal: UXGA (1600 x 1200), WSXGA+ (1680 x...
Seite 48
E/A-Anschlüsse VL7860/V275L/HL-4K25/ML854/TL-754/D4K1728 Netzanschluss VGA IN HDMI1 HDMI 2/MHL (UHD 4K) RJ45-LAN-Eingang VGA-Ausgang RS232 3,5-mm-Audioeingang 3,5-mm-Audioausgang Ausgabe von 5V Gleichspannung Ausgabe von 12V Gleichspannung Serviceanschluss Hinweis: Das Design und die technischen Daten können ohne Ankündigung geändert werden.
Bestimmungen und Sicherheitshinweise FCC-Erklärung Dieses Gerät wurde geprüft und hat sich als mit den Grenzwerten für ein Digitalgerät der Klasse B gemäß Teil 15 der Bestimmungen der amerikanischen Bundesbehörde für das Fernmeldewesen FCC (Federal Communications Commission) konform erwiesen. Diese Grenzwerte geben einen angemessenen Schutz gegen schädliche Funkstörungen innerhalb von Wohngebäuden.
Hinweis: Für Benutzer in Kanada Dieses Digitalgerät der Klasse B erfüllt alle Anforderungen der kanadischen Bestimmungen ICES-003. Remarque à l'intention des utilisateurs canadiens Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada. Konform mit der russischen /ukrainischen gesetzlichen Zertifizierung Rechtliche Erklärung zu Funkgeräten Hinweis: Die folgenden rechtlichen Informationen gelten nur für Modelle mit WLAN- und/oder Bluetooth-Funktionen.
Seite 58
Acer Model Number: D4K1728 Marketing name: VL7860/V275L/HL-4K25/ML854/TL-754 We, Acer Incorporated, hereby declare under our sole responsibility that the product described above is in conformity with the relevant Union as below and following harmonized standards and/or other relevant standards have been applied:...
Acer America Corporation 333 West San Carlos St., Suite 1500 San Jose, CA 95110 U. S. A. Tel: 254-298-4000 Fax: 254-298-4147 www.acer.com Federal Communications Commission Declaration of Conformity This device complies with Part 15 of the FCC Rules. Operation is subject to the...
