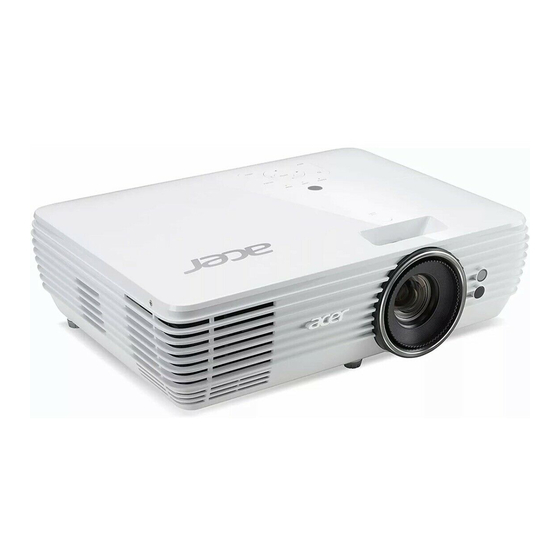

- Seite 1 Acer Projektor H7850/V7850/H6815/V6815/E270/V270/ E8615/E8615C/HE-4K20/HT-4K20/ ET-4K15/HT-4K15/M550/V550/ GM834/HV834/VH-735/TH-735/D4K1701/ D4K1702/D4K1735/D4K1732 Benutzerhandbuch...
- Seite 2 Seriennummer: _________________________________ Kaufdatum: ____________________________________ Gekauft bei: ____________________________________ Acer und das Acer-Logo sind eingetragene Handelsmarken der Acer Incorporated. Die anderen hier erwähnten Produktnamen und Marken dienen nur dem Identifizierungszweck und sind Eigentum der jeweiligen Inhaber. „HDMI™, das HDMI-Logo und High-Definition Multimedia Interface sind Marken oder eingetragene...
-
Seite 3: Informationen Für Ihre Sicherheit Und Ihren Komfort
Informationen für Ihre Sicherheit und Ihren Komfort Lesen Sie sorgfältig diese Anweisungen. Heben Sie das Dokument für einen späteren Gebrauch auf. Befolgen Sie alle auf dem Produkt befindlichen Warnungen und Anweisungen. Vor dem Reinigen das Gerät ausschalten Trennen Sie vor dem Reinigen das Gerät vom Netz. Verwenden Sie keine flüssigen Reinigungsmittel oder Spritzreinigungsmittel. -
Seite 4: Auf Die Stromversorgung Achten
• Verwenden Sie das Gerät nicht in einer Sport-, Übungs- oder vibrierenden Umgebung, da ein unerwarteter Kurzschluss oder Schaden an Ankern oder Lampen die Folge sein kann. Auf die Stromversorgung achten • Die Stromversorgung des Gerätes muss mit der Angabe auf dem Typenschild übereinstimmen. -
Seite 5: Weitere Sicherheitshinweise
• Das Netzkabel oder der Stecker ist beschädigt, hat einen Schnitt oder ist ausgefranst • Flüssigkeiten sind in das Produkt eingedrungen • Das Produkt wurde Regen oder Wasser ausgesetzt • Das Produkte ist heruntergefallen oder das Gerät ist beschädigt • Das Produkt weist eine deutliche Leistungsänderung auf, welches die Notwendigkeit einer Reparatur andeutet •... - Seite 6 • Dieser Projektor kann umgedrehte Bilder für eine Deckenmontageinstallation anzeigen. Verwenden Sie nur das Deckenmontageset von Acer, um den Projektor zu installieren. • Der Projektor sollte horziontal auf einem Tisch aufgestellt oder an einer Decke montiert werden. Der Neigungswinkel darf 6 Grad nicht überschreiten;...
-
Seite 7: Vorsicht Mit Dem Gehör
Sie das Gerät, um die Umweltbelastung zu minimieren und die Umwelt zu schützen. Weitere Informationen zu den WEEE-(Waste from Electrical and Electronics Equipment - Elektro- und Elektronik-Alt- bzw. Schrottgeräte)- Richtlinien finden Sie unter http://www.acer-group.com/public/Sustainability/sustainability01.htm Hinweis zum Quecksilber Für Projektoren oder elektronische Produkte, die einen LCD/CRT-Monitor bzw. Bildschirm enthalten: „Die Lampe enthält Quecksilber... -
Seite 8: Das Allererste
viii Das allererste Benutzungshinweise Was Sie tun sollten: • Schalten Sie vor dem Reinigen das Gerät aus. • Verwenden Sie zur Reinigung des Gehäuses ein weiches, mit mildem Reinigungsmittel angefeuchtetes Tuch. • Trennen Sie das Gerät vom Stromnetz, wenn es über einen längeren Zeitraum nicht benutzt wird. -
Seite 9: Inhaltsverzeichnis
So optimieren Sie die Bildgröße und Entfernung So erhalten Sie eine bevorzugte Bildgröße durch Justieren der Entfernung und des Zoomfaktors So erreichen Sie eine optimale Bildposition durch Anpassen des Objektivversatzes Bedienelemente Bildschirmmenüs (OSD-Menüs) Farbe Bild Einstellung Verwaltung Audio Acer LAN-Webseitenverwaltung... - Seite 10 Anmeldung Startseite Bedienfeld Netzwerkeinstellungen Alarmeinstellungen Abmelden Anhang Fehlerbehebung Liste mit LED- und Alarm-Definitionen Auswechseln der Lampe Deckenmontage Technische Daten Kompatible Modi Bestimmungen und Sicherheitshinweise...
-
Seite 11: Einführung
• HDTV (480i/p, 576i/p, 720p, 1080i/p, 2160p) unterstützt • Geringer Stromverbrauch und ökonomischer (ECO-) Modus zur Verlängerung der Lampenlebensdauer • Die Acer EcoProjection-Technologie bietet eine intelligente Energieverwaltungsmethode und ermöglicht eine physikalische Leistungsfähigkeitsverbesserung • HDMI - und MHL-Anschluss mit HDCP-Unterstützung ™... -
Seite 12: Lieferumfang
Lieferumfang Der Projektor wird mit sämtlichen nachstehend gezeigten Komponenten geliefert. Überprüfen Sie den Lieferumfang auf Vollständigkeit. Wenden Sie sich bitte sofort an Ihren Händler, falls etwas fehlen sollte. Projektor Netzkabel HDMI-Kabel Bedienungsanleitung Kurzanleitung Tragetasche (optional) (optional) Fernbedienung AAA-Batterie x 2 WirelessCAST (optional) (optional) -
Seite 13: Projektor - Übersicht
Projektor - Übersicht Aussehen des Projektors Frontseite / Oberseite Beschreibung Beschreibung Lampenabdeckung Zoomring Bedienfeld Fokusring Ein-/Aus-Taste Objektivabdeckung Fernbedienungsempfänger 10 Luftauslass Objektivversatzring 11 Winkelverstellfüße Lufteinlass... - Seite 14 Rechte Seite / Rückseite 9 11 13 9 11 13 Beschreibung Beschreibung Netzanschluss Monitor-Durchschleifen-Ausgang Anschluss für Kensington™-Schloss Audioeingang LAN (RJ45-Anschluss für Audioausgangsanschluss 10/100 M-Ethernet) RS232-Anschluss 5-V-Gleichspannungsausgang HDMI 1-Anschluss 12-V-Gleichspannungsausgang HDMI 2/MHL-Stecker Serviceanschluss (Firmware- Aktualisierung) PC-Analogsignal/HDTV/Component S/PDIF-Anschluss Videoeingang Hinweis: Funktionen variieren je nach Modelldefinition.
-
Seite 15: Bedienfeld
Bedienfeld Symbol Funktion Beschreibung POWER Ein-/Aus Betriebs-LED IR-Empfänger Fernbedienungsempfänger. LAMPE Lampen-LED LAMP TEMP TEMP Temperatur-LED Siehe Beschreibung im Abschnitt „Ein-/ Ein-/Aus Ausschalten des Projektors“. Verwenden Sie die Tasten , um Richtungstasten Elemente auszuwählen oder Ihre Auswahl zu ändern. BACK ZURÜCK Rückkehr zur vorherigen Aktion. -
Seite 16: Fernbedienungslayout
Fernbedienungslayout Model No:J-25041 MC.JMV11.008 Symbol Funktion Beschreibung Infrarotsender Sendet Signale an den Projektor. Lesen Sie hierzu den Abschnitt „Ein-/Ausschalten des Ein-/Aus Projektors“. Kompatibel mit dem aktuellsten HDR-Format, das kristallklare Bilder mit auffälligen Helligkeitsänderungen liefert und realistische Bilder mit verbesserten Details, verstärkter Tiefenschärfe und großzügigem Farbraum bereitstellt. - Seite 17 Symbol Funktion Beschreibung Mit diesen Tasten korrigieren Sie die Bildverzerrung, Trapezkorrektur die durch Kippen des Projektors entsteht. ZURÜCK Rückkehr zur vorherigen Aktion. Wechseln Sie mit der „VGA“-Taste zum Quelle am VGA- Anschluss. Dieser Anschluss unterstützt analoge RGB, YPbPr (480p/576p/720p/1080i), YCbCr (480i/576i) und RGB-Sync.
-
Seite 18: Mhl- (Mobile High-Definition Link) Steuerung
MHL- (Mobile High-Definition Link) Steuerung Symbol Funktion Beschreibung • Halten Sie die „MODUS“-Taste zum Aktivieren des MHL-Kontrollmodus eine Sekunde gedrückt. MODUS • Drücken Sie zum Verlassen noch einmal die „MODUS“-Taste. Auswahl/Enter Zum Auswählen/Festlegen der Datei drücken. Verwenden Sie die Aufwärts-/Abwärts-/Links-/ Richtungstasten Rechtstasten zum Auswählen von Elementen oder zum Ändern von Einstellungen. -
Seite 19: Inbetriebnahme
Inbetriebnahme Anschließen des Projektors DVD-Player, Acer MHL Dongle Internet Digitalempfänger, HDTV-Empfänger Note: For WirelessCast, Please switch to MHL at the side of dongle. R B G D-Sub HDMI Chromecast R B G DVD-Player HDMI HDMI HDTV adapter D-Sub HDMI RS232... - Seite 20 Beschreibung Beschreibung Netzkabel Audiokabelanschluss/Anschluss LAN-Kabel USB-Kabel zur Geräteaufladung HDMI-Kabel 12-V-Gleichspannungskabel MHL-Kabel (Micro-USB-zu-HDMI) Audiokabelanschluss/RCA 3 RCA Component-Kabel RS232-Kabel VGA-auf-Component/HDTV-Adapter S/PDIF-Kabel VGA-Kabel USB-Kabel Hinweis 1: Stellen Sie sicher, dass die Frequenz des Anzeigemodus mit dem Projektor verträglich ist, um zu gewährleisten, dass der Projektor gut mit Ihrem Computer zusammenarbeitet.
-
Seite 21: Ein-/Ausschalten Des Projektors
Ein-/Ausschalten des Projektors Einschalten des Projektors Stellen Sie sicher, dass das Netzkabel und das Signalkabel richtig verbunden sind. Die Betriebs-LED blinkt daraufhin rot. Schalten Sie den Projektor durch Drücken der „Leistung“-Taste am Bedienfeld oder der Fernbedienung ein. Die Betriebs-LED leuchtet daraufhin blau. -
Seite 22: Ausschalten Des Projektors
Ausschalten des Projektors Hallten Sie die Ein-/Austaste zum Abschalten des Projektors gedrückt. Die folgende Meldung erscheint: „Bitte erneut den Stromschalter drücken, um den Abschaltvorgang abzuschließen“ Drücken Sie noch einmal den Stromschalter. Die Betriebs-LED leuchtet ROT und blinkt schnell, nachdem der Projektor ausgeschaltet wurde. -
Seite 23: Einstellen Des Projektionsbildes
Einstellen des Projektionsbildes Einstellen der Höhe des Projektionsbildes Der Projektor hat höhenverstellbare Füße, mit denen die Höhe des Projektionsbildes eingestellt werden kann. So heben Sie das Projektionsbild an bzw. senken es: Mit Hilfe der Winkelverstellfüße können Sie die Feineinstellung vornehmen. Winkelverstellfüße... -
Seite 24: So Optimieren Sie Die Bildgröße Und Entfernung
So optimieren Sie die Bildgröße und Entfernung Sehen Sie in der nachstehenden Tabelle nach, um die möglichen optimalen Bildgrößen in Abhängigkeit der Entfernung des Projektors von der Leinwand zu finden. • Serie H7850/V7850/E270/V270/HE-4K20/HT-4K20/M550/V550/D4K1701/ D4K1702 auf Wenn der Projektor z.B. 2,0 m von der Leinwand entfernt ist, dann ist eine gute Bildqualität mit den Bildgrößen von 41 bis zu 65 Zoll möglich. - Seite 25 • H6815/V6815/E8615/E8615C/ET-4K15/HT-4K15/GM834/HV834/VH-735/ TH-735/D4K1735/D4K1732 auf Wenn der Projektor z.B. 2 m von der Leinwand entfernt ist, dann ist eine gute Bildqualität mit den Bildgrößen von 57 bis zu 75 Zoll möglich. Hinweis: Wie in der folgenden Abbildung angezeigt ist ein Raum mit der Höhe von mindestens 98 cm erforderlich, wenn der Projektor 2 m von der Leinwand entfernt steht.
-
Seite 26: So Erhalten Sie Eine Bevorzugte Bildgröße Durch Justieren Der Entfernung Und Des Zoomfaktors
So erhalten Sie eine bevorzugte Bildgröße durch Justieren der Entfernung und des Zoomfaktors Die folgende Tabelle zeigt an, wie Sie eine gewünschte Bildgröße durch Justieren der Projektorposition oder durch Verwenden des Zoomrings erreichen. • Serie H7850/V7850/E270/V270/HE-4K20/HT-4K20/M550/V550/D4K1701/ D4K1702 Um eine Bildgröße von 60 Zoll zu erhalten, stellen Sie den Projektor in einer Entfernung von 1,8 m bis 2,9 m von der Leinwand auf. - Seite 27 • Serie H6815/V6815/E8615/E8615C/ET-4K15/HT-4K15/GM834/HV834/VH-735/ TH-735/D4K1735/D4K1732 Um eine Bildgröße von 60 Zoll zu erhalten, stellen Sie den Projektor in einer Entfernung von 1,6 m bis 2,1 m von der Leinwand auf. 60" Gewünschte Bildgröße Höhe: 78 cm Von der Grundlinie bis zur Oberkante des Bildes 1,6 m 2,1 m...
-
Seite 28: So Erreichen Sie Eine Optimale Bildposition Durch Anpassen Des Objektivversatzes
So erreichen Sie eine optimale Bildposition durch Anpassen des Objektivversatzes Ihr Projektor ist mit einer Einstellmöglichkeit zum Anpassen des Objektivversatzes ausgestattet, mit der Sie die Position des projizierten Bildes nach oben oder unten verstellen können, ohne den Projektor selbst bewegen zu müssen. - Seite 29 Serie H7850/V7850/E270/V270/HE-4K20/HT-4K20/M550/V550/D4K1701/D4K1702: Die vertikale Höhe kann im Bereich 0% bis 15 % der Bildhöhe angepasst werden. (Der typische vertikale Bildversatz ist auf 15 % der Bildhöhe oberhalb der Objektivmitte begrenzt.) Serie H6815/V6815/E8615/E8615C/ET-4K15/HT-4K15/GM834/HV834/VH-735/ TH-735/D4K1735/D4K1732: Die vertikale Höhe kann im Bereich 0% bis 10% der Bildhöhe angepasst werden.
-
Seite 30: Bedienelemente
Bedienelemente Bildschirmmenüs (OSD-Menüs) Der Projektor hat mehrsprachige OSD-Menüs, mit denen Sie Bildeinstellungen vornehmen und Parameter verändern können. Verwenden der OSD-Menüs • Drücken Sie auf „MENÜ“ auf der Fernbedienung oder am Bedienfeld, um das OSD-Menü zu öffnen. • Im OSD-Hauptmenü können Sie mit Hilfe der Tasten ein Element auswählen. -
Seite 31: Farbe
Farbe Anzeigemodus Hier finden Sie einige für verschiedene Bildtypen optimal angepasste Werkseinstellungen. • Hell: Für optimierte Helligkeit. • Standard: Für normale Umgebung. • sRGB: Standardmäßiger RGB-Farbraum. • Film: Zur Wiedergabe von Filmen, Videos und Bildern in heller Umgebung. • Film dunkel: Zur Wiedergabe von Filmen in abgedunkelter Umgebung. - Seite 32 (https://www.imagingscience.com) oder wenden Sie sich an den Händler in Ihrem Land. 3. Die ISF-Kalibrierung wird durch einen ISF-zertifizierten Techniker in Rechnung gestellt und durch eine Garantie abgedeckt; entsprechend übernimmt Acer keine Verantwortung für den Kalibrierungsdienst. Zurücksetzen Setzen Sie eine oder alle Einstellungen im Anzeigemodus-Menü...
-
Seite 33: Bild
Bild Projektion • Front: Dies ist die werkseitige Standardeinstellung. • Hinten: Bei dieser Funktion wird das Bild gespiegelt, so dass der Projektor hinter einer durchscheinenden Leinwand stehen kann. • Hinten oben: Bei dieser Funktion wird das Bild gespiegelt und „auf den Kopf gestellt“. So kann das Projektionsbild eines an der Decke befestigten Projektors auf eine durchscheinende Leinwand geworfen werden. - Seite 34 Signal Hor. Position • Drücken Sie auf , um das Bild nach links zu verschieben. • Drücken Sie auf , um das Bild nach rechts zu verschieben. Ver. Position • Verschieben Sie das Bild mit nach links. • Verschieben Sie das Bild mit nach rechts.
- Seite 35 Hinweis 5: SW-Player wie der Stereoscopic Player und der DDD TriDef Media Player können Dateien im 3D-Format unterstützen. Sie können diese drei Player auf der folgenden Webseite herunterladen, - Stereoscopic Player (Testversion): http://www.3dtv.at/Downloads/Index_en.aspx - DDD TriDef Media Player (Testversion): http://www.tridef.com/download/TriDef-3-D-Experience-4.0.2.html Hinweis 6: „3D L/R Invert“...
-
Seite 36: Einstellung
Zeigt Projektorinformationen wie Modellnamen, Eingangsquelle, Signaltyp, Anzeigemodus, Softwareversion und QR-Code an. Scannen Sie den QR-Code, wenn Sie per Mobilgerät eine Verbindung mit dem Acer-Projektor-Portal herstellen möchten. Zurücksetzen Drücken Sie die Taste „ENTER“ und wählen Sie „Ja“, um die Parameter in sämtlichen Menüs auf die werkseitigen Standardwerte zurückzusetzen. -
Seite 37: Verwaltung
Verwaltung ECO-Modus Wählen Sie „Ein“, um die Projektorlampe zu dämpfen und damit den Stromverbrauch zu reduzieren, die Lampenlebensdauer zu verlängern und Rauschen zu reduzieren. Wählen Sie „Aus“, um in den Normalmodus zu wechseln. Große Höhe Zum Einschalte des Große Höhe-Modus wählen Sie „Ein“. Diese Option bewirkt einen ständigen Betrieb der Lüfter bei voller Drehzahl, um den Projektor auch in großen Höhen ausreichend kühlen zu können. -
Seite 38: Audio
Audio Lautstärke • Drücken Sie auf , um die Lautstärke zu verringern. • Drücken Sie auf , um die Lautstärke zu erhöhen. Stumm • Wählen Sie „Ein“, um die Tonausgabe verstummen zu lassen. • Wählen Sie „Aus“, um die Lautstärke wiederherzustellen. Hinweis: Funktionen variieren je nach Modelldefinition. -
Seite 39: Acer Lan-Webseitenverwaltung
Acer LAN-Webseitenverwaltung Anmeldung Öffnen Sie einen Browser, geben Sie die Server-IP-Adresse (192.168.100.10) zum Aufrufen der nachstehenden Webseite der Acer LAN-Webseitenverwaltung ein. Vor dem Einsatz ist ein Kennwort zur Anmeldung erforderlich. Wählen Sie einen Benutzer. Administrator verfügt über hohe Autorität, kann mehr Aktionen durchführen, wie z. -
Seite 40: Startseite
Startseite Die Home (Startseite) zeigt den Verbindungsstatus, zusätzlich finden Sie hier drei Hauptfunktionen: Bedienfeld, Netzwerkeinstellungen und Alarmeinstellungen. Hinweis: Alarmeinstellungen und Netzwerkeinstellungen lassen sich nur über das Administratorkonto aufrufen. Bedienfeld Endbenutzer können Projektorwerte über diese Seite regeln und anpassen. -
Seite 41: Netzwerkeinstellungen
Netzwerkeinstellungen Endbenutzer können IP-Adresse und Kennwort wie gewünscht festlegen. Der Projektor startet automatisch neu, wenn Sie nach dem Ändern von Netzwerkeinstellungen oder Kennwörtern auf „Anwenden“ klicken. Alarmeinstellungen Endbenutzer können eMails mit Fehlermeldungen direkt versenden, falls ein Problem mit dem Projektor auftritt. -
Seite 42: Abmelden
Abmelden Wenn Sie auf Abmelden klicken, gelangen Sie nach 5 Sekunden wieder zurück zur Anmeldungsseite. Hinweis: Funktionen variieren je nach Modelldefinition. -
Seite 43: Anhang
Anhang Fehlerbehebung Falls Probleme mit dem Acer Projektor auftreten, sehen Sie bitte in der folgenden Fehlerbehebungsanleitung nach. Wenden Sie sich bitte an Ihren Händler oder das nächstgelegene Kundendienstzentrum, wenn Ihr Problem sich nicht beseitigen lässt. Bildprobleme und Lösungen Problem Lösung Es wird kein Bild •... - Seite 44 Bild nur teilweise, • Im Fall eines falsch angezeigten Bildes: rollend oder • Führen Sie zuerst die oben beschriebenen falsch angezeigt Schritte für Punkt 2 zur Einstellung der (Bei Notebooks) Auflösung des Computers aus. • Schalten Sie die Ausgabeeinstellungen um, indem Sie z.B.
- Seite 45 Das Bild ist bei Wenn Sie eine DVD wiedergeben, die im anamorphen einer DVD oder 16:9-Seitenverhältnis kodiert ist, müssen Sie Wiedergabe im gegebenenfalls die folgenden Einstellungen vornehmen: „Breitbild“- • Wenn Sie einen DVD-Titel im 4:3-Format Format wiedergeben, ändern Sie bitte über das OSD-Menü langgestreckt des Projektors das Format in 4:3.
-
Seite 46: Osd-Meldungen
OSD-Meldungen Zustand Erläuterung Meldung • Gebläse versagt - Das Systemgebläse funktioniert nicht. Gebläse versagt Die Lampe wird demnächst autom. Ausgeschaltet. • Projektor überhitzt - Die empfohlene Betriebstemperatur des Projektors wurde überschritten. Der Projektor muss abgekühlt werden, bevor er weiter verwendet werden darf. Bitte prüfen Sie die folgende Mitteilung. -
Seite 47: Liste Mit Led- Und Alarm-Definitionen
Liste mit LED- und Alarm-Definitionen LED-Meldungen Lampen_LED Temperatur_ Betriebs-LED Meldung Blau Netzsteckereingang Blinkt ein zu Blinkt ein zu Blinkt ein zu aus, 100 ms aus, 100 ms aus, 100 ms Standby Ein-/Austaste EIN Lampen-Neuversuch Schnell blinkend Ausschalten (Abkühlung Schnell im Gang) blinkend Ein-/Austaste aus (Kühlvorgang... -
Seite 48: Auswechseln Der Lampe
Auswechseln der Lampe Entfernen Sie mit Hilfe eines Schraubenziehers die Schrauben am Deckel. Ziehen Sie anschließend die Lampe heraus. Der Projektor erkennt automatisch die Betriebszeit der Lampe. Die Warnmeldung „Die Lampe kommt an ihr Ende für eine Nutzung mit voller Leistung. -
Seite 49: Deckenmontage
Deckenmontage Möchten Sie den Projektor mit einer Deckenmontagevorrichtung installieren, dann folgen Sie bitte den nachstehenden Schritten: Bohren Sie vier Löcher in einen soliden Bestandteil der Deckenkonstruktion, und befestigen Sie die Deckenmontagebasis an der Decke. Wählen sie die Längenkombination basierend auf der tatsächlichen Umgebung. - Seite 50 Typ 1: Verwenden Sie für die Standardgröße drei Halterungsschrauben zur Befestigung des Projektors an der Deckenmontagehalterung. Typ 2 und Typ 3: Alternativ nutzen Sie für die größere Größe die ausziehbaren Erweiterungen für besseren Halt. Typ 1: Typ 2: Typ 3: Hinweis: Es ist ratsam einen angemessenen Abstand zwischen dem Halteblech und dem Projektor zu halten, um eine ausreichende Wärmezerstreuung zu gewährleisten.
- Seite 51 Versstellen Sie gegebenenfalls den Winkel und die Position. 360° Schraubentyp B Unterlegscheibentyp Durchmesser (mm) Länge (mm) Groß Klein Schrauben M4 x 25 mm 70,00mm 55,00mm 186,10mm 398,00mm 141,25mm...
-
Seite 52: Technische Daten
Technische Daten Die nachstehenden technischen Daten können ohne Ankündigung geändert werden. Die endgültigen technischen Daten entnehmen Sie bitte den von Acer für den Vertrieb veröffentlichen Angaben. Projektionssystem ® -4K-UHD Auflösung Native Auflösung von 3840 x 2160 • Maximal: UXGA (1600 x 1200), WSXGA+ (1680 x 1050),... - Seite 53 Gewicht 5,5 kg Abmessungen (B x T x H) 398 mm x 297,5 mm x 127 mm (15,7 Zoll x 11,7 Zoll x 5,0 Zoll) Stromversorgung Wechselspannungseingang, 100 – 240 V, Stromversorgung mit Auto-Umschaltung Stromverbrauch • Serie H7850/V7850/E270/V270/HE-4K20/HT-4K20/M550/ V550/D4K1701/D4K1702: Normalmodus: 325 W ± 10 % bei 110 V Wechselspannung ECO-Modus: 235 W ±...
-
Seite 54: Kompatible Modi
Kompatible Modi A. VGA analog VGA analog - PC-Signal Modi Auflösung V.Frequenz [Hz] H.Frequenz [KHz] 640x480 31,5 640x480 37,9 640x480 37,5 640x480 43,3 640x480 61,9 SVGA 800x600 35,1 800x600 37,9 800x600 48,1 800x600 46,9 800x600 53,7 800x600 77,4 1024x768 48,4 1024x768 56,5 1024x768... - Seite 55 VGA analog - erweiterte Breitbild-Frequenz Modi Auflösung V.Frequenz [Hz] H.Frequenz [KHz] WXGA 1280x768 47,8 1280x768 60,3 1280x768 68,6 1280x720 44,8 1280x800-RB 101,6 1280x800 92,9 1280x800 49,6 1920x1200 1440x900 59,9 WSXGA+ 1680x1050 65,3 1920x1080 67,5 (1080P) 1366x768 47,7 WUXGA 1920x1200-RB 59,9 74,00 VGA analog - Component-Signal Modi...
- Seite 56 B. HDMI1.4 digital HDMI - PC-Signal Modi Auflösung V.Frequenz [Hz] H.Frequenz [KHz] 640x480 31,5 640x480 37,9 640x480 37,5 640x480 43,3 640x480 61,9 SVGA 800x600 35,1 800x600 37,9 800x600 48,1 800x600 46,9 800x600 53,7 800x600 77,4 1024x768 48,4 1024x768 56,5 1024x768 60,0 1024x768 68,7...
- Seite 57 1280x768 60,3 1280x768 68,6 1280x720 44,8 1280x800-RB 101,6 1280x800 92,9 1280x800 49,6 1440x900 59,9 1920x1200 WSXGA+ 1680x1050 65,3 1920x1080 67,5 (1080P) 1920x1080 1366x768 47,7 WUXGA 1920x1200-RB 59,9 74,0 3840x2160 30,0 67,5 HDMI - Videosignal V.Frequenz H.Frequenz Modi Auflösung [Hz] [KHz] 480i 720(1440)x480 4:3 59,94 (29,97)
- Seite 58 4K2K 4096x2160 24,0 54,0 4K2K 4096x2160 25,0 56,3 4K2K 4096x2160 30,0 67,5 Horizontale Scanrate: 15 k-135 kHz Grafikquellen- Vertikale Scanrate: 24-120 Hz Monitorbereichsgrenzen Digital: Max. Pixelrate: 300 MHz C. HDMI2.0 Digital HDMI - PC-Signal Modi Auflösung V.Frequenz [Hz] H.Frequenz [KHz] 640x480 31,5 640x480...
- Seite 59 PowerBook G4 1024x768 48,4 PowerBook G4 1152x870 68,7 PowerBook G4 1280x960 75,0 i Mac DV (G3) 1024x768 60,0 HDMI - erweiterte Breitbild-Frequenz Modi Auflösung V.Frequenz [Hz] H.Frequenz [KHz] WXGA 1280x768 47,8 1280x768 60,3 1280x768 68,6 1280x720 44,8 1280x800-RB 101,6 1280x800 92,9 1280x800 49,6...
- Seite 60 720p 1280x720 45,0 720p 1280x720 37,5 1080i 1920x1080 60 (30) 33,8 1080i 1920x1080 50 (25) 28,1 1080p 1920x1080 23,97/24 27,0 1080p 1920x1080 67,5 1080p 1920x1080 56,3 1080p 1920x1080 28,1 1080p 1920x1080 33,8 3840x2160 24,0 54,0 3840x2160 25,0 56,3 3840x2160 30,0 67,5 3840x2160 50,0...
- Seite 61 1080p 1920x1080 23,97/24 27,0 1080p 1920x1080 28,1 1080p 1920x1080 29,97/30 33,8 Horizontale Scanrate: 15 k-50 kHz Grafikquellen- Vertikale Scanrate: 24-60 Hz Monitorbereichsgrenzen Max. Pixelrate: Digital: 75 MHz Hinweis: Funktionen variieren je nach Modelldefinition.
-
Seite 62: Bestimmungen Und Sicherheitshinweise
Bestimmungen und Sicherheitshinweise FCC-Erklärung Dieses Gerät wurde geprüft und hat sich als mit den Grenzwerten für ein Digitalgerät der Klasse B gemäß Teil 15 der Bestimmungen der amerikanischen Bundesbehörde für das Fernmeldewesen FCC (Federal Communications Commission) konform erwiesen. Diese Grenzwerte geben einen angemessenen Schutz gegen schädliche Funkstörungen innerhalb von Wohngebäuden. -
Seite 63: Remarque À L'intention Des Utilisateurs Canadiens
Hinweis: Für Benutzer in Kanada Dieses Digitalgerät der Klasse B erfüllt alle Anforderungen der kanadischen Bestimmungen ICES-003. Remarque à l'intention des utilisateurs canadiens Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada. Konform mit der russischen/ukrainischen gesetzlichen Zertifizierung Rechtliche Erklärung zu Funkgeräten Hinweis: Die folgenden rechtlichen Informationen gelten nur für Modelle mit WLAN- und/oder Bluetooth-Funktionen. - Seite 64 Model Number: D4K1701/D4K1702/D4K1735/D4K1732 Marketing name: H7850/V7850/H6815/V6815/E270/V270/E8615/E8615C/HE-4K20/ HT-4K20/ET-4K15/HT-4K15/M550/V550/GM834/HV834/VH-735/TH-735 We, Acer Incorporated, hereby declare under our sole responsibility that the product described above is in conformity with the relevant Union as below and following harmonized standards and/or other relevant standards have been applied:...
-
Seite 65: Federal Communications Commission Declaration Of Conformity
Acer America Corporation 333 West San Carlos St., Suite 1500 San Jose, CA 95110 U. S. A. Tel: 254-298-4000 Fax: 254-298-4147 www.acer.com Federal Communications Commission Declaration of Conformity This device complies with Part 15 of the FCC Rules. Operation is subject to the...
