legt werden. Entfernen Sie die Abdeckung für die
Schlitze des / der Höhenruderhörner.
Es gibt zwei Positionen für die Steuerhörner am
Seitenruder abhängig von Ihrem Setup. Bei der
Verwendung der Doppel-Ruderanlenkung entfernen Sie
die Abdeckung auf beiden
Steuerhorn Steckplätze (Pull-Pull). Wenn Sie ein Push
Pull Seitenruder-Setup anwenden, entfernen Sie nur
von der rechten Seite im unteren Bereich die
Abdeckung für den Steuerhorn Steckplatz.
Satz der Höhenruderhörner anstelle der Ruderhörner
für die Doppel Ruderanlenkung.
Anpassungen an den Schlitzen vor, wenn notwendig.
Kleben Sie die Stellen rund um die Schlitze mit leicht
klebendem Klebeband im Abstand von ca. 1 mm ab.
Bei Verwendung einer Doppel Ruderanlenkung muss
das auf beiden Seiten erfolgen. Nach dem Anbringen
des Klebebandes, entfernen Sie die Ruderhörner aus
den Schlitzen.
ein
Suchen Sie am
Seitenruder die
Aussparungen für
die Ruderhörner
des Seitenruders.
Seiten der oberen
Bei Verwendung
eines im Heck
eingebauten
Seitenruder
Servo, verwenden
Sie den zweiten
Passen Sie die
Ruderhörner in
die
entsprechenden
Schlitze ein.
Nehmen Sie
Schleifen Sie die
Klebefläche des
Ruderhorns mit
Schleifpapier
mittlerer Körnung
an. Benutzen Sie
Papiertuch und Isopropyl Alkohol um die Klebefläche zu
säubern. Entfernen Sie Rückstände vom Ruderhorn.
Hinweis
Wenn die Klebeflächen nicht richt angeschliffen sind,
kann die Klebestelle nicht richtig halten.
einem Zahnstocher, schmieren Sie das Epoxy in die
Schlitze der Ruderhörner. Langsam und vorsichtig
setzen Sie die Ruderhörner ein. Gehen Sie wie bei den
anderen Ruderhornmontagen vor.

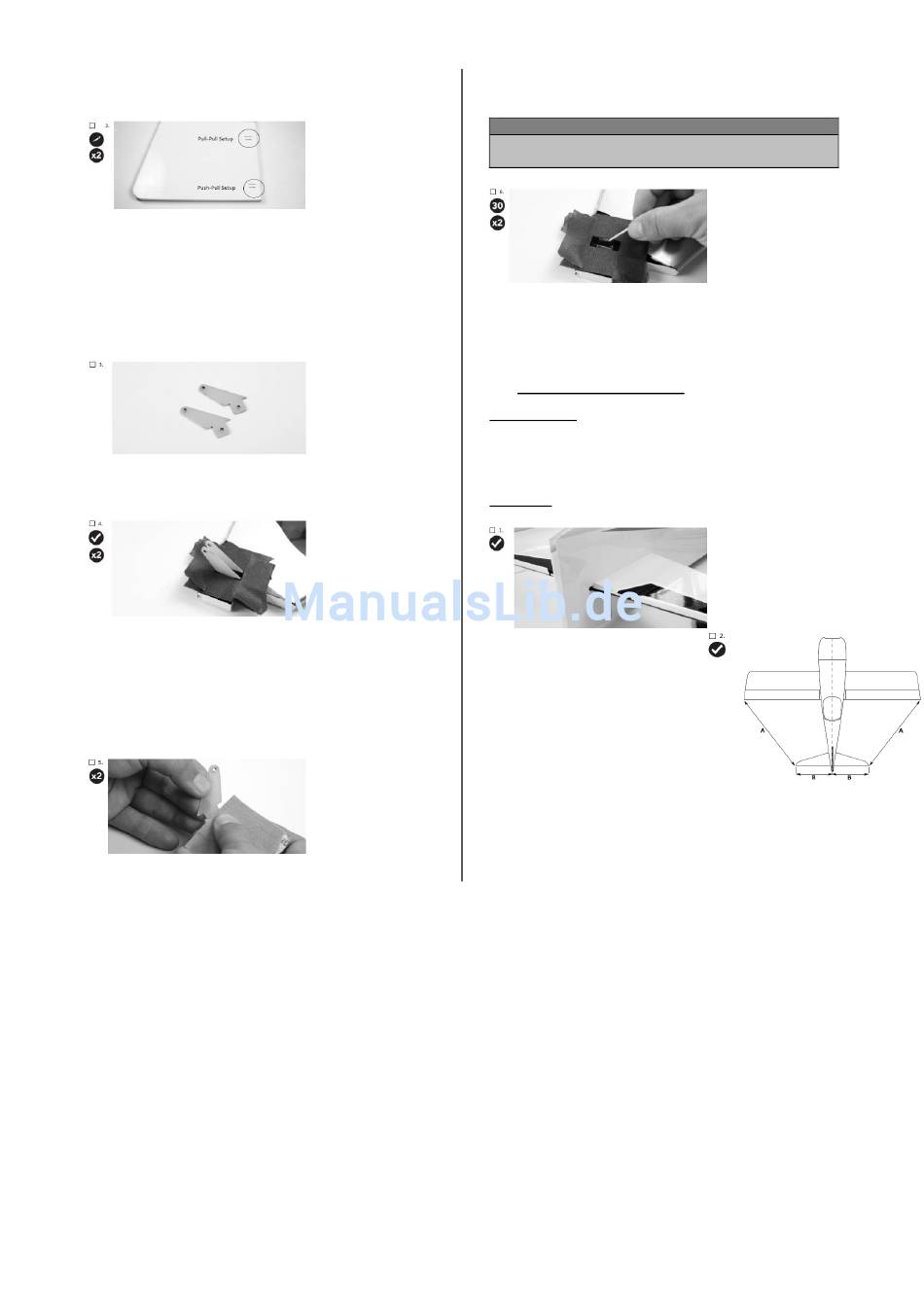

13. Höhenleitwerk montieren
Komponenten: Rumpf (Kabinenhaube abgenommen)
Höhenleitwerk, Höhenruderhälften links und rechts,
Höhenruder Verbinder (nur bei Variante mit einem
Höhenruderservo), untere Flächenhälften, Schrauben
für untere Flächen und Flächensteckrohr
Klebstoffe: 30 Min. Epoxy
dann schieben Sie
Höhenleitwerk vorsichtig durch
den Schlitz, nehmen Sie die
Bügelkanten als Referenzlinien.
Stellen Sie sicher, dass die
gelbe Seite nach oben, zeigt.
Führen Sie das untere
Flächensteckrohr im Rumpf ein
und bringen Sie die rechte und
linke untere Tragfläche
Stellen Sie sicher, dass die Flächenhälften gut passend
sitzen. Befestigen Sie die Flächenhälften mit den
Schrauben.
Mischen Sie eine
ausreichende
Menge 30 Min.
Epoxy in einem
geeigneten
Behälter an. Mit
Bringen Sie den
Verbinder an bei
Variante mit
einem
Höhenruderservo,
das
an.
- 11 -
