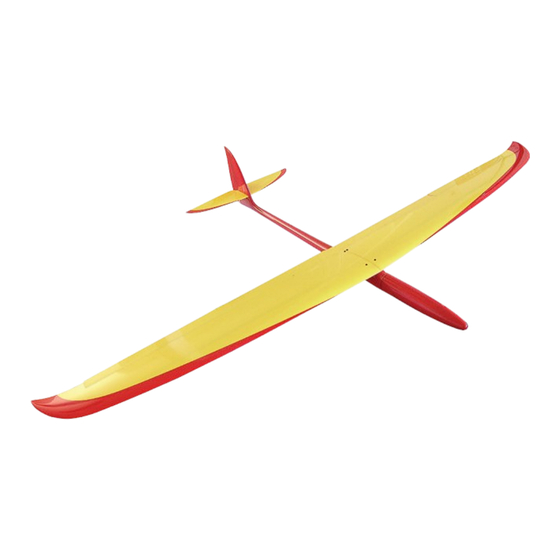

- Seite 1 Bauanleitung Deutsch B-Nr.: 72486 Modellbau Skywalker Voll-Gfk Modellbau Lindinger GmbH office@lindinger.at www.lindinger.at Seite...
- Seite 2 Lieferumfang: Die Kleinteile: 12 mm Kohlestab mit V-Form für Flächenverbindung, 4 x Ruderhörner für Tragfläche 4 x Flächenservoabdeckungen, 2 x Gestängeabdeckungen 4 x Flächenbefestigungsschrauben 5 mm Kohlestab für Höhenleitwerk 2 mm Stahlstab für Höhenleitwerk Modellbau Lindinger GmbH office@lindinger.at www.lindinger.at Seite...
- Seite 3 2. Die Ausschnitte an der Wurzelrippe herstellen und Stecker/Buchsen verkleben Sie können natürlich auch fertige Verlängerungskabel aus unserem Sortiment verwenden. Sie sind dann jedoch gut zu kennzeichnen um beim Aufrüsten des Modells auch die richtigen Stecker in die richtigen Buchsen zu stecken. Modellbau Lindinger GmbH office@lindinger.at www.lindinger.at Seite...
- Seite 4 Gestänge von oben in die Fläche einzuarbeiten, … 4. und schön zu verputzen. 5. Die Flächenservos werden am Besten mit eingedicktem Harz in die Fläche geklebt. Dazu die Klebeseite mit grobem Sandpapier gut aufrauen Modellbau Lindinger GmbH office@lindinger.at www.lindinger.at Seite...
- Seite 5 7. Die Kabel sauber verlöten (ggf. einen Lötspezialisten dazuholen), Schrumpfschlauch über die Lötstelle und eine Kontrolle des Servos mittels Sender/Empfänger vornehmen 8. Erst dann das Servo mit eingedicktem Harz (5 Min Epoxy und Baumwollflocken) und am Servo und Ruder eingehängtem Gestänge festkleben. Modellbau Lindinger GmbH office@lindinger.at www.lindinger.at Seite...
- Seite 6 11. Auf der Unterseite die Wölbklappenservoabdeckung anpassen und mit wenigen Tropfen 5 Min Epoxy verkleben oder mit transparentem Klebeband. 12. Auf die gleiche Art die Querruderservos befestigen. Hier bleibt die Anlenkung an der Flächenunterseite. Modellbau Lindinger GmbH office@lindinger.at www.lindinger.at Seite...
- Seite 7 Klebeband) Damit sind die Tragflächen bereits fertig 14. Am Rumpf zeichnen wir erst die Lage des Hochstarthakens an. Wir empfehlen hier den verschiebbaren Hochstarthaken Best. Nr. 44109 15. Der vordere Punkt des Hochstarthakens liegt bei ca. 82 mm Modellbau Lindinger GmbH office@lindinger.at www.lindinger.at Seite...
- Seite 8 18. Je nach Schwerpunkt kann der Hochstarthaken dann in die optimale Position gebracht werden (Steckschlüssel von oben durch die Kabelöffnung des Rumpfes 19. Im Rumpfvorderteil die Lage des Seiten- und Höhenruderservos (z. B. Hyperion DS 12 AMP) anzeichnen Modellbau Lindinger GmbH office@lindinger.at www.lindinger.at Seite...
- Seite 9 22. Mit aufgeschobenen Rumpfvorderteil und montierten Servos wird die Länge des Kohlerohrs angezeichnet, dieses dann abgeschnitten und das Kohlerohr innen etwas aufgeraut. Gewindestange einharzen und Ruderklips aufdrehen Dann das Rumpfvorderteil mit dem Rumpf verkleben. Dabei gerade ausrichten und vor allem die Klebeflächen vorher aufrauen Modellbau Lindinger GmbH office@lindinger.at www.lindinger.at Seite...
- Seite 10 25. So sieht das fertige Rumpfvorderteil aus. 26. Den Schwerpunkt auswiegen, hierzu die Flächen und das HLW aufstecken. Dann alle Ruder einstellen und dem erfolgreichen Erstflug steht nach einem ausgiebigen Reichweitentest nichts mehr im Wege. Modellbau Lindinger GmbH office@lindinger.at www.lindinger.at Seite...
-
Seite 11: Haftungsausschluss
Die Bedingungen und Methoden bei Installation, Betrieb, Montage, Verwendung und Wartung dieses Pro- duktes können von der Fa. LINDINGER GMBH nicht überwacht werden. Daher übernimmt die Fa. LIN- DINGER GMBH keinerlei Haftung für Verluste, Schäden oder Kosten, die sich aus fehlerhafter Verwen- dung und Betrieb ergeben oder in irgendeiner Weise damit zusammenhängen. - Seite 12 This product is not a toy. Operate only under the direct Fax: +43-(0)7582-81313-17 supervision of adults e-mail: office@lindinger.at © Copyright by Modellbau Lindinger GmbH - jede Veröffentlichung, Weitergabe oder kommerzielle Verwendung bedarf unserer schriftlichen Genehmigung. Modellbau Lindinger GmbH office@lindinger.at www.lindinger.at...
