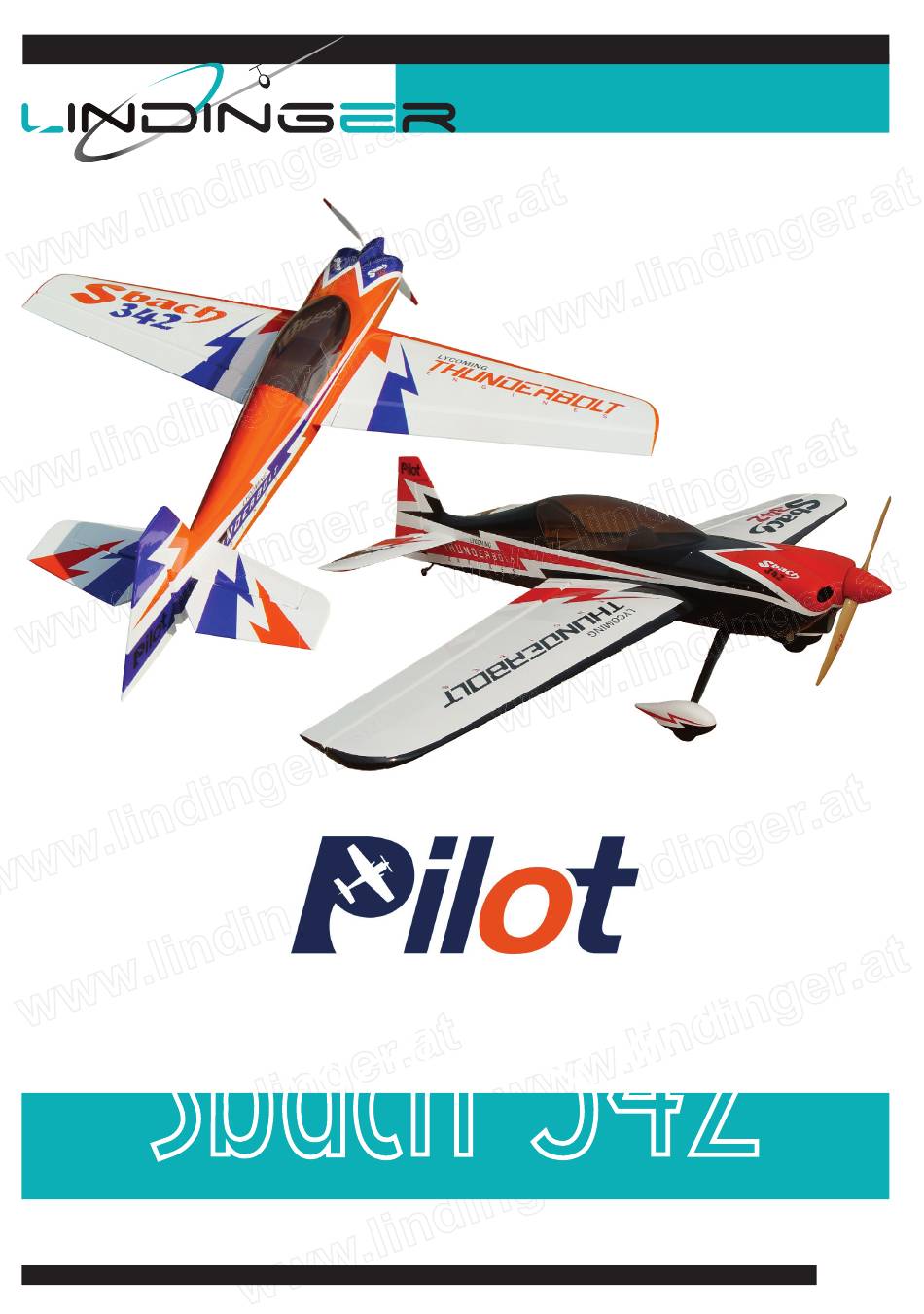

- Seite 1 Bauanleitung Deutsch B-Nr.: 82138/89024 Modellbau Sbach 342 Modellbau Lindinger GmbH offi ce@lindinger.at www.lindinger.at Seite...
- Seite 2 Pilot RC Sbach 342 Modellbau Bauanleitung Deutsch B-Nr.: 82138/89024 Vielen Dank das sie sich für unser neues 50ccm Modell entschieden haben! Wir bemühen uns die am einfachsten und am best möglichsten vorbereiteten Baukästen am Markt herzustellen. Wir verwenden nur Holz, Klebstoffe, Bespannung und Zubehör der höchsten Qualität bei allen Produkten.
- Seite 3 Kommen Sie niemals in den Gefährdungsbereich der Luftschraube. Achten Sie unbedingt darauf, dass kei- ne Gegenstände mit der sich drehenden Luftschraube in Berührung kommen. Da weder Hersteller noch die Firma Lindinger Einfluss auf den ordnungsgemäßen Bau und Betrieb der Sbach 342 haben, wird auf diese Gefahren hingewiesen und jegliche Haftung ausgeschlossen.
- Seite 4 Pilot RC Sbach 342 Modellbau Bauanleitung Deutsch B-Nr.: 82138/89024 • 3 Sorten Sekundenkleber, dünn-, medium- und dickflüssig • 5- und 30 Min. Epoxy-Harz • Abklebeband • Isolierband • Schraubensicherungslack Hinweise zum Bau Zunächst überprüfen Sie die Bespannung des Modells. Sollten sich durch den Transport und die sich daraus ergebenen klimatischen Änderungen kleinere Falten gebildet haben, bügeln Sie diese mit einem Folienbü-...
- Seite 5 Pilot RC Sbach 342 Modellbau Bauanleitung Deutsch B-Nr.: 82138/89024 Erstellen sie vor Beginn der Arbeiten eine Liste der Zubehörteile um beim Zusammenbau eine einfache Überprüfung der Teile sicherzustellen. Entfernen sie die Schutzfolie von Ruderhörnen und Sicherungsplättchen. Schneiden sie mit einem Messer die Folie rund um die Platten aus und entfernen sie diese, um zu den Ausnehmungen für die Ruderhörner zu...
- Seite 6 Pilot RC Sbach 342 Modellbau Bauanleitung Deutsch B-Nr.: 82138/89024 Verwenden sie 30 Minuten Epoxy und streichen sie die Hörner auf der Innenseite für die Hornausschnitte wie am Bild ein. Fügen sie die Ruderhörner in die vorbereiteten Ausnehmungen ein. Entfernen sie das überschüssige Harz mit ein ein wenig Waschbenzin.
- Seite 7 Pilot RC Sbach 342 Modellbau Bauanleitung Deutsch B-Nr.: 82138/89024 Bohren sie ein 6mm Loch und probieren sie die Passung mit dem Alubolzen. Kleben sie den Stift erst mit Epoxy ein wenn das Heckfahrwerk fertig montiert und angepasst ist. Ziehen sie wie am Bild angezeigt mittig eine Linie!! Verschrauben Sie das Heckfahrwerk mit 3 x 10 mm Gewindeschrauben am Rumpfheck.
- Seite 8 Pilot RC Sbach 342 Modellbau Bauanleitung Deutsch B-Nr.: 82138/89024 Montieren sie das Fahrwerk mit Hilfe der Schrauben und den Schlagmuttern. Bohren sie die 4 markierten Schraubenlöcher vor. Testen sie die Passung für das Gestänge und montieren sie dieses nach der Befestigung des Seitenruders.
- Seite 9 Pilot RC Sbach 342 Modellbau Bauanleitung Deutsch B-Nr.: 82138/89024 Kleben sie den Stift wie angezeigt mit Epoxy ein. Dieses System ermöglicht ihnen einen leichteren Transport des Modells!! Suchen sie die vorgefertigte Bohrung unter der Folie. Modellbau Lindinger GmbH office@lindinger.at www.lindinger.at...
- Seite 10 Pilot RC Sbach 342 Modellbau Bauanleitung Deutsch B-Nr.: 82138/89024 Schieben sie das Gestänge von der Oberseite des Seitenruders durch die Scharniere. Legen sie die Teflon-Scheibe bei und sichern sie das Seitenruder wie abgebildet mit dem 1,5 mm Wurmschrauben!! Hauptfahrwerksteile Modellbau Lindinger GmbH office@lindinger.at...
- Seite 11 Pilot RC Sbach 342 Modellbau Bauanleitung Deutsch B-Nr.: 82138/89024 WICHTIG!!! Richtig Montieren!!!! Die gerade Seite muss nach vorne zeigen!!! Montieren sie das Fahrwerk mit den abgebildeten Schrauben und Sicherungsmuttern. Wichtig: Überziehen sie die Schrauben bei Carbon Fahrwerken nicht!!! Befestigen sie die Fahrwerksachsen mit den Sicherungsmuttern.
- Seite 12 Pilot RC Sbach 342 Modellbau Bauanleitung Deutsch B-Nr.: 82138/89024 Montieren sie die Räder und sichern sie die Muttern zusätzlich mit blauer Schraubensicherung!!! Vergewissern sie sich das die Räder Frei laufen können!! Bohren sie die passenden Löcher für die Schlagmuttern. Radschuh Montage: Richten sie die den Rumpf und Radschuhe genau waagrecht aus.
- Seite 13 Pilot RC Sbach 342 Modellbau Bauanleitung Deutsch B-Nr.: 82138/89024 Befestigen sie die Radschuhe mit den richtige Schrauben und sichern sie diese mit blauer Schraubensicherung!!! Servoeinbau: Ermitteln sie mit Hilfe des Empfängers und Senders oder einem Servotester die Neutralstellung des Servos.
- Seite 14 Pilot RC Sbach 342 Modellbau Bauanleitung Deutsch B-Nr.: 82138/89024 Querruder Ruderhorn Montage: Wiederholen sie die Abläufe wie beim Seitenruder Ruderhorn. Folie entfernen und anschleifen!! Benutzen sie die Führungsplatten als Schablone und entfernen sie an der richtigen Stelle die Folie. Verwenden sie 30 Minuten Epoxy und streichen sie die Ruderhörner wie angezeigt mit Epoxy ein.
- Seite 15 Pilot RC Sbach 342 Modellbau Bauanleitung Deutsch B-Nr.: 82138/89024 Stecken sie das Ruderhorn in die vorgegebenen Ausnehmungen . Richten sie die Ruderhörner noch genau ein bevor das Harz aushärtet. Entfernen sie überschüssiges Harz auf der Folie mit Waschbenzin Servomontage: Schneiden sie die Ausnehmungen für die Servos wie abgebildet aus.
- Seite 16 Pilot RC Sbach 342 Modellbau Bauanleitung Deutsch B-Nr.: 82138/89024 Verlängern sie die Servokabeln mit den nötigen Verlängerungen und sichern sie diese mit den Steckverbindungen. Befestigen sie den vormontierten Faden mit Klebeband am Servokabel. Ziehen sie mit Hilfe des Fadens das Kabel in die Flächen ein.
- Seite 17 Pilot RC Sbach 342 Modellbau Bauanleitung Deutsch B-Nr.: 82138/89024 Wiederholen sie diesen Vorgang auch bei den anderen Servos. Das Steckungsrohr mit den Befestigungsschrauben wird erst ganz zum Schluss montiert!!! Seitenruder Servo: Ermitteln sie mit Hilfe des Empfängers und Senders oder einem Servotester die Neutralstellung des Servos.
- Seite 18 Pilot RC Sbach 342 Modellbau Bauanleitung Deutsch B-Nr.: 82138/89024 Die Ruderseile sind wie abgebildet schon vor montiert. Befestigen sie die Ruder mit Klebeband. Montieren sie den Seitenruder Servo im Rumpf. Montieren sie die Anlenkungen am Seitenruder wie abgebildet und sichern sie diese mit der beigelegten Sicherungsmutter.
- Seite 19 Pilot RC Sbach 342 Modellbau Bauanleitung Deutsch B-Nr.: 82138/89024 Entfernen sie das überstehende Stahlseil und schrumpfen sie die Enden mit Schrumpfschlauch ab. Montieren sie die Anlenkungen fertig und sichern sie wieder mit den Sicherungsmutter. Jetzt sollte das Seitenruder neutral stehen.
- Seite 20 Pilot RC Sbach 342 Modellbau Bauanleitung Deutsch B-Nr.: 82138/89024 Höhenruder Montage: Ruderhörner und Servos werden wieder genau so montiert wie bei den Querrudern. Die Servoverlängerungen werden im Rumpf Richtung Seitenruderservo nach vor gelegt. Installieren sie die Höhenruder mit den beigelegten Schrauben und Beilagen.
- Seite 21 Pilot RC Sbach 342 Modellbau Bauanleitung Deutsch B-Nr.: 82138/89024 Schneiden sie vorsichtig die Ausnehmung für den Schalter oberhalb der Nasenleiste im Rumpf ein Montage des Motorspants: Schneiden sie Ausnehmungen für die vormontierten Benzinleitungen aus. Messen sie sich mit Hilfe des Motors und der Motor- haube die richtige Position für die Montage der...
- Seite 22 Pilot RC Sbach 342 Modellbau Bauanleitung Deutsch B-Nr.: 82138/89024 Motorsturz und Seitenzug passen genau wenn Spinner mittig in der Motorhaube steht. Bohren sie den Motorspannt an den vormarkierten Stellen. Bestreichen sie die Aluschienen mit Epoxy und rich- ten sie den Spant wieder genau ein Bohren sie mit einem 3 mm Bohrer die Seitenöcher...
- Seite 23 Pilot RC Sbach 342 Modellbau Bauanleitung Deutsch B-Nr.: 82138/89024 Jetzt können sie den Motor am Spant mit den Beilie- genden Adaptern anschrauben . Bohren sie noch 2 Löcher im Spant für den Bezin- schlauch der zum Vergaser geht und für das Gasgestänge zum Servo.
- Seite 24 Pilot RC Sbach 342 Modellbau Bauanleitung Deutsch B-Nr.: 82138/89024 Schalldäpfermontage: Die abgebildeten Halterungen sind nicht im Bauka- sten enthalten, dienen aber als Vorlage wie man den Schalldämpfer am besten montiert. Zusätzlich kann noch Silikonschlauch auf die Sperr- holzränder geklebt werden um Schwingungen zu vermeiden.
- Seite 25 Pilot RC Sbach 342 Modellbau Bauanleitung Deutsch B-Nr.: 82138/89024 Bei Bedarf schneiden sie bei den ein paar Lüftungs- schlitzen an der Abdeckung die Folie auf um eine bessere Kühlung zu gewährleisten. Schalldämpfer Font Ein, Front Aus, Set: Formen sie als erstes den Flexkrümmer so an des der Schalldäpfer nach dem Verbinden des Flexkrüm-...
- Seite 26 Pilot RC Sbach 342 Modellbau Bauanleitung Deutsch B-Nr.: 82138/89024 Richten sie den Schalldämpfer so aus der er 90 ° nach unten steht und bringen sie die Klemmschellen an die abgebildeten Positionen. Montage Zündung: Wickeln sie den Nylonschlauch über den Geschirm- ten Mantel des Zündkabels.
- Seite 27 Pilot RC Sbach 342 Modellbau Bauanleitung Deutsch B-Nr.: 82138/89024 Bohren sie 2 Löchen(3mm). Montieren sie die Zündung mit Kabelbinder auf die Seitenwand des Spants. Die Zündung kann noch zusätzlich mit Schaumstoff geschützt werden. Verbinden sie die Servostecker von der Zündung mit dem Geber am Motor.
- Seite 28 Pilot RC Sbach 342 Modellbau Bauanleitung Deutsch B-Nr.: 82138/89024 Schließen sie die Benzinschläuche entsprechend Betankungsventil Vergaser Den Überlauf-Schlauch sollte man irgend wo auf der Unterseite des Rumpfes heraus legen. Überlauf Ziehen sie den Tank mit den vormontierten Klettern fest und kontrollieren sie noch mal alle Schlauch Anschlüsse.
- Seite 29 Pilot RC Sbach 342 Modellbau Bauanleitung Deutsch B-Nr.: 82138/89024 Schneiden sie mit einem geeigneten Werkzeug die GFK Motorhaube aus und schleifen sie den Grad mit einem Proxxon Schleifer ab. Die Abstände sollten wie abgebildet aussehen. Schleifen sie 90 ° Rundungen, da sonst bei scharfen Kanten durch die Vibrationen Risse entstehen können.
- Seite 30 Pilot RC Sbach 342 Modellbau Bauanleitung Deutsch B-Nr.: 82138/89024 Bei der Sbach und ein paar anderen Modellen brauchen sie zum montieren der Motorhaube einen sehr langen Schraubendreher oder einen Nussensatz mit extra Verlängerungen um auf der In- nenseite der Haube die Schrauben anziehen zu können.
- Seite 31 Pilot RC Sbach 342 Modellbau Bauanleitung Deutsch B-Nr.: 82138/89024 Der Schwerpunkt befindet sich wie im Bild angegeben auf der Hinterkante des Steckungsrohrs!! Bei Erstflügen, schlechten Bedingungen oder zu we- nig Flugerfahrung den Schwerpunkt ein bischen wei- ter vorne ausrichten!! Empfohlene Einstellungen für Erstflüge:...
- Seite 32 Pilot RC Sbach 342 Modellbau Bauanleitung Deutsch B-Nr.: 82138/89024 Flug Checkliste: • Vergewissern sie sich das das richtige Modell im Sender eingestellt ist. • Prüfen sie vor jedem Flug ob die Ruder richtig angesteuert werden. • Überprüfen sie die Motorfunktion.
-
Seite 33: Einbau Von Empfohlenem Zubehör
Pilot RC Sbach 342 Modellbau Bauanleitung Deutsch B-Nr.: 82138/89024 Einbau von Empfohlenem Zubehör: Modellbau Lindinger GmbH office@lindinger.at www.lindinger.at Seite... - Seite 34 Pilot RC Sbach 342 Modellbau Bauanleitung Deutsch B-Nr.: 82138/89024 Notizen: Modellbau Lindinger GmbH office@lindinger.at www.lindinger.at Seite...
- Seite 35 Pilot RC Sbach 342 Modellbau Bauanleitung Deutsch B-Nr.: 82138/89024 Notizen: Modellbau Lindinger GmbH office@lindinger.at www.lindinger.at Seite...
- Seite 36 This product is not a toy. Operate only under the direct Fax: +43-(0)7582-81313-17 supervision of adults e-mail: offi ce@lindinger.at © Copyright by Modellbau Lindinger GmbH - jede Veröffentlichung, Weitergabe oder kommerzielle Verwendung bedarf unserer schriftlichen Genehmigung. Modellbau Lindinger GmbH offi ce@lindinger.at www.lindinger.at...
