Verwandte Anleitungen für Midea MD20EH80WB-A3
Inhaltszusammenfassung für Midea MD20EH80WB-A3

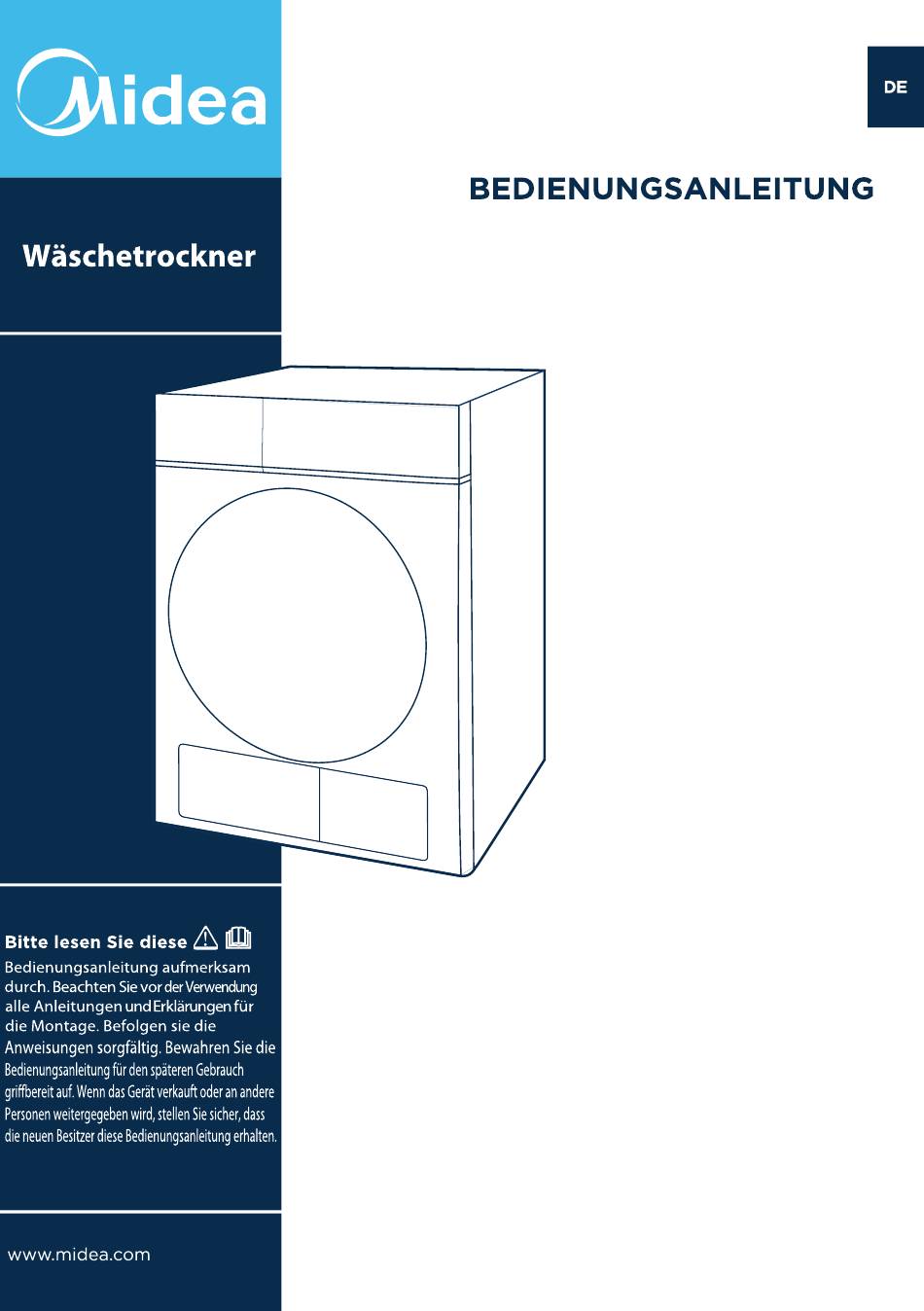

- Seite 1 MODEL: MD20EH80WB-A3...
- Seite 2 INHALT SICHERHEITSHINWEISE Sicherheitshinweise ..........INSTALLATION Produktbeschreibung ..........Installation ............. BETRIEB Schnellstart ............. Vor jedem Trocknen ..........Bedienfeld .............. Optionen..............Anzeige..............Programme............Tabelle der Trocknungsprogramme ......Verbrauchsdaten............App-Einrichtung und -Bedienung......WARTUNG Reinigung und Pflege ..........Fehlerbehebung ............Technische Daten ............ Produktdatenblatt .
- Seite 3 SICHERHEITSHINWEISE Sicherheitshinweise ACHTUNG: BRANDGEFAHR ! ！ WARNUNG! Um Schäden an Ihrem und anderer Leben oder Eigentum zu verhindern, müssen Sie die Sicherheitshinweise befolgen. Bestimmungsgemäßer Gebrauch • Dieser Wärmepumpentrockner ist für das Trocknen typischer Mengen an Haushaltswäsche vorgesehen, die mit Wasser gewaschen wurden. Er wurde ausschließlich für den privaten Gebrauch konzipiert und ist nicht für den gewerblichen oder gemeinsamen Gebrauch (z.B.
- Seite 4 SICHERHEITSHINWEISE ！ WARNUNG! Gefahr eines elektrischen Schlags • Bevor Sie den Wäschetrockner anschließen, stellen Sie sicher, dass die Anschlussparameter auf dem Typenschild (Sicherungswert, Spannung und Frequenz) mit der Netzstromversorgung übereinstimmen. Bei Zweifeln konsultieren Sie einen qualifizierten Elektriker. • Die elektrische Sicherheit dieses Wäschetrockners kann nur gewährleistet werden, wenn er ordnungsgemäß...
- Seite 5 SICHERHEITSHINWEISE • Schließen Sie das Gerät nicht über eine Verlängerungsleitung, Mehrfach-steckdose oder ähnliches an das Stromnetz an. • Die Zugänglichkeit des Steckers muss immer gewährleistet sein, um den Wäschetrockner vom Stromnetz zu trennen. • Wenn das Gerät ungewöhnlich hohe Temperaturen aufweist, ziehen Sie bitte sofort den Hauptstecker.
- Seite 6 SICHERHEITSHINWEISE • Betreiben Sie den Trockner nicht ohne den Türfilter. • Trocknen Sie die Kleidung nicht, bevor sie geschleudert wurde. • Stellen Sie den Trockner nicht direkt in die Sonne. • Installieren Sie den Trockner nicht in einer feuchten und durchnässten Umgebung.
- Seite 7 SICHERHEITSHINWEISE • Gegenstände wie Schaumgummi (Latexschaum), Duschhauben, wasserdichte Textilien, gummierte Artikel sowie Kleidung oder Kissen mit Schaumgummipolstern sollten nicht im Wäschetrockner getrocknet werden. • Weichspüler oder ähnliche Produkte sollten gemäß den Anweisungen des Weichspülers verwendet werden. • Ölverschmutzte Gegenstände können sich spontan entzünden, insbesondere wenn sie Hitzequellen wie einem Wäschetrockner ausgesetzt sind.
- Seite 8 SICHERHEITSHINWEISE Sicherheit bei Kindern • Dieses Gerät kann von Kindern ab 8 Jahren und Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangelnder Erfahrung und Kenntnissen verwendet werden, wenn sie beaufsichtigt wurden oder Anweisungen zur sicheren Verwendung des Geräts erhalten haben und die damit verbundenen Gefahren verstehen.
- Seite 9 SICHERHEITSHINWEISE UV-Strahlungssicherheit • Diese Warnung gilt nur für Produkte, die eine UV-C-Lampe enthalten und über eine Keimreduktionsfunktion mit UV-C-Lampe verfügen. • Das Gerät enthält eine Lampe, die UV-C-Strahlen abgibt. Schauen Sie nicht auf die Lichtquelle, während die Lampe in Betrieb ist! •...
- Seite 10 SICHERHEITSHINWEISE • In Fällen, in denen die UV-C-Lampe und zugehörige Teile ausgetauscht werden müssen (Ablauf der Lampenlebensdauer, Bruch des Lampenglases usw.), rufen Sie den technischen Service an. Versuchen Sie nicht, die Teile selbst auszutauschen. Wenn Sie auf den technischen Service warten, stellen Sie sicher, dass die Maschinenabdeckung geschlossen ist und der Stecker gezogen ist! •...
- Seite 11 Die Verpackung ist so konzipiert, dass das Gerät während des Transports vor Beschädigungen geschützt wird. Die Verpackungsmaterialien sind umweltfreundlich und sollten recycelt werden. Durch das Recycling der Verpackung kann der Verbrauch von Rohstoffen im Herstellungsprozess und die Menge an Abfall auf Deponien reduziert werden. Nennkapazität Model MD20EH80WB-A3 8.0kg...
- Seite 12 INSTALLATION Produktbeschreibung Netzkabel Oberseite Bedienfeld Kondensbehälter Tür Trommel Flusensieb Wartungsabdeckung Hinweis: Das tatsächliche Modell, das Sie gekauft haben, kann abweichen. Bitte beachten Sie das Produkt, das Sie gekauft haben. Zubehör Die folgenden Teile sind optional für bestimmte Modelle. Wenn Ihr Trockner die folgenden Teile hat, tragen Sie bitte Handschuhe, um sie gemäß...
- Seite 13 INSTALLATION Transport Bitte halten Sie den Trockner beim Transport nicht an den beweglichen Teilen oder der Tür fest. Bitte transportieren Sie den Trockner waagrecht. Wenn der Trockner nicht aufrecht transportiert werden kann, dürfen Sie diesen nicht mehr als 30° neigen. Verletzungs- und Schadensgefahr! Eine unsachgemäße Handhabung des Geräts kann zu Verletzungen führen.
- Seite 14 INSTALLATION 4. Um Vibrationen und Geräusche auf ein Minimum zu reduzieren, muss der Trockner auf einer festen und ebenen Oberfläche stehen. 5. Die Füße dürfen niemals entfernt werden. Niveauanpassung Sobald sich der Trockner an seinem dauerhaften Betriebsort befindet, überprüfen Sie mit einer Wasserwaage, ob der Trockner absolut waagerecht steht.
- Seite 15 BETRIEB Schnellstart Hinweis! Vergewissern Sie sich, dass das Gerät an eine ordnungsgemäß installierte Steckdose angeschlossen ist. Vor dem Trocknen Stecker einstecken Maschine beladen Tür schließen Trocknen Funktion auswählen Programm auswählen Start oder Standard Nach dem Trockenvorgang Signalton und „End" auf der Anzeige. Öffnen Sie die Tür und Ziehen Sie den Gießen Sie das...
- Seite 16 BETRIEB Vor jedem Trocknen 1.Vor dem Trocknen die Wäsche gründlich in der Waschmaschine schleudern. Eine hohe Schleuderdrehzahl verkürzt die Trockenzeit und spart Energie. 2.Für ein gleichmäßiges Trocknungsergebnis die Wäsche nach Stoffart sortieren und das entsprechende Trockenprogramm auswählen. 3.Vor dem Trocknen bitte Reißverschlüsse, Haken und Ösen, Knöpfe, Stoffgürtel usw.
- Seite 17 BETRIEB Das Referenzgewicht der trockenen Kleidung (jeweils) Pullover Jeans (ca. 800g) Jacke Badetuch (ca. 800g) (ca. 800g Baumwolle) (ca. 900g Baumwolle) Arbeitskleidung Schlafanzug Einzelnes Bettlaken (ca. 1120g) Hemd (ca. 200g) (ca. 600g Baumwolle) (ca. 300g Baumwolle) Unterwäsche Socken T-Shirt (ca. 70g Baumwolle) (ca.
- Seite 18 BETRIEB Bedienfeld Display EIN/AUS Trockner ein- oder ausschalten. Die Display zeigt lhnen die Einstellungen, geschätzte Restzeit und Statusmeldungen an. Start/Pause Drücken Sie die Taste, um den Programme Trocknungsvoragang zu starten oder zu Je nach Brdarf können Sie das unterbrechen. entsprechende Programm ausw ählen Sonderfunktionen Mit diesen Tasten können Sie zus...
- Seite 19 BETRIEB Optionen Startzeitvorwahl Startzeitvorwahl Diese Funktion wird verwendet, um den Start des Trockenprogramms um bis zu 24 Stunden zu verzögern. Wenn das verzögerte Programm startet, beginnt die Zeit auf dem Display herunterzuzählen und das Verzögerungssymbol leuchtet auf. 1.Beladen Sie Ihre Wäsche und stellen Sie sicher, dass die Maschinentür geschlossen ist. 2.Drücken Sie die 【...
- Seite 20 BETRIEB Knitterschutz Knitterschutz Am Ende des Trocknungsvorgangs beträgt die Knitterschutzzeit 30 Minuten (Standard) oder 120 Minuten (ausgewählt). Diese Funktion verhindert das Knittern der Wäsche. Die Wäsche kann während der Knitterschutzphase entfernt werden. Mit Ausnahme von【Wolle】 【Auffrischen】 und 【Zeitprogramm】haben alle anderen Programme diese Funktion. Kindersicherung Kindersicherung 1.Diese Maschine verfügt über eine spezielle Kindersicherung, die verhindern kann, dass...
- Seite 21 BETRIEB UV Hygiene Hygiene Nach Auswahl des Programms können Sie die 【UV Hygiene】Funktion nach Bedarf aktivieren. Drücken Sie die 【UV Hygiene】-Taste, um diese Funktion auszuwählen. Drücken Sie erneut, um sie abzubrechen. Nach Auswahl der【UV Hygiene】Funktion werden Keime während des Trocknungsprozesses entfernt, was die Kleidung sauberer und sicherer macht.
- Seite 22 BETRIEB Anzeige Startzeitvorwahl Kindersicherung Restzeit-Anzeige/Fehlermeldung Warnung zum Reinigen der Filter Warnung zum Entleeren des Wasserbehälters Trockengrad (Bügelfeucht, Schranktrocken , Extratrocken Licht Signal Knitterschutz Kabelloses Netzwerk Fernbedienung Hygiene Auffrischen Baumwolle geeignet für Baumwoll- und Leinenwäsche Wolle geeignet für Wollwäsche Synthetik geeignet für Synthetikwäsche Trockengang für Wolle dieser Maschine wurde von The Woolmark Company getestet und genehmigt.
- Seite 23 BETRIEB Programme Bevor Sie das Gerät starten 1.Stecken Sie den Stecker in die Steckdose. 2.Legen Sie Ihre Wäsche locker in die Trommel. 3.Schließen Sie die Tür. Achten Sie darauf, keine Gegenstände einzuklemmen. 4.Schalten Sie das Gerät ein. Programmwähler 1.Wenn das LED-Display aufleuchtet, drehen Sie den Programmwähler, um das gewünschte Programm auszuwählen.
- Seite 24 BETRIEB Tabelle der Trocknungsprogramme ( *Programme können in der App eingestellt werden.) Verzö- Maximale Programme Anwendung/Eigenschaften Zeit gerung Beladung Für einlagige oder mehrschichtige Baumwäsche,die xtra vollständig getrocknet werden sollen, zur direkten Lagerung. 8.0kg Nein ür einlagige Baumwäsche, die feucht bleiben soll, Bügelfeucht zum Bügeln.
- Seite 25 4.0kg 2:00 1000rpm 0.81 8.0kg 1000rpm 3:50 1.80 Baumwolle Extra 4.0kg 2:20 1.10 1000rpm 8.0kg 1000rpm 2:50 1.40 Baumwolle MD20EH80WB-A3 Bügelfeucht 4.0kg 1000rpm 1:40 0.80 Synthetik Extra 3.5kg 1:40 0.80 800rpm Synthetik Schranktrocken 3.5kg 800rpm 1:30 0.65 Synthetik Bügelfeucht 3.5kg...
- Seite 26 App-Einrichtung und -Bedienung Verwenden Sie Ihr Gerät mit der SmartHome-App Stellen Sie sicher, dass: 1. Ihr Smartphone ist mit dem Heim-WLAN verbunden und Sie kennen das Netzwerkkennwort. 2. Sie befinden sich in der Nähe des Haushaltsgeräts. 3. Das 2,4-GHz-Band-Funksignal ist auf Ihrem WLAN-Router aktiviert. Befolgen Sie die folgenden Schritte, um in den Fernbedienungsmodus zu gelangen.
- Seite 27 App-Einrichtung und -Bedienung Starten Sie die Fernbedienung Drehen Sie den Knopf zufällig, um eines der Programme anzuzeigen, und drücken Sie [ Licht ] kontinuierlich, bis das Fernbedienungssymbol im Knopfdisplay aufleuchtet, was bedeutet, dass es in den Fernbedienungsmodus übergegangen ist und Sie mit der Fernbedienung beginnen können. Statusleuchte des drahtlosen Netzwerks Langsam blinkend Warten auf Verbindung...
- Seite 29 WARTUNG einigen Sie den Wärmetauscher Achtung! ！ Berühren Sie den Wärmetauscher nicht mit der Hand, da dies zu Verletzungen führen könnte. • Bei Bedarf, ca. alle 3 Monate, entfernen Sie die Flusen vom Wärmetauscher mit einem Staubsauger mit einer Bürste. •...
- Seite 30 WARTUNG eingung des Trockners Warnung! ！ • Trennen Sie das Netzkabel vor der Reinigung! • Reinigen Sie den Trockner mit einem feuchten Tuch, das nur mit sauberem Wasser angefeuchtet ist. • Verwenden Sie keine Lösungsmittel, Scheuermittel, Glasreiniger oder Allzweckreiniger. Diese könnten Kunststoffoberflächen und andere Teile beschädigen.
- Seite 31 WARTUNG Fehlerbehebung Viele Störungen und Fehler, die im täglichen Betrieb auftreten können, lassen sich leicht beheben. Zeit und Geld werden gespart, da kein Serviceanruf erforderlich ist. Der folgende Leitfaden kann Ihnen helfen, den Grund für eine Störung zu finden und zu beheben. Anzeige Grund Lösungen...
- Seite 32 WARTUNG Problem Lösung Überprüfen Sie die Stromversorgung. • •Die Anzeige leuchtet Überprüfen Sie, ob der Netzstecker eingesteckt ist. • nicht • Überprüfen Sie das ausgewählte Programm. 【Ein/Aus】. • Drücken Sie die Taste • Überprüfen Sie den Wasserbehälter. Wenn er voll ist, gießen Sie das Kondenswasser aus und starten Sie den Trockner neu.
- Seite 33 WARTUNG Technische Daten MD20EH80WB-A3 Modell Parameter Abmessung(L*B*H) 600 595 *845(mm) +2°C ~ +35°C Umgebungstemperatur Nennleistungsaufnahme 750W Nennspannung 220-240V~ Nennfrequenz 50Hz Kühlmittel R290 Gewicht des Produktes 45kg Nennlast 8.0kg CO - äqu 0.00t Menge des Kältemittels 130g Hinweis! • Die Nennkapazität ist die maximale Menge, die auf einmal getrocknet werden kann.
- Seite 34 WARTUNG Produktdatenblatt Modellkennung MD20EH80WB-A3 Nennkapazität 8,0 kg Trocknerart Kondensation Energieeffizienzklasse A+++ ❶ Gewichteter jährlicher Energieverbrauch (AE ) 175,4 kWh/Jahr Wäschetrockner mit Automatik oder Wäschetrockner ohne Automatik Automatisch EU-Umweltzeichen Energieverbrauch des Standard-Baumwollprogramms Gewichteter Energieverbrauch des Standard-Baumwollprogramms bei vollständiger Befüllung und Teilbefüllung...
- Seite 35 WARTUNG Produktdatenblatt Modellkennung MD20EH80WB-A3 8,0kg Nennkapazität Kondensation Trocknerart Energieeffizienzklasse Automatisch Automatisch oder nicht automatisch Energieverbrauch des Eco-Programms 0,96kWh Gewichteter Energieverbrauch des Eco-Programms bei vollständiger Befüllung und Teilbefüllung 1,70kWh Standard-Energieverbrauch des Eco-Programms 1,42kWh Energieverbrauch im Eco-Programm bei vollständiger Befüllung 0,81kWh Energieverbrauch im Eco-Programm bei Teilbefüllung...
- Seite 37 V1.0 16138200A19809...
