Waschtrockner
Bitte lesen Sie diese Bedienungsanlei-
tung aufmerksam durch.
Beachten Sie vor der Verwendung alle Anlei-
tungen und Erklärungen für die Installation.
Befolgen sie die Anweisungen sorgfältig. Be-
wahren Sie die Bedienungsanleitung für den
späteren Gebrauch griffbereit auf. Wenn das
Gerät verkauft oder an andere Personen wei-
tergegeben wird, stellen sie sicher, dass die
neuen Besitzer diese Bedienungsanleitung
erhalten.
Bedienungsanleitung
MODELL:
WT 7.860 iN
DE
www.midea.com
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Midea WT 7.860 iN
Inhaltszusammenfassung für Midea WT 7.860 iN
- Seite 1 Beachten Sie vor der Verwendung alle Anlei- tungen und Erklärungen für die Installation. MODELL: Befolgen sie die Anweisungen sorgfältig. Be- WT 7.860 iN wahren Sie die Bedienungsanleitung für den späteren Gebrauch griffbereit auf. Wenn das Gerät verkauft oder an andere Personen wei-...
-
Seite 2: Inhaltsverzeichnis
INHALT SICHERHEITSHINWEISE ■ Sicherheitshinweise ............2 INSTALLATION ■ Produktbeschreibung ............9 ■ Installation ..............10 BETRIEB ■ Schnellstart ..............13 ■ Vor jedem Waschen ............15 ■ Waschmittelfach .............. 16 ■ Bedienfeld ..............18 ■ Programme ..............19 ■ Optionen ................ 22 ■... -
Seite 3: Sicherheitshinweise
SICHERHEITSHINWEISE Sicherheitshinweise Bitte lesen und beachten Sie die Sicherheitshinweise in dieser Bedienungsan- leitung, um die Gefahren von Sach- und Personenschäden zu minimieren. Die Nichtbeachtung dieser Anleitung führt zum Verlust jeglicher Gewährleis- tung. Erklärung der Symbole Warnung! Diese Kombination aus Symbol und Signalwort deutet auf eine potenziell gefährliche Situation hin, die zum Tod oder zu schweren Verletzungen führen kann, wenn sie nicht vermieden wird. -
Seite 4: Installationsort Und Umgebung
SICHERHEITSHINWEISE • Das Gerät kann von Erwachsenen und Kindern ab 8 Jahren betrieben wer- den, sowie von Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangelnder Erfahrung, wenn eine angemessene Aufsicht vorhanden ist oder eine ausführliche Anleitung zur Benutzung des Geräts erteilt wurde, damit es in einer sicheren Weise betrieben werden kann. - Seite 5 SICHERHEITSHINWEISE • Betreiben Sie das Gerät nicht in Räumen mit Temperaturen unter 5°C. Dies kann Frostschäden verursachen. Sollte es unvermeidlich sein, müssen Sie das Wasser nach jedem Waschen vollständig entleeren (siehe Wartung - Rei- nigen des Flusensiebs, S. 27). • Verwenden Sie niemals brennbare Sprays oder explosive Substanzen in un- mittelbarer Nähe des Geräts.
- Seite 6 SICHERHEITSHINWEISE • Wasser- und Elektroanschluss müssen durch qualifizierte Fachkräfte herge- stellt wurden, nach den Herstellerangaben und den regionalen Sicherheitsbe- stimmungen. Warnung! • Verwenden Sie keine Mehrfachstecker oder Verlängerungskabel. • Das Gerät darf an keine externe Schaltvorrichtung (wie z.B. eine Zeitschaltuhr) oder an einen Stromkreis angeschlossen sein, der regelmäßig ein- und ausgeschaltet wird.
-
Seite 7: Betrieb Und Wartung
SICHERHEITSHINWEISE BETRIEB UND WARTUNG Warnung! • Stoppen Sie den Waschtrockner nicht, bevor das Trocknungsprogramm abgeschlossen ist. Wenn es aber dennoch erforderlich ist, entnehmen Sie rasch alle Wäschestücke und breiten Sie sie aus, damit die Hitze entweichen kann. • Der Waschtrockner darf nicht eingesetzt werden, wenn industrielle Chemikalien zur Reinigung verwendet wurden. -
Seite 8: Transport
SICHERHEITSHINWEISE • Ziehen Sie nach jedem Gebrauch und vor dem Reinigen des Geräts immer den Netzstecker und schließen Sie den Wasserhahn. • Gießen Sie zum Reinigen niemals Wasser über das Gerät. Gefahr von Strom- schlägen! • Reparaturarbeiten müssen vom Hersteller, der Servicevertretung oder von ei- ner entsprechend qualifizierten Fachkraft ausgeführt werden, um Gefährdun- gen zu vermeiden. - Seite 9 SICHERHEITSHINWEISE Verpackung/Altgeräte Dieses Zeichen zeigt an, dass dieses Produkt in der gesamten EU nicht über den normalen Hausmüll entsorgt werden darf. Führen Sie das Gerät einer kontrollierten Altstoffentsorgung zu, um eine Schädigung der Umwelt oder der menschlichen Ge- sundheit zu verhindern und um eine nachhaltige Wiederverwen- dung der Materialressourcen zu fördern.
-
Seite 10: Produktbeschreibung

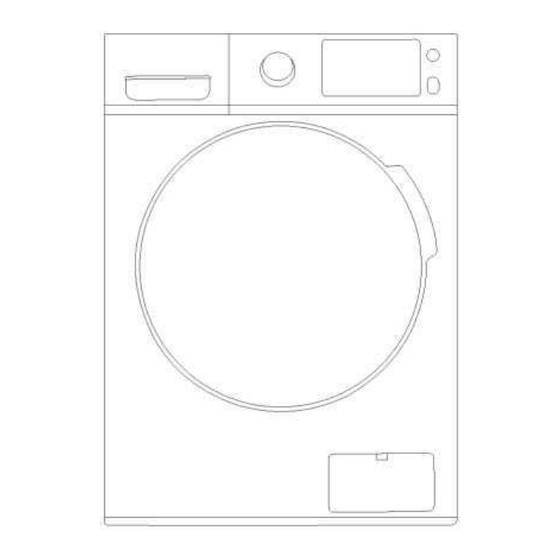

INSTALLATION Produktbeschreibung Obere Abdeckung Zulaufschlauch Bedienfeld Netzkabel Waschmittelfach Trommel Tür Serviceklappe Ablaufschlauch Hinweis! • Die Produktabbildung dient nur zur Illustration, bitte richten Sie sich als Referenz nach dem realen Produkt. Zubehör 4 x Transport 1 x Bedienungs- 1 x Zulaufschlauch anleitung Abdeckkappen für Kaltwasser... -
Seite 11: Installation
INSTALLATION Installation Aufstellbereich Warnung! • Ein stabiler Stand ist wichtig, damit die Maschine nicht wandert! Stellen Sie sicher, dass das Gerät waagerecht ausgerichtet und stabil steht. • Vergewissern Sie sich, dass die Maschine nicht auf dem Netzka- bel zu stehen kommt. W >... -
Seite 12: Anschluss Des Wasserzulaufschlauchs
INSTALLATION rnen der Transportschrauben. Warnung! • En ernen Sie unbedingt die Transportschrauben an der Rückseite des Geräts, bevor Sie es benutzen. Verschließen Sie die Öffnun- En ernen Sie die Schrauben einschließ- Lösen Sie die 4 Transport- gen mit den Abdeckkappen. schrauben mit einem lich der Gummiteile und bewahren Sie sie für einen späteren Gebrauch auf. - Seite 13 INSTALLATION Abwasserschlauch Warnung! • Knicken Sie den Abwasserschlauch nicht. • Verlegen Sie den Ablaufschlauch korrekt. Andernfalls kann es zu Wasserschäden kommen. • Der Ablaufschlauch darf höchstens 100cm bzw. muss mindestens 60cm vom Boden entfernt sein. Sonst kann es zu Funktionsstörungen kommen. Es gibt zwei Arten, das Ende des Abwasserschlauchs zu verlegen.
-
Seite 14: Betrieb
BETRIEB Schnellstart Vorsicht! • Bevor Sie waschen, achten Sie auf eine korrekte Installation des Waschtrockners. • Ihr Gerät wurde werkseitig gründlich überprüft. Um eventuelle Wasserreste und Gerü- che zu entfernen, sollte Ihr Gerät vor der ersten Inbetriebnahme gereinigt werden. Lassen Sie dazu das Baumwollprogramm bei 90°C ohne Wäsche und Waschmittel durchlaufen. -
Seite 15: Vor Dem Waschen
BETRIEB 1. Vor dem Waschen Erdungs- Haupt- kontakte wäsche Weichspüler Vorwäsche Türe schlie- Wasserhahn Waschmittel Einstecken Beladen ßen aufdrehen einfüllen Hinweis! • In das Fach I muss nur dann Waschmittel zugegeben werden, wenn die Vorwaschfunktion ge- wählt wird. 2. Waschen Programm wählen Wählen Sie die Drücken Sie auf Einschalten... -
Seite 16: Vor Jedem Waschen
BETRIEB Vor jedem Waschen • Die Umgebungstemperatur muss zwischen 0 und 40 °C liegen. Bei einem Betrieb unter 0°C können Einlaufventil, Abwasserpumpe und Schläuche beschädigt werden. Wurde die Ma- schine Frosttemperaturen ausgesetzt, muss entstandenes Eis im Zu- und Ablaufsystem der Maschine vollständig aufgetaut sein, bevor sie in Betrieb genommen wird. •... -
Seite 17: Waschmittelfach
BETRIEB Waschmittelfach Vorwäsche Hauptwäsche Weichspüler Entriegelung zum Herausneh- men des Waschmittelfachs Vorsicht! • In das Fach I muss nur dann Waschmittel zugegeben werden, wenn die Vorwasch- funktion gewählt wird. Programm Programm 20°C 60 Min. Waschen & Trocknen Wolle Waschen & Trocknen Mischwäsche Schnellwäsche 15' nur Trocknen... -
Seite 18: Waschmittelempfehlung
BETRIEB Waschmittelempfehlung Wasch- Empfohlenes Waschmittel Waschprogramme temp. Art der Textilien Baumwolle, ECO 40-60, Intensiv, Vollwaschmittel mit Bleichmitteln Mischwäsche, Waschen & Weißwäsche aus kochfester 40/60/90 und optischen Aufhellern Trocknen, Allergy Care, Steam Baumwolle oder Leinen Care ECO 40-60, Mischwäsche, Farbwaschmittel ohne Bleichmittel Buntwäsche aus Baumwolle Schnellwäsche 15‘, Synthetik, 20/30/40... -
Seite 19: Bedienfeld
BETRIEB Bedienfeld Ein/Aus Baumwolle Mein Programm 60 Min. Waschen Intensiv & Trocknen Waschen & Trocknen ECO 40-60 Schnellwäsche 15‘ Synthetik Start/Pause Mischwäsche nur Trocknen Auffrischen Wolle Allergy Care 20°C Startzeit- Wählen Funk on Trocknen Schleudern Temp. vorwahl nur Schleudern Steam Care Start/Pause Ein/Aus Schaltet das Gerät ein oder aus. - Seite 20 Für 60 Min. Waschen & Trocknen kann nicht der Trocknungsgrad ausgewählt werden.
- Seite 21 BETRIEB Programme Programmdauer Wäschemenge Energieverbrauch Wasserverbrauch Höchste Waschtem- Restfeuchtigkeit in % / Programm in kg Schleuderdrehzahl in h:min in kWh/Zyklus in l/Zyklus peratur °C in U/min 1500 60 Min. Waschen & Trocknen 1000 20°C Auffrischen Allergy Care 1500 Baumwolle 1200 nur Trocknen Intensiv Mischwäsche...
- Seite 22 BETRIEB 1) Maximales Trockengewicht der Tex , die im jeweiligen Programm behandelt werden können. 2) Höchste Temperatur, die im Waschprogramm mindestens 5 Minuten lang erreicht wird. 3) Res euch gkeit in Prozent Wassergehalt nach dem Programm und Schleudergeschwindig- keit. 4) Mit dem Programm ECO 40-60 kann normal verschmutzte Baumwollwäsche, die bei 40°C o- der bei 60°C waschbar ist, zusammen im gleichen Waschgang gewaschen werden.
-
Seite 24: Weitere Funktionen
BETRIEB Schleuderdrehzahl Dreh- zahl Bei Bedarf kann die Schleuderdrehzahl durch Drücken der Schleuderdrehzahltaste in den folgenden Stufen angepasst werden: 0 - 600 - 800 -1000 -1200 -1500 Verzögerter Programmstart Startzeit- vorwahl 1. Wählen Sie ein Programm. 2. Drücken Sie die Startzeitvorwahl und wählen Sie die Verzögerungszeit 0-24h. 3. - Seite 25 BETRIEB Trocknen Drücken Sie die Taste [Trocknen] mehrfach, um die gewünschte Trockenstufe einzustellen: Extra trocken / Normal trocken / Schonend trocken Extra trocken: Die Wäschestücke sind vollständig trocken und können sofort getragen werden. Normal trocken: Die Wäschestücke sind bereit für die Aufbewahrung im Kleiderschrank. Schonend trocken: Die Wäschestücke sind bügelfeucht.
- Seite 26 BETRIEB Nachlegen Start/Pause Mit dieser Funk on können Sie Wäsche nachlegen, wenn das Waschprogramm be- 3Sek. drücken = Wäsche nachlegen reits begonnen hat. Die Funk on Nachlegen steht nicht zur Verfügung, wenn der Wasserstand über die Unterkante der Türdichtung reicht oder die Waschtempera- tur sehr hoch ist.
-
Seite 27: Wartung
WARTUNG Reinigung und Pflege Warnung! • Ziehen Sie vor dem Reinigen des Geräts immer den Netzstecker und schließen Sie den Wasser- hahn. Reinigen des Gehäuses Die richtige Pflege kann die Lebensdauer der Waschmaschine verlän- gern. Die Oberfläche kann mit verdünnten, nicht scheuernden Reini- gungsmitteln gereinigt werden. -
Seite 28: Reinigen Des Einlassfilters
WARTUNG Reinigen des Einlassfilters Hinweis! • Ein abnehmender Wasserzufluss ist ein Zeichen dafür, dass der Filter gereinigt werden muss. 1. Schließen Sie den Wasserhahn und schrauben Sie den Wasserzulaufschlauch vom Wasser- hahn ab. 2. Reinigen Sie den Filter mit einer Bürste. 3. -
Seite 29: Reinigen Des Flusensiebs
WARTUNG Reinigen des Flusensiebs Warnung! • Vergewissern Sie sich, dass die Maschine das Waschprogramm beendet hat und entleert ist. Schalten Sie sie das Gerät aus und ziehen Sie den Netzstecker. • Seien Sie vorsichtig, das Wasser kann heiß sein. Lassen Sie das Wasser abkühlen. Verbrühungsge- fahr! •... -
Seite 30: Fehlerbehebung
WARTUNG Fehlerbehebung Wenn es mit dem Gerät ein Problem gibt, versuchen Sie es anhand der folgenden Tabelle zu lösen. Wenn das Problem weiterhin besteht, wenden Sie sich bi e an den Kundendienst. Beschreibung Mögliche Ursache Lösung Das Gerät startet Die Tür ist nicht rich g geschlos- Schließen Sie die Tür ordnungsge- nicht. -
Seite 31: Technische Daten
Teilen an. Die Türe der Maschine darf keinesfalls als Handgriff verwendet werden. Technische Daten Stromversorgung 220-240V~, 50Hz Max. Strom Standard Wasserdruck 0,05MPa-1 MPa Modell Nennleistung Nettogewicht Fassungsvermögen Abmessungen (BxTxH mm) Waschen / Trocknen WT 7.860 iN 8,0/6,0kg 595*475*850 65kg 1900W... -
Seite 32: Produktdatenblätter
WT 7.860 iN... - Seite 34 MIDEA EUROPE GmbH Tel.: 06196 - 90200 Fax: 06196 - 90 20 120 Ludwig- Erhard-Straße 14 E-Mail: info-meg@midea.com service-meg@midea.com 65760 Eschborn, Germany Homepage: www.midea-home.com www.mideagermany.de...
