Albrecht AE 6199 ANC Bedienungsanleitung
Verwandte Anleitungen für Albrecht AE 6199 ANC
Inhaltszusammenfassung für Albrecht AE 6199 ANC

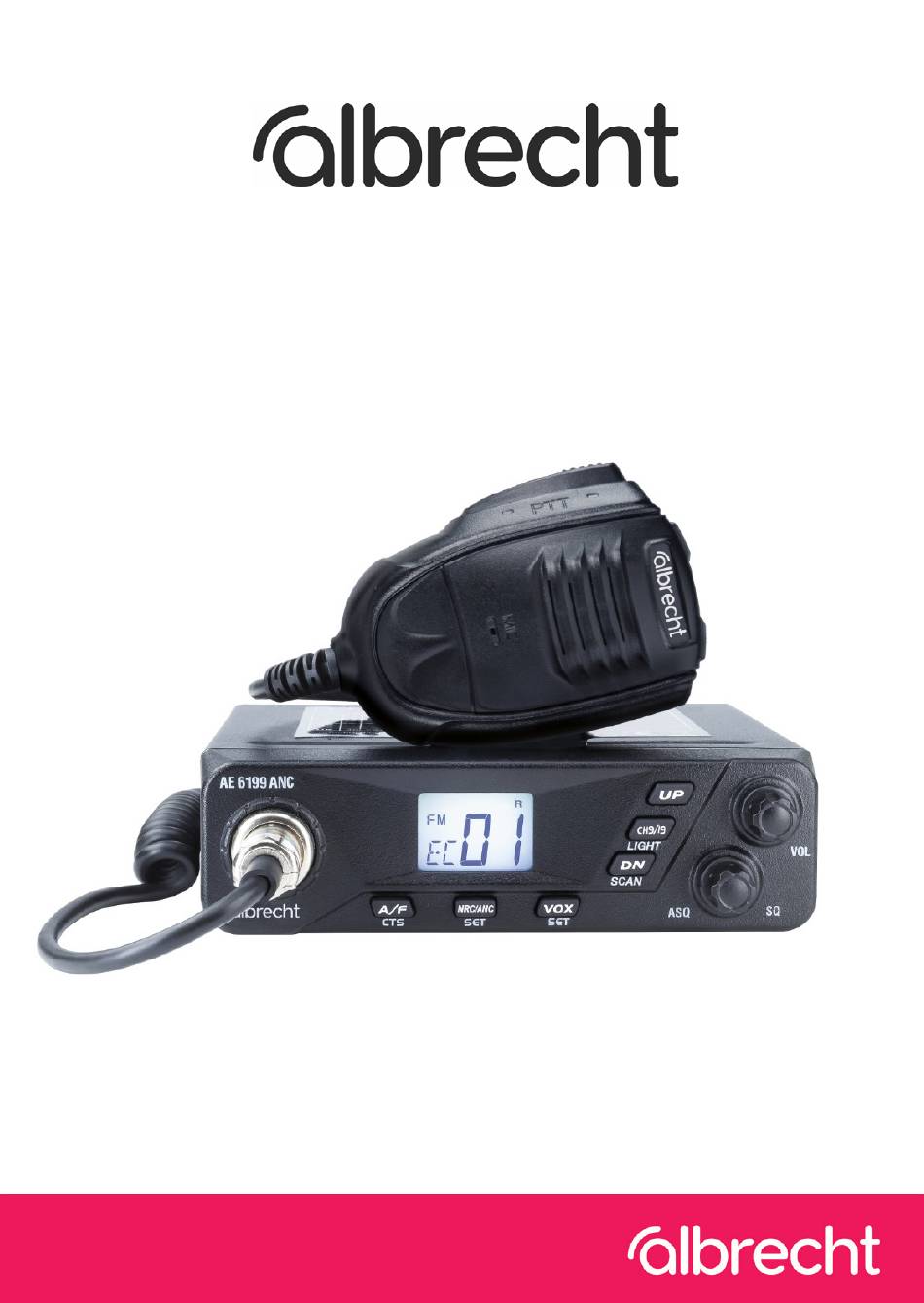

- Seite 1 CB Funkgerät AE 6199 ANC CB radio AE 6199 ANC Bedienungsanleitung / Manual Deutsch / English / Français / Italiano...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis 1. Wichtige Informationen .................3 2. Lieferumfang..................3 3. Bedienelemente und Anschlüsse ............4 4. Installation des Gerätes ................6 4.1. Installation der Antenne ..............6 4.2. 12 V / 24 V DC-Stromversorgung ..........6 5. Bedienung ....................7 5.1. Einschalten und Einstellen der Lautstärke ........7 5.2. -
Seite 3: Wichtige Informationen
1. Wichtige Informationen Bitte lesen Sie sich diese Hinweise vor Installation und Betrieb Ihres AE 6199 ANC Funkgeräts aufmerksam durch. Bitte verwenden Sie nur das Originalmikrofon an dem CB- Funkgerät, da ansonsten die einwandfreie Funktion der VOX Freisprechfunktion nicht gewährleistet sein könnte. -
Seite 4: Bedienelemente Und Anschlüsse
3. Bedienelemente und Anschlüsse Die Zweitfunktion (in Klammern) wird durch langes Drücken der jeweiligen Taste aktiviert. Beschreibung Funktion Mikrofonbuchse 6-polige Mikrofonbuchse Display Anzeige von allen Funktionen Aufwärts in Menüs bewegen Volume Drehrad Lautstärke ändern A/F / (CTS) Umschaltung AM/FM / (CTCSS/DCS) NRC/ANC / (SET) NRC/ANC aktivieren / (Einstellungen) VOX / (SET) -
Seite 6: Installation Des Gerätes
4.2. 12 V / 24 V DC-Stromversorgung 12 V / 24 V DC-Stromversorgung Das AE 6199 ANC kann ohne Umschaltung sowohl an ein 12 V Das AE 6199 ANC kann ohne Umschaltung sowohl an ein 12 V oder 24 V Bordnetz angeschlossen werden. -
Seite 7: Bedienung
Zum Einschalten drehen Sie den VOL Drehregler nach rechts. Die Lautstärke erhöhen Sie durch drehen im Uhrzeigersinn. 5.2. Die Auswahl der richtigen Ländereinstellung Die AE 6199 ANC unterstützt alle aktuellen europäischen CB- Funk Standards. Die werksseitige Standardeinstellung ist ‘E’. Vorgehensweise zum Umschalten der Ländereinstellung: •... -
Seite 8: Auswahl Des Betriebskanals
Drücken Sie die entsprechende Taste länger, um fortlaufend die Kanäle nach oben oder unten zu wechseln (DN für länger als 5 Sek. drücken aktiviert den Kanalsuchlauf). 5.5. Rauschsperre (Squelch) Die AE 6199 ANC verfügt über 3 Rauschsperren • Automatische Rauschsperre (ASQ) •... -
Seite 9: Ctcss / Dcs Tonsquelch
5.5.2. CTCSS / DCS Tonsquelch Neben manuellen automatischen Squelch, verfügt das AE 6199 ANC außerdem über CTCSS / DCS Töne. CTCSS / DCS fügt der Übertragung einen unhörbaren Ton hinzu. Sofern aktiviert, öffnet sich die Rauschsperre nur, wenn das Signal einer Gegenstation mit dem gleichen Ton empfangen wird. -
Seite 10: Manuelle Rauschsperre
5.5.3. Manuelle Rauschsperre Durch Drehen des Squelchreglers SQ wird das Kanalrauschen ausgeblendet. Je weiter der Regler gedreht wird, umso stärker muss ein Empfangssignal sein, um die Rauschsperre zu öffnen. Üblicherweise wird die Rauschsperre so eingestellt, dass sie gerade so den Lautsprecher stumm schaltet. Vorteil: Die manuelle Rauschsperre kann so eingestellt werden, so dass nur noch Stationen aus dem Nahbereich zu hören sind. -
Seite 11: Vox Funktion
5.8. VOX Funktion Drücken Sie die Taste VOX kurz, um die VOX-Funktion ein- oder auszuschalten. Wenn die VOX-Funktion aktiviert ist, schaltet das Funkgerät automatisch auf Sendung, sobald es Sprache erkennt. Sie müssen das Mikrofon nicht mehr zum Senden in die Hand nehmen. Die aktive VOX Funktion wird im Display mit dem Symbol angezeigt. -
Seite 12: S-Meter
Das S-Meter zeigt die aktuelle Signalstärke an. Die Stärke wird unten links im Display mit dem Symbol angezeigt. Je mehr Striche angezeigt werden, desto stärker ist das Signal. 5.10. Scan-Modus Ihr AE 6199 ANC verfügt über eine automatische Kanalsuche, benutzt werden kann, um alle Kanäle nacheinander zu beobachten. -
Seite 13: Nrc/Anc Rauschunterdrückung
5.12. NRC/ANC Rauschunterdrückung Halten Sie die NRC/ANC Taste gedrückt, um die Funktion zu konfigurieren. Schalten Sie mit der NRC/ANC Taste zwischen der Stufe für NRC und ANC um, und verwenden Sie die UP/DN Tasten um die Stufe einzustellen. Eine höhere Stufe verstärkt die Rauschunterdrückung, kann aber in Situationen mit viel Störgeräuschen zu Audioverzerrungen führen. -
Seite 14: Externer Lautsprecher
6. Externer Lautsprecher Abhängig von den Umgebungsgeräuschen empfiehlt es sich, einen externen Lautsprecher anzuschließen. Übliche, kommerzielle Funk-Lautsprecher mit 4-8 Ohm Impedanz und 2-4 W minimaler Leistung können eingesteckt werden. 7. Spezifikationen Mikrofonbuchse-Verdrahtung Pin 1 Mic-Audio Pin 2 PTT-RX (Empfangskontakt gegen Masse) Pin 3 PTT-TX (Sendekontakt gegen Masse) Pin 4... -
Seite 15: Ctcss Ton Frequenztabelle
Empfänger Empfindlichkeit FM 0,8 μV für 20 dB SINAD Empfindlichkeit AM 1,5 μV für 20 dB SINAD Frequenzgang 300 Hz bis 3 kHz Nachbarkanaldämpfung besser als 60 dB (EN 300 135-1) Audio-Ausgangsleistung 3 Watt an 8 Ohm Last Rauschsperre- 0,2 μV bis 1 mV Empfindlichkeit Stromaufnahme 0,3 A nominal/1,2 A maximal... -
Seite 16: Garantie Und Informationen Zum Recycling
8. Garantie und Informationen zum Recycling Wir sind gesetzlich verpflichtet, jedem Gerät Informationen zur Entsorgung und Garantie, sowie eine EU-Konformitätserklärung mit den Anweisungen für die Verwendung in verschiedenen Ländern beizufügen. Diese Informationen finden Sie auf den folgenden Seiten. 2 Jahre Garantie ab Kaufdatum Der Hersteller/Händler gibt für dieses Produkt zwei Jahre Garantie ab Kaufdatum. -
Seite 17: Ce-Konformitätserklärung
9. CE-Konformitätserklärung Standards und Richtlinien Hiermit erklärt Alan Electronics GmbH, dass das Radiogerät Modell AE 6199 ANC in Einklang mit der Verordnung 2014/53/EU steht. Der vollständige Text der EU-Konformitätserklärung kann unter nachstehender Internetadresse abgerufen werden: http://service.alan-electronics.de/CE-Papiere/ 9.1. EEAG und Recycling Die europäischen Gesetze verbieten die Entsorgung... -
Seite 18: Serviceadresse
D-63303 Dreieich Wenden Sie sich telefonisch an unsere Servicehotline +49 (0) 6103/9481 - 66 (normaler Tarif im deutschen Festnetz) oder schreiben Sie uns eine E-Mail: service@albrecht-midland.de Druckfehler vorbehalten. © 2025 Alan Electronics GmbH Daimlerstraße 1g - 63303 Dreieich - Deutschland... - Seite 19 CB radio AE 6199 ANC Manual English...
- Seite 37 Radio CB AE 6199 ANC Mode d’emploi Français...
