5.
Geben Sie den manuell gemessenen Abtragswert als Gesamtabtragswert im Bildschirm
Process (Prozess) von TargetMaster ein. Siehe
7.5.4
Target mode (Zielmodus)
Der Target mode (Zielmodus) erfordert genaue

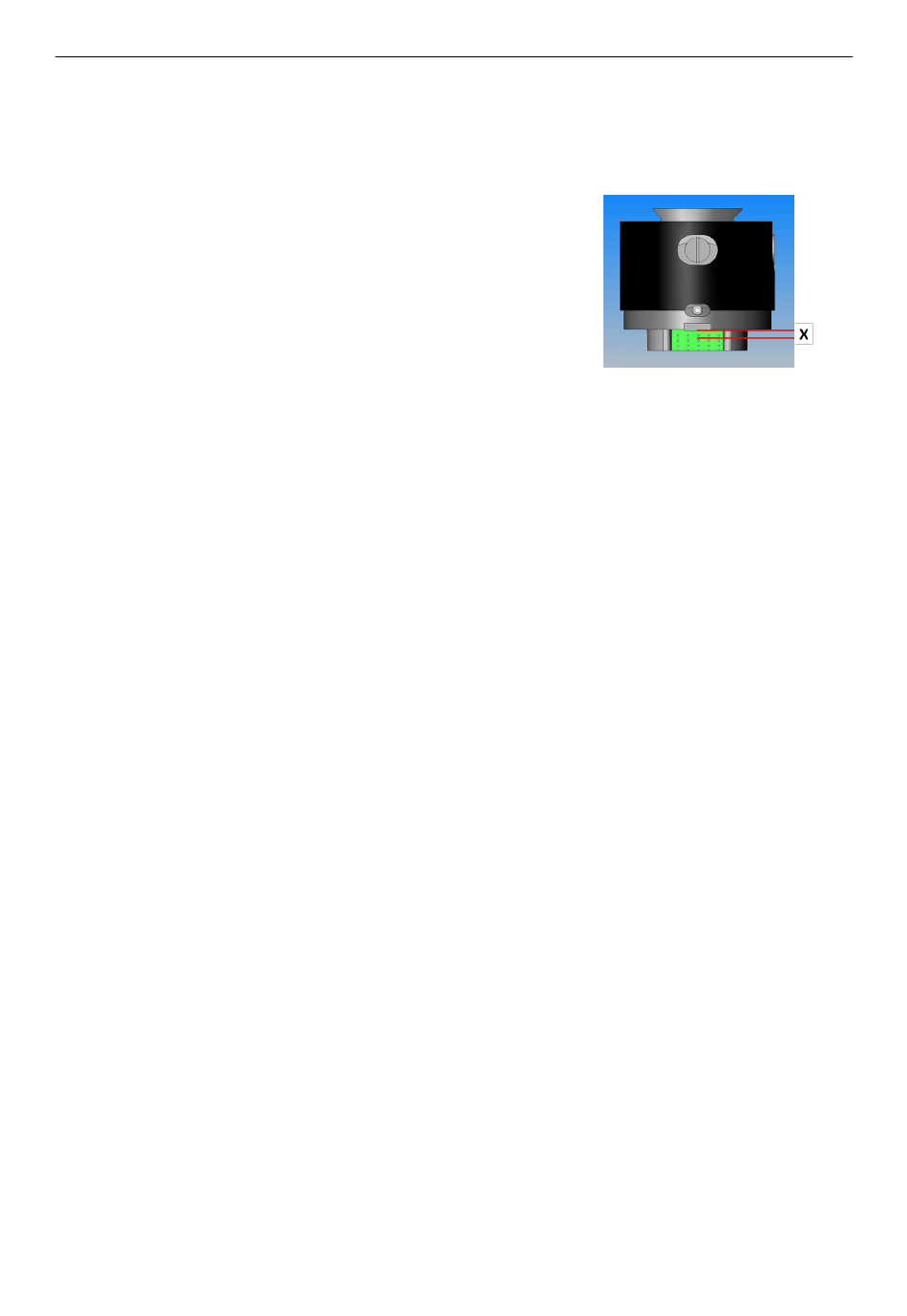

Messungen des Abstands von der Referenzkante von
TargetGrip zum Zielbereich (Abstand X in der Abbildung).
Verwenden Sie diese Messungen TargetZ oder TargetX.
Weitere Informationen zum Anschluss von TargetX und TargetZ finden Sie in der Betriebsanleitung
der jeweiligen Einheit.
1.
Achten Sie darauf, dass die Probe korrekt in TargetGrip eingesetzt ist. Der Zielbereich muss
parallel zur Referenzkante liegen.
2.
Richten Sie den Zielbereich im Bildschirm von TargetX oder TargetZ am vertikalen Fadenkreuz
aus.
3.
Setzen Sie die Einstellung auf Null. Dies ist der Startreferenzpunkt. Verfahren Sie TargetGrip
danach nicht mehr auf der Y-Achse .
4.
Verfahren Sie die Probe mithilfe der Bedienelemente von TargetX oder TargetZ, bis die Linien
auf dem Bildschirm an der Referenzkante von TargetGrip ausgerichtet sind.
5.
Die Differenz zwischen dem ersten Messwert und diesem Wert ist der Zielwert (Abstand X in
der Abbildung).
Der Bildschirm Target mode (Zielmodus)
Wenn Sie eine Methode basierend auf dem Target mode (Zielmodus) auswählen, zeigt der
Bildschirm den Abstand zum Ziel und den Abstand pro Stufe an. In dieser Phase können Sie den
Zielabstand und die Abtragsrate pro Stufe bearbeiten. Siehe auch
Wenn Sie den Prozess starten, zeigt der Bildschirm den Restabstand zum Ziel an.
Verbleibende Zeit bis zum Ziel
Sie können den Restabstand auf dem Bildschirm verfolgen, während Sie eine Präparation basierend
auf dem Target mode (Zielmodus) durchführen.
Wenn der Abstand zum Schleif-/Polierübergang größer als 175 µm ist, wird das elektronische
Messsystem verwendet und der Bildschirm zeigt den immer kleiner werdenden Abstand an.
Zwei Schleifstufen
Wenn Sie zwei aufeinanderfolgende Schleifstufen wählen, können bis zu 50 µm automatisch von
der ersten zur zweiten Schleifstufe überführt werden.
TargetDoser
Werte manuell eingeben
Werte manuell eingeben ►33
7 Betrieb des Geräts
►33.
37
