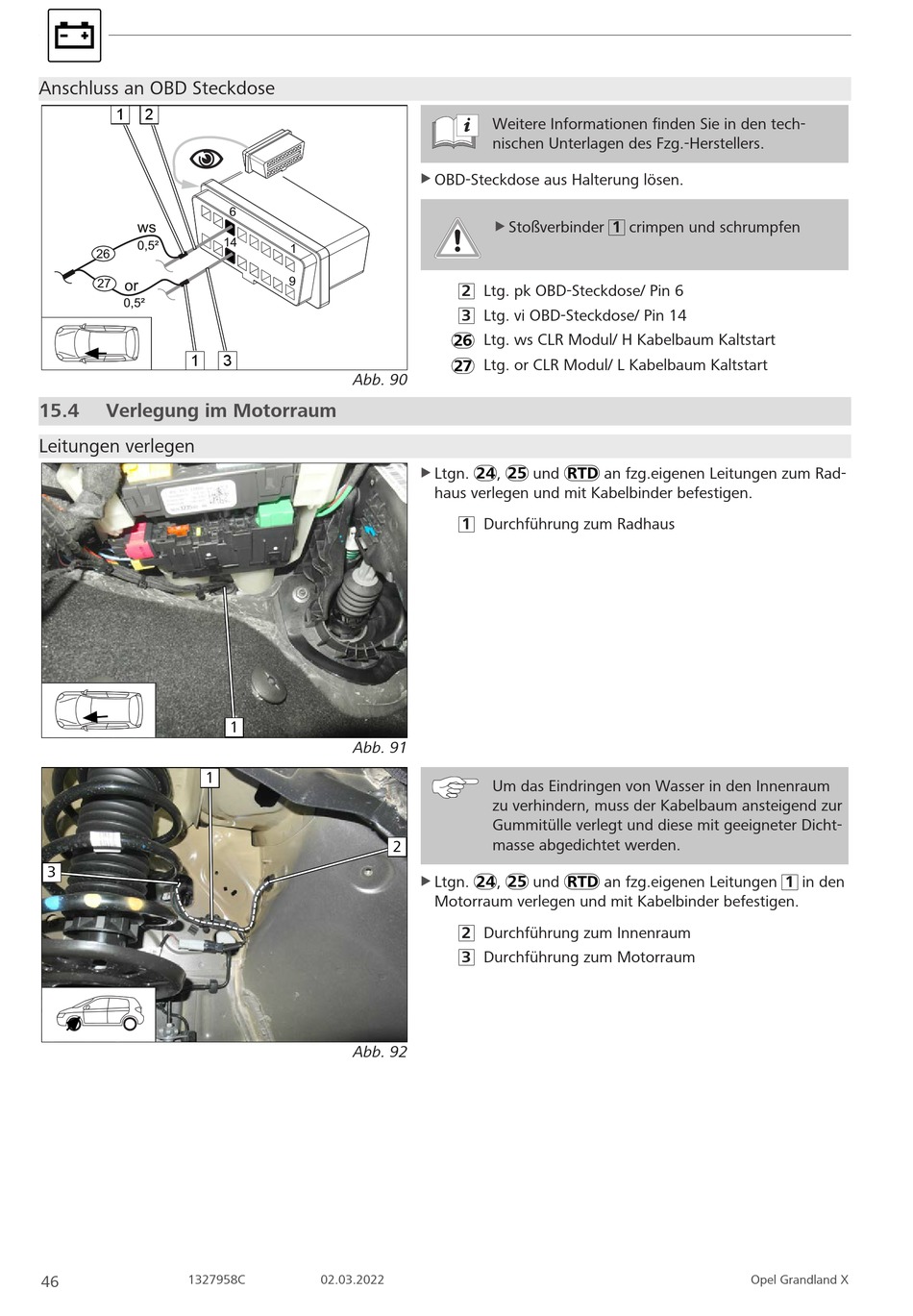

Anschluss an OBD Steckdose
1 2
ws
0,5²
26
27
or
0,5²
1
15.4 Verlegung im Motorraum
Leitungen verlegen
1
3
1327958C
46
6
14
1
9
3
Abb. 90
1
Abb. 91
2
Abb. 92
02.03.2022
Weitere Informationen finden Sie in den tech-
nischen Unterlagen des Fzg.-Herstellers.
OBD-Steckdose aus Halterung lösen.
u
Stoßverbinder 1 crimpen und schrumpfen
u
2 Ltg. pk OBD-Steckdose/ Pin 6
3 Ltg. vi OBD-Steckdose/ Pin 14
Ltg. ws CLR Modul/ H Kabelbaum Kaltstart
Ltg. or CLR Modul/ L Kabelbaum Kaltstart
u Ltgn. , und
haus verlegen und mit Kabelbinder befestigen.
1 Durchführung zum Radhaus
Um das Eindringen von Wasser in den Innenraum
zu verhindern, muss der Kabelbaum ansteigend zur
Gummitülle verlegt und diese mit geeigneter Dicht-
masse abgedichtet werden.
Ltgn. , und
u
Motorraum verlegen und mit Kabelbinder befestigen.
2 Durchführung zum Innenraum
3 Durchführung zum Motorraum
an fzg.eigenen Leitungen zum Rad-
an fzg.eigenen Leitungen 1 in den
