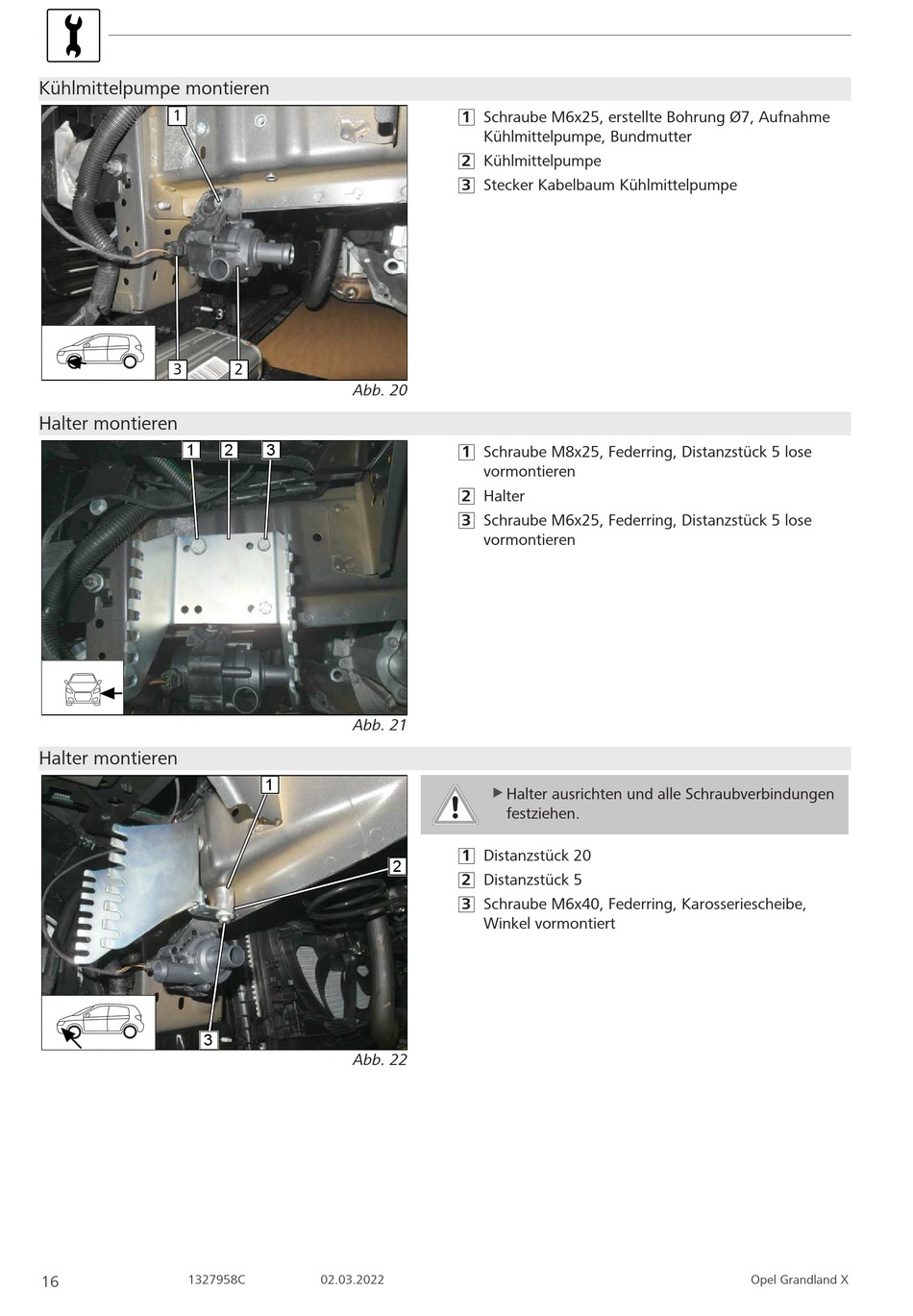

Webasto Thermo Top Evo Einbaudokumentation Seite 16

Kühlmittelpumpe montieren
1
3
Halter montieren
1
Halter montieren
3
1327958C
16
2
Abb. 20
2 3
Abb. 21
1
2
Abb. 22
02.03.2022
1 Schraube M6x25, erstellte Bohrung Ø7, Aufnahme
Kühlmittelpumpe, Bundmutter
2 Kühlmittelpumpe
3 Stecker Kabelbaum Kühlmittelpumpe
1 Schraube M8x25, Federring, Distanzstück 5 lose
vormontieren
2 Halter
3 Schraube M6x25, Federring, Distanzstück 5 lose
vormontieren
Halter ausrichten und alle Schraubverbindungen
u
festziehen.
1 Distanzstück 20
2 Distanzstück 5
3 Schraube M6x40, Federring, Karosseriescheibe,
Winkel vormontiert
Opel Grandland X
