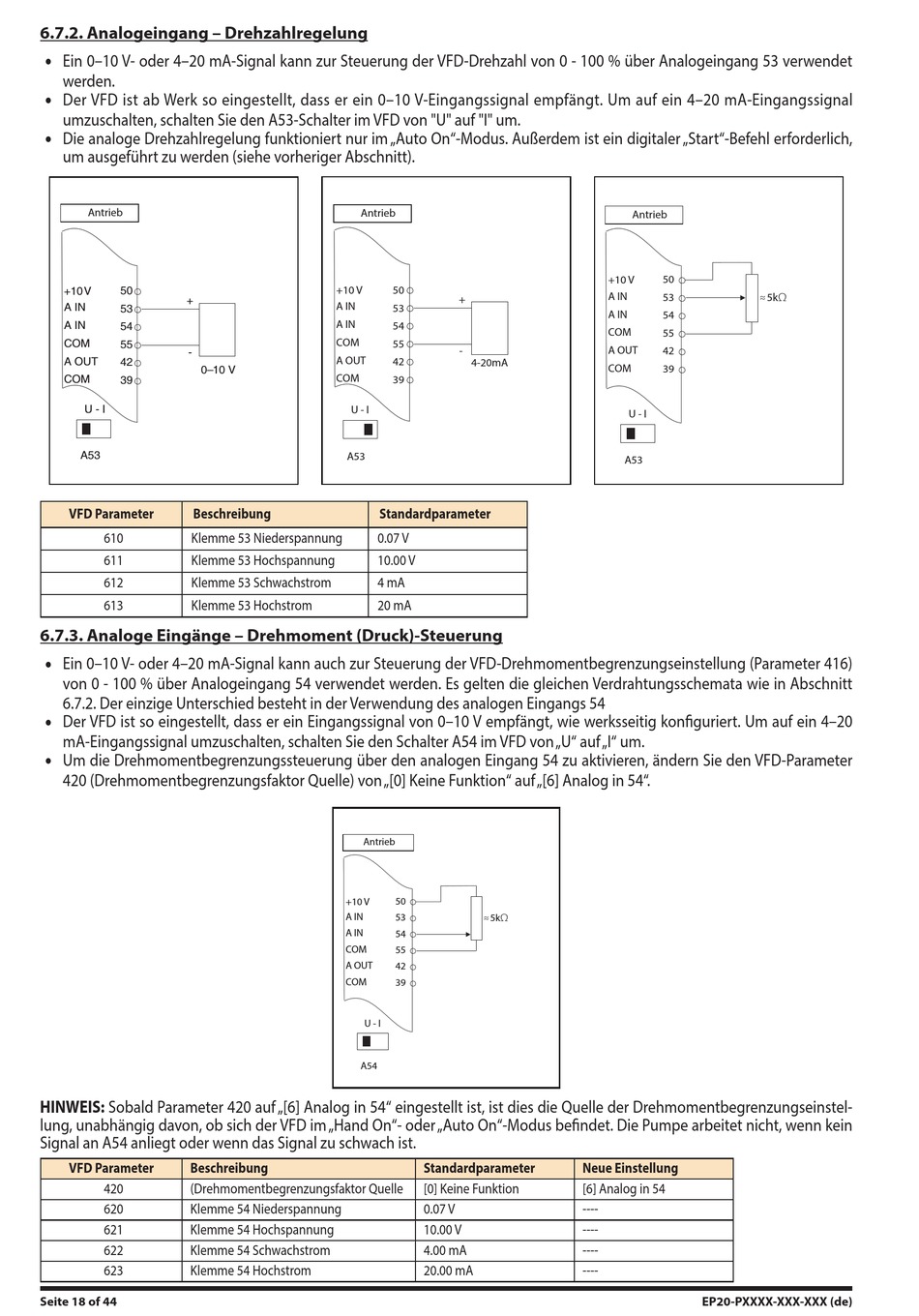

6.7.2. Analogeingang – Drehzahlregelung
Ein 0–10 V- oder 4–20 mA-Signal kann zur Steuerung der VFD-Drehzahl von 0 - 100 % über Analogeingang 53 verwendet
werden.
Der VFD ist ab Werk so eingestellt, dass er ein 0–10 V-Eingangssignal empfängt. Um auf ein 4–20 mA-Eingangssignal
umzuschalten, schalten Sie den A53-Schalter im VFD von "U" auf "I" um.
Die analoge Drehzahlregelung funktioniert nur im „Auto On"-Modus. Außerdem ist ein digitaler „Start"-Befehl erforderlich,
um ausgeführt zu werden (siehe vorheriger Abschnitt).
Antrieb
+10V
50
+
A IN
53
A IN
54
COM
55
-
A OUT
42
0–10 V
COM
39
U - I
A53
VFD Parameter
Beschreibung
610
Klemme 53 Niederspannung
611
Klemme 53 Hochspannung
612
Klemme 53 Schwachstrom
613
Klemme 53 Hochstrom
6.7.3. Analoge Eingänge – Drehmoment (Druck)-Steuerung
Ein 0–10 V- oder 4–20 mA-Signal kann auch zur Steuerung der VFD-Drehmomentbegrenzungseinstellung (Parameter 416)
von 0 - 100 % über Analogeingang 54 verwendet werden. Es gelten die gleichen Verdrahtungsschemata wie in Abschnitt
6.7.2. Der einzige Unterschied besteht in der Verwendung des analogen Eingangs 54
Der VFD ist so eingestellt, dass er ein Eingangssignal von 0–10 V empfängt, wie werksseitig konfiguriert. Um auf ein 4–20
mA-Eingangssignal umzuschalten, schalten Sie den Schalter A54 im VFD von „U" auf „I" um.
Um die Drehmomentbegrenzungssteuerung über den analogen Eingang 54 zu aktivieren, ändern Sie den VFD-Parameter
420 (Drehmomentbegrenzungsfaktor Quelle) von „[0] Keine Funktion" auf „[6] Analog in 54".
HINWEIS: Sobald Parameter 420 auf „[6] Analog in 54" eingestellt ist, ist dies die Quelle der Drehmomentbegrenzungseinstel-
lung, unabhängig davon, ob sich der VFD im „Hand On"- oder „Auto On"-Modus befindet. Die Pumpe arbeitet nicht, wenn kein
Signal an A54 anliegt oder wenn das Signal zu schwach ist.
VFD Parameter
Beschreibung
420
(Drehmomentbegrenzungsfaktor Quelle
620
Klemme 54 Niederspannung
621
Klemme 54 Hochspannung
622
Klemme 54 Schwachstrom
623
Klemme 54 Hochstrom
Seite 18 of 44
Antrieb
+10 V
50
+
A IN
53
A IN
54
COM
55
-
A OUT
42
4-20mA
COM
39
U - I
A53
Standardparameter
0.07 V
10.00 V
4 mA
20 mA
Antrieb
50
+10 V
≈ 5kΩ
A IN
53
A IN
54
COM
55
A OUT
42
COM
39
U - I
A54
Standardparameter
[0] Keine Funktion
0.07 V
10.00 V
4.00 mA
20.00 mA
Antrieb
50
+10 V
A IN
53
A IN
54
COM
55
A OUT
42
COM
39
U - I
A53
Neue Einstellung
[6] Analog in 54
----
----
----
----
