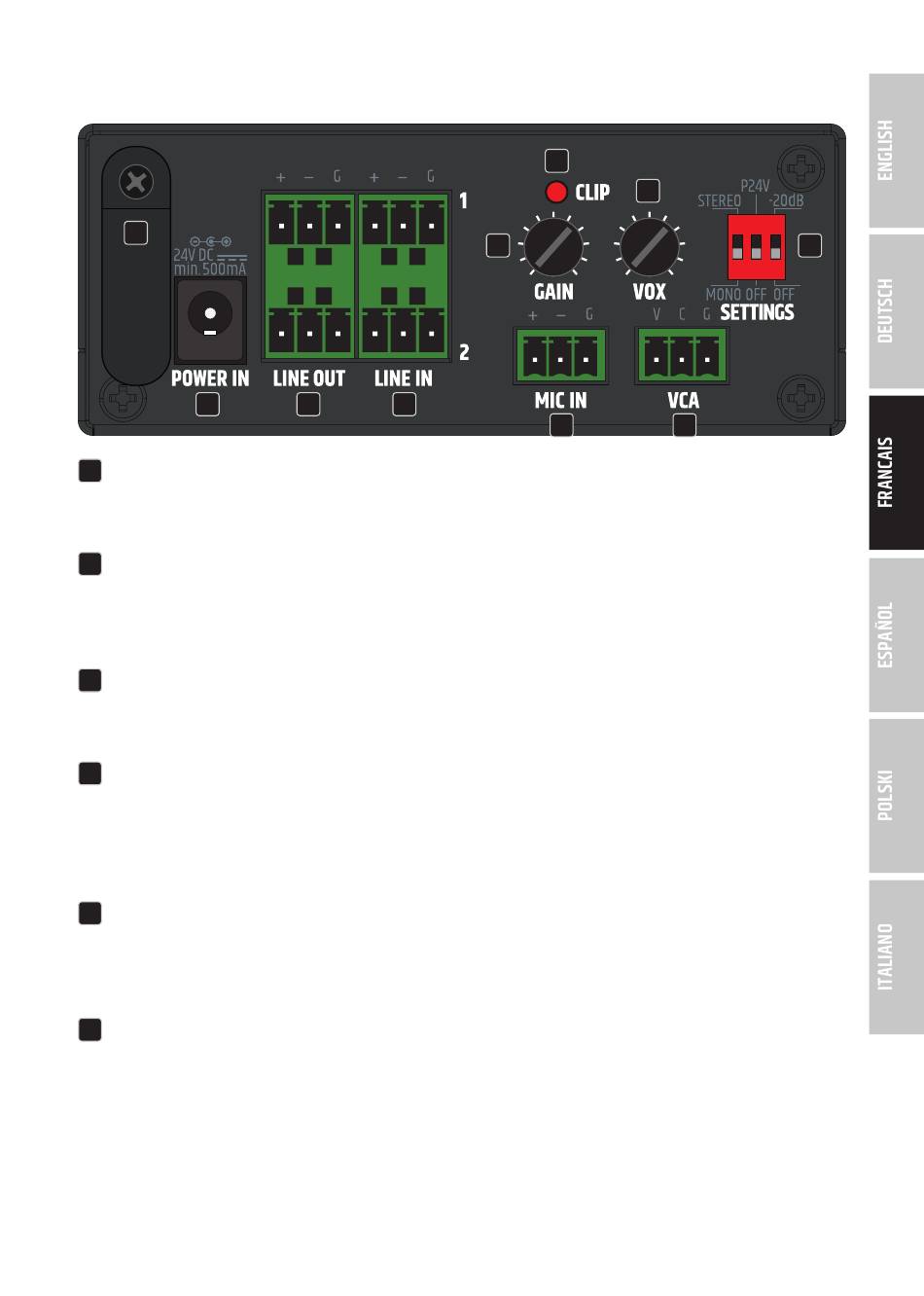

CONNECTEURS, UTILISATION ET INDICATEURS

2
1
POWER IN
1
Embase basse tension pour alimentation de l'appareil. Pour éviter d'endommager l'appareil, n'utilisez
que le bloc d'alimentation électrique d'origine (livré).
DÉCHARGE DE TRACTION
2
Faites passer le câble souple provenant du bloc d'alimentation par la décharge de traction, afin de
protéger l'embase basse tension, la fiche basse tension et le câble contre les dommages et d'éviter
que la fiche ne soit débranchée involontairement.
MIC IN
3
Entrée microphone sur connecteur Euroblock à 3 points (barrette Euroblock livrée).
Les points +, - et G sont affectés au signal de sortie symétrique.
GAIN
4
Potentiomètre de réglage de préamplification du signal de l'entrée micro. Réglez le potentiomètre de
gain de façon à ce que le témoin d'écrêtage de la voie ne s'allume que brièvement lors des crêtes de
niveau du signal. Si la LED d'écrêtage s'allume en permanence, réduisez le gain. Si nécessaire, le niveau
du signal peut être atténué de 20 dB (voir section 10 RÉGLAGES)
CLIP
5
L'indicateur rouge CLIP indique que l'entrée fonctionne à la limite de la distorsion.
Réduisez alors le niveau du signal à l'aide du potentiomètre GAIN, ou directement sur l'appareil de
lecture, de manière à ce que le voyant CLIP ne s'allume plus.
VOX
6
Le potentiomètre VOX permet de définir la valeur de seuil audio pour le circuit de coupure automatique
du son des entrées LINE IN 1 et 2 qui s'active lorsque le signal de l'entrée micro atteint le niveau prédéfini.
Lorsque le niveau d'entrée du canal micro retombe en dessous du seuil fixé, la coupure des entrée
ligne est annulée. Réglez le volume du canal à l'aide du potentiomètre MIC VOLUME situé sur la face
avant de l'appareil.
8 7
5
6
4
3
ON
10
1 2 3
9
