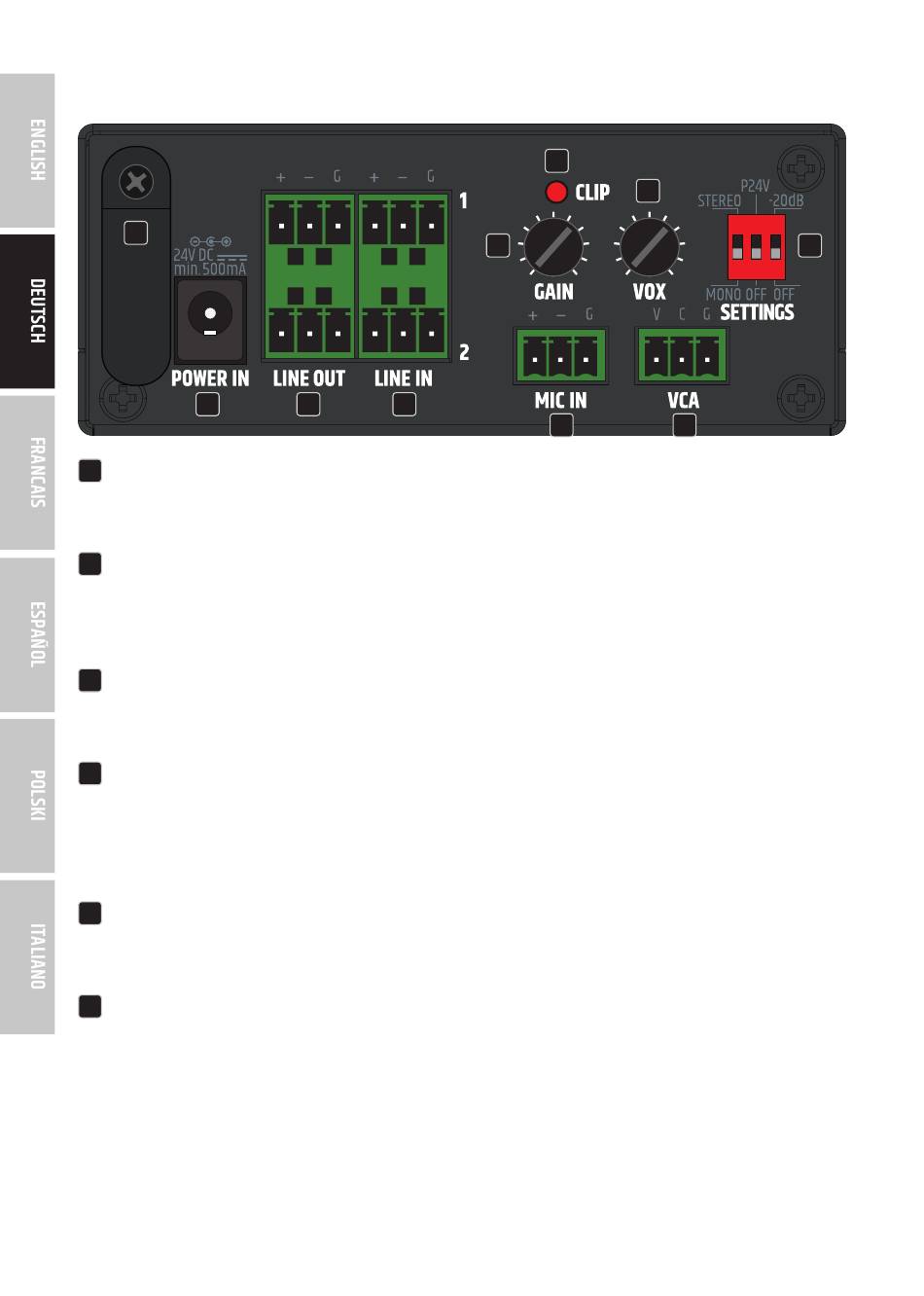

ANSCHLÜSSE, BEDIEN- UND ANZEIGEELEMENTE
2
1
POWER IN
1
Kleinspannungsbuchse zur Spannungsversorgung des Geräts. Um Schäden am Gerät zu vermeiden,
verwenden Sie bitte ausschließlich das Original Netzteil (Netzteil im Lieferumfang enthalten).

ZUGENTLASTUNG

2
Nutzen Sie die Zugentlastung für das flexible Kabel des Netzteils, um die Kleinspannungsbuchse, den
Kleinspannungsstecker und das Kabel des Netzteils vor Beschädigung zu schützen und ein ungewolltes
Herausziehen des Steckers zu vermeiden.
MIC IN
3
Mikrofoneingang mit 3-poligem Klemmleistenanschluss (Klemmleiste im Lieferumfang enthalten).
Die Pole +, - und G sind für das symmetrische Eingangssignal vorgesehen.
GAIN
4
Regler zum Einstellen der Vorverstärkung des anliegenden Mikrofonsignals. Stellen Sie den Gain-Regler
so ein, dass die zugehörige Clip-LED nur bei Pegelspitzen des Signals kurz aufleuchtet. Vermeiden Sie
permanentes Leuchten der Clip-LED durch Reduzierung der Vorverstärkung. Bei Bedarf kann der Signal-
pegel um 20 dB reduziert werden (siehe Punkt 10 SETTINGS)
CLIP
5
Die rote CLIP-LED leuchtet, wenn der Eingang an der Verzerrungsgrenze betrieben wird.
Reduzieren Sie den Signalpegel am Regler GAIN, so dass die CLIP-LED nicht mehr leuchtet.
VOX
6
Die VOX-Steuerung ermöglicht es, für den Mikrofonkanal einen Audio-Schwellwert für einen automatischen
Mute-Schaltkreis festzulegen, so dass die Line-Eingänge LINE IN 1 und 2 stummgeschaltet werden,
sobald das Eingangssignal den vordefinierten Pegel erreicht. Sobald der Eingangspegel des Mikrofonkanals
unter den eingestellten Schwellwert fällt, wird die Stummschaltung der Line-Eingänge wieder aufgehoben.
Die Kanallautstärke stellen Sie über den Regler MIC VOLUME auf der Vorderseite des Geräts ein.
