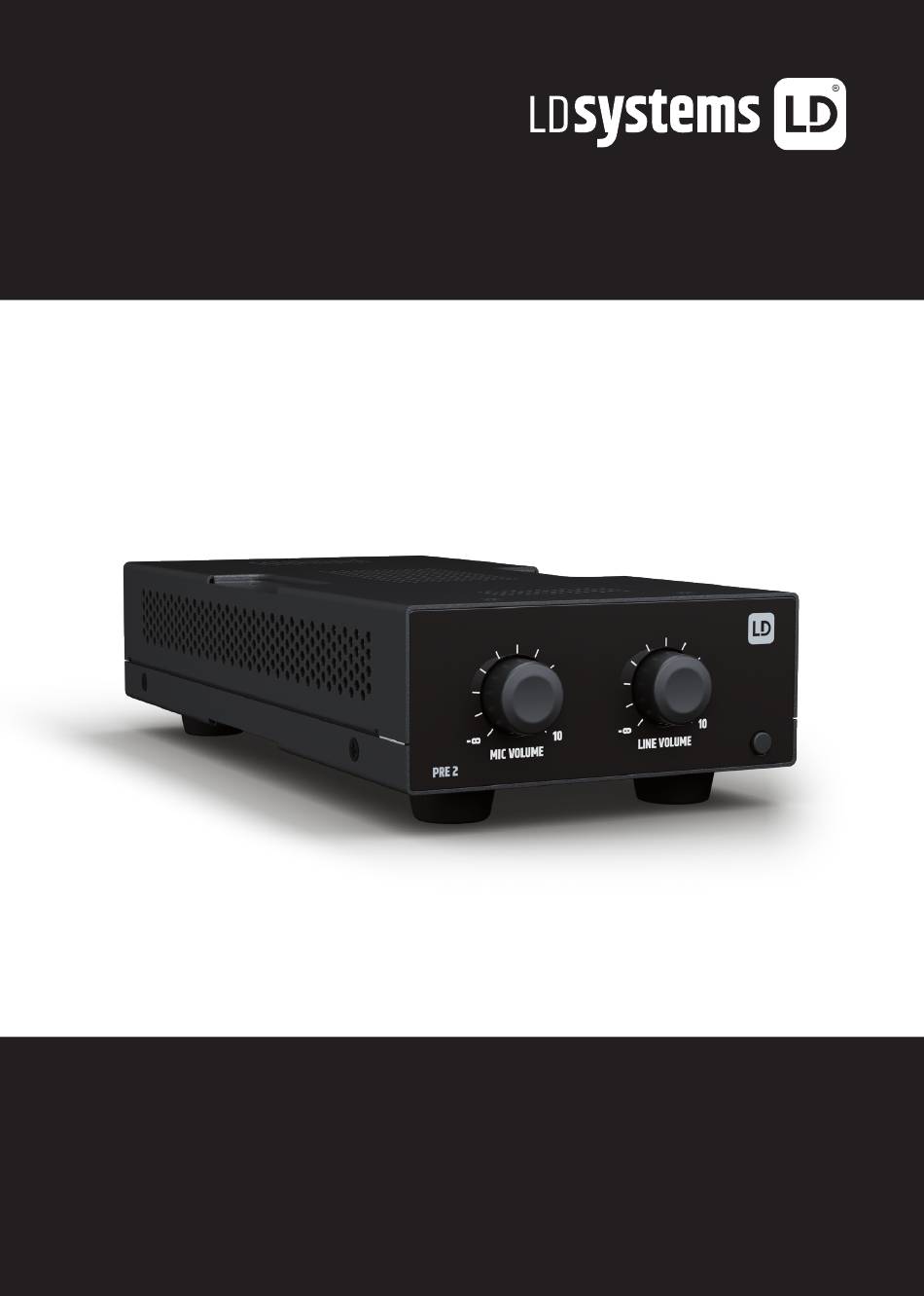

- Seite 1 USER´S MANUAL BEDIENUNGSANLEITUNG MANUEL D´UTILISATION MANUAL DE USUARIO INSTRUKCJA OBSŁUGI MANUALE D´USO PRE 2 2-CHANNEL MICROPHONE AND LINE MIXER LDPRE2...
- Seite 2 CONTENTS / INHALTSVERZEICHNIS / CONTENU / CONTENIDO / TREŚĆ / CONTENUTO ENGLISH FRANCAIS INFORMATION ON THIS SHORT MANUAL INFORMATIONS SUR CE MODE D‘EMPLOI INTENDED USE UTILISATION RÉGLEMENTÉE DEFINITIONS AND SYMBOL EXPLANATIONS EXPLICATIONS DES TERMES ET DES SYMBOLES SAFETY INSTRUCTIONS CONSIGNES DE SÉCURITÉ INSTRUCTIONS FOR INDOOR INSTALLATION NOTES POUR L’ÉQUIPEMENT EQUIPMENT...
- Seite 3 POLSKI ITALIANO INFORMACJE DOTYCZĄCE NINIEJSZEJ INFORMAZIONI SU QUESTE ISTRUZIONI PER L‘USO 79 INSTRUKCJI OBSŁUGI UTILIZZO IN CONFORMITÀ ALLE NORMATIVE STOSOWANIE ZGODNIE Z PRZEPISAMI SPIEGAZIONI DI TERMINI E SIMBOLI OBJAŚNIENIA TERMINÓW I SYMBOLI ISTRUZIONI DI SICUREZZA INSTRUKCJE BEZPIECZEŃSTWA NOTE PER LE APPARECCHIATURE UWAGI DOTYCZĄCE SPRZĘTU DO INSTALACJI DI INSTALLAZIONE ALL’INTERNO WEWNĘTRZNYCH...
- Seite 19 SIE HABEN DIE RICHTIGE WAHL GETROFFEN! Dieses Gerät wurde unter hohen Qualitätsanforderungen entwickelt und gefertigt, um viele Jahre einen reibungslosen Betrieb zu gewährleisten. Dafür steht LD Systems mit seinem Namen und der langjährigen Erfahrung als Hersteller hochwertiger Audioprodukte. Bitte lesen Sie diese Bedienungsanleitung sorgfältig, damit Sie Ihr neues Produkt von LD Systems schnell optimal einsetzen können.
- Seite 20 Dieses Symbol kennzeichnet Gefahren, die einen elektrischen Schlag verursachen können. Dieses Symbol kennzeichnet Gefahrenstellen oder gefährliche Situationen. Dieses Symbol kennzeichnet Gefahren durch heiße Oberflächen. Dieses Symbol kennzeichnet Gefahren durch hohe Lautstärken. Dieses Symbol kennzeichnet ergänzende Informationen zur Bedienung des Produkts. Dieses Symbol kennzeichnet ein Gerät, in dem sich keine vom Benutzer austauschbaren Teile befinden.
- Seite 21 ACHTUNG: 1. Nehmen Sie das Gerät nicht in Betrieb, wenn es starken Temperaturschwankungen ausgesetzt war (beispielsweise nach dem Transport). Feuchtigkeit und Kondensat könnten das Gerät beschädigen. Schalten Sie das Gerät erst ein, wenn es Umgebungstemperatur erreicht hat. 2. Stellen Sie sicher, dass die Spannung und die Frequenz des Stromnetzes mit den auf dem Gerät angegebenen Werten übereinstimmen.
- Seite 22 ACHTUNG: 1. Installieren und betreiben Sie das Gerät nicht in der Nähe von Heizkörpern, Wärme- speichern, Öfen oder sonstigen Wärmequellen. Sorgen Sie dafür, dass das Gerät immer so installiert ist, dass es ausreichend gekühlt wird und nicht überhitzen kann. 2. Platzieren Sie keine Zündquellen wie z.B. brennende Kerzen in der Nähe des Geräts. 3.
- Seite 23 • 1 x Montageset für die Unter- bzw. Auftischmontage • Bedienungsanleitung EINLEITUNG Der PRE 2 gehört zur TICA®-Serie und ist ein kompakter Zweikanal-Line- und Mikrofon-Mixer. Ideal für kleinere Installationen, um Stereo-Audio von jeder Medienquelle mit einem Mikrofon für Durchsagen zu mischen.
- Seite 24 ANSCHLÜSSE, BEDIEN- UND ANZEIGEELEMENTE 1 2 3 POWER IN Kleinspannungsbuchse zur Spannungsversorgung des Geräts. Um Schäden am Gerät zu vermeiden, verwenden Sie bitte ausschließlich das Original Netzteil (Netzteil im Lieferumfang enthalten). ZUGENTLASTUNG Nutzen Sie die Zugentlastung für das flexible Kabel des Netzteils, um die Kleinspannungsbuchse, den Kleinspannungsstecker und das Kabel des Netzteils vor Beschädigung zu schützen und ein ungewolltes Herausziehen des Steckers zu vermeiden.
- Seite 25 LINE IN 1 + 2 Analoge Line-Eingänge mit symmetrischen Klemmleistenanschlüssen. Die Pole +, - und G sind für das symmetrische Eingangssignal vorgesehen (für unsymmetrische Verkabelung geeignet). Klemmleisten sind im Lieferumfang enthalten. LINE OUT 1 + 2 Analoge Line-Ausgänge mit symmetrischen Klemmleistenanschlüssen. Die Pole +, - und G sind für das symmetrische Ausgangssignal vorgesehen (für unsymmetrische Verkabelung geeignet).
- Seite 26 STANDBY-TASTER UND POWER-SYMBOL Betätigen Sie den Taster, um den Standby-Betrieb zu aktivieren und nochmals, um den Standby-Betrieb wieder zu beenden. Das Power-Symbol leuchtet bei aktiviertem Standby-Betrieb rot. Sobald der Standby- Betrieb beendet wird und das Gerät betriebsbereit ist, leuchtet das Symbol weiß. MIC VOLUME Lautstärkeregler für den Mikrofonkanal.
- Seite 27 KLEMMLEISTENANSCHLÜSSE Anschlüsse LINE IN 1 / 2 Anschluss MIC IN balanced balanced unbalanced Anschluss VCA Volume Ground Anschlüsse LINE OUT balanced unbalanced LINE OUT ACHTUNG: Beachten Sie bei der Verdrahtung von Klemmleisten bitte die korrekte Zuordnung der Pole/Klemmen. Der Hersteller übernimmt keine Haftung für Schäden, die durch durch fehlerhafte Verdrahtung entstehen! Tipp: Verwenden Sie für die Verkabelung von analogen Line-Ein- und -Ausgängen vorzugsweise symmetrische Audiokabel.
- Seite 28 ANSCHLUSSBEISPIEL 1 2 3...
- Seite 29 UNTER- / AUFTISCHMONTAGE Für die Unter- bzw. Auftischmontage befinden sich auf der Ober- und Unterseite des Gehäuses je zwei Aussparungen mit wiederum je zwei M3 Gewindebohrungen. Schrauben Sie die beiden beiliegenden Montageplatten mittels der beiliegenden M3 Senkkopfschrauben an die Ober- bzw. Unterseite. Nun kann der Verstärker in der gewünschten Position befestigt werden (siehe Abbildung, Befestigungs- schrauben nicht im Lieferumfang enthalten).
- Seite 30 3. Leitungen und Steckkontakte sind regelmäßig zu reinigen und von Staub und Schmutz zu befreien. 4. Es dürfen generell keine Reinigungs-, Desinfektionsmittel oder Mittel mit schleifender Wirkung zur Pflege verwendet werden, andernfalls ist mit Beeinträchtigung der Oberflächenbeschaffenheit zu rechnen. Speziell durch Lösemittel, wie Alkohol, können Gehäusedichtungen in ihrer Funktion beein- trächtigt werden.
- Seite 31 TECHNISCHE DATEN Artikelnummer LDPRE2 Produktart Installations - Mixer - Vorverstärker Mic-Eingänge Line-Eingänge 1x Stereo Line-Ausgänge 1x Stereo Kühlung Konvektion Prioritätsstufen Mic Eingang Nominale Eingangsempfindlichkeit 15 mVrms Nominale Eingangsbegrenzung 550 mVrms THD+N < 0,05% Frequenzbereich (-3 dB) 150 Hz – 20 kHz Eingangsimpedanz Mic: 4 Ohm >85 dB...
- Seite 32 Artikelnummer LDPRE2 Line Ausgang Anschlüsse Line-Ausgänge 3-Pin Terminal Block (3,81 mm) Max. Ausgangspegel 16 dBu Kontrolle durch Drittparteien Anschluss (VCA) 3-Pin Terminal Block (3,5mm) Hauptlautstärke (VCA) 10 k (linearer Kegel) Externes Potentiometer Netzteil Externes SMPS Betriebsspannung 100 VAC – 240 VAC (±10%), 50 – 60 Hz Netzteil Adapter Type C –...
- Seite 33 ENTSORGUNG Verpackung: 1. Verpackungen können über die üblichen Entsorgungswege dem Wertstoffkreislauf zugeführt werden. 2. Bitte trennen Sie die Verpackung entsprechend der Entsorgungsgesetze und Wertstoff- verordnungen in Ihrem Land. Gerät: 1. Dieses Gerät unterliegt der europäischen Richtlinie für Elektro- und Elektronik-Altgeräte in der jeweils geltenden aktuellen Fassung.
- Seite 94 LD-SYSTEMS.COM Adam Hall GmbH | Adam-Hall-Str. 1 | 61267 Neu-Anspach | Germany Phone: +49 6081 9419-0 | adamhall.com SHORT Adam Hall Ltd. | The Seedbed Business Centre | SS3 9QY Essex | UK REV: 01...
