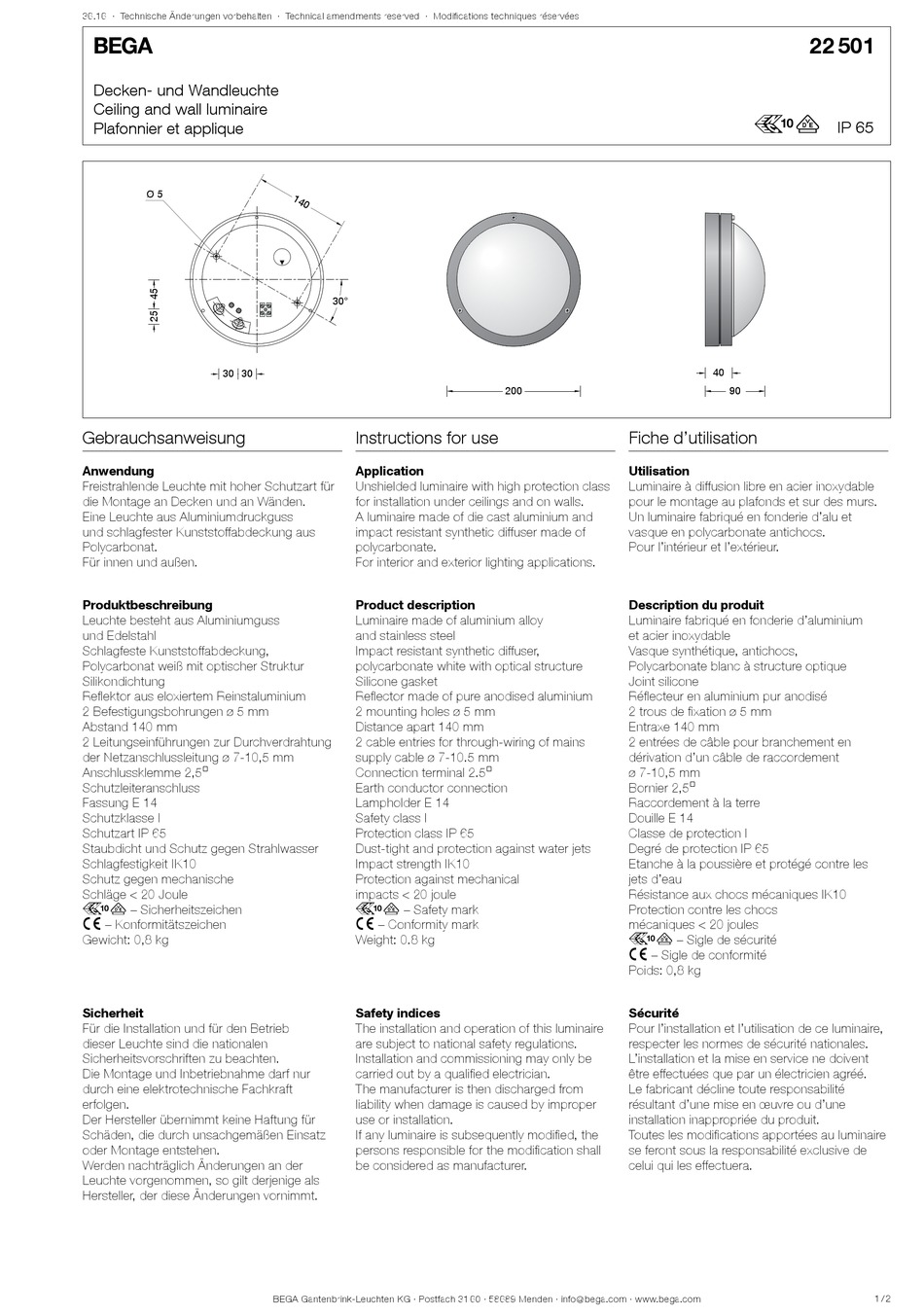

BEGA 22 501 Gebrauchsanweisung

36.16 · Technische Änderungen vorbehalten · Technical amendments reserved · Modifications techniques réservées
!
Decken- und Wandleuchte
Ceiling and wall luminaire
Plafonnier et applique
Ø 5
30 30
Gebrauchsanweisung
Anwendung
Freistrahlende Leuchte mit hoher Schutzart für
die Montage an Decken und an Wänden.
Eine Leuchte aus Aluminiumdruckguss
und schlagfester Kunststoffabdeckung aus
Polycarbonat.
Für innen und außen.
Produktbeschreibung
Leuchte besteht aus Aluminiumguss
und Edelstahl
Schlagfeste Kunststoffabdeckung,
Polycarbonat weiß mit optischer Struktur
Silikondichtung
Reflektor aus eloxiertem Reinstaluminium
2 Befestigungsbohrungen ø 5 mm
Abstand 140 mm
2 Leitungseinführungen zur Durchverdrahtung
der Netzanschlussleitung ø 7-10,5 mm
Anschlussklemme 2,5@
Schutzleiteranschluss
Fassung E 14
Schutzklasse I
Schutzart IP 65
Staubdicht und Schutz gegen Strahlwasser
Schlagfestigkeit IK10
Schutz gegen mechanische
Schläge < 20 Joule
r – Sicherheitszeichen
c – Konformitätszeichen
Gewicht: 0,8 kg
Sicherheit
Für die Installation und für den Betrieb
dieser Leuchte sind die nationalen
Sicherheitsvorschriften zu beachten.
Die Montage und Inbetriebnahme darf nur
durch eine elektrotechnische Fachkraft
erfolgen.
Der Hersteller übernimmt keine Haftung für
Schäden, die durch unsachgemäßen Einsatz
oder Montage entstehen.
Werden nachträglich Änderungen an der
Leuchte vorgenommen, so gilt derjenige als
Hersteller, der diese Änderungen vornimmt.
30°
Instructions for use
Application
Unshielded luminaire with high protection class
for installation under ceilings and on walls.
A luminaire made of die cast aluminium and
impact resistant synthetic diffuser made of
polycarbonate.
For interior and exterior lighting applications.
Product description
Luminaire made of aluminium alloy
and stainless steel
Impact resistant synthetic diffuser,
polycarbonate white with optical structure
Silicone gasket
Reflector made of pure anodised aluminium
2 mounting holes ø 5 mm
Distance apart 140 mm
2 cable entries for through-wiring of mains
supply cable ø 7-10.5 mm
Connection terminal 2.5@
Earth conductor connection
Lampholder E 14
Safety class I
Protection class IP 65
Dust-tight and protection against water jets
Impact strength IK10
Protection against mechanical
impacts < 20 joule
r – Safety mark
c – Conformity mark
Weight: 0.8 kg
Safety indices
The installation and operation of this luminaire
are subject to national safety regulations.
Installation and commissioning may only be
carried out by a qualified electrician.
The manufacturer is then discharged from
liability when damage is caused by improper
use or installation.
If any luminaire is subsequently modified, the
persons responsible for the modification shall
be considered as manufacturer.
BEGA Gantenbrink-Leuchten KG · Postfach 31 60 · 58689 Menden · info @ bega.com · www.bega.com
200
Fiche d'utilisation
Utilisation
Luminaire à diffusion libre en acier inoxydable
pour le montage au plafonds et sur des murs.
Un luminaire fabriqué en fonderie d'alu et
vasque en polycarbonate antichocs.
Pour l'intérieur et l'extérieur.
Description du produit
Luminaire fabriqué en fonderie d'aluminium
et acier inoxydable
Vasque synthétique, antichocs,
Polycarbonate blanc à structure optique
Joint silicone
Réflecteur en aluminium pur anodisé
2 trous de fixation ø 5 mm
Entraxe 140 mm
2 entrées de câble pour branchement en
dérivation d'un câble de raccordement
ø 7-10,5 mm
Bornier 2,5@
Raccordement à la terre
Douille E 14
Classe de protection I
Degré de protection IP 65
Etanche à la poussière et protégé contre les
jets d'eau
Résistance aux chocs mécaniques IK10
Protection contre les chocs
mécaniques < 20 joules
r – Sigle de sécurité
c – Sigle de conformité
Poids: 0,8 kg
Sécurité
Pour l'installation et l'utilisation de ce luminaire,
respecter les normes de sécurité nationales.
L'installation et la mise en service ne doivent
être effectuées que par un électricien agréé.
Le fabricant décline toute responsabilité
résultant d'une mise en œuvre ou d'une
installation inappropriée du produit.
Toutes les modifications apportées au luminaire
se feront sous la responsabilité exclusive de
celui qui les effectuera.
22 501
r
IP 65
40
90
1 / 2
