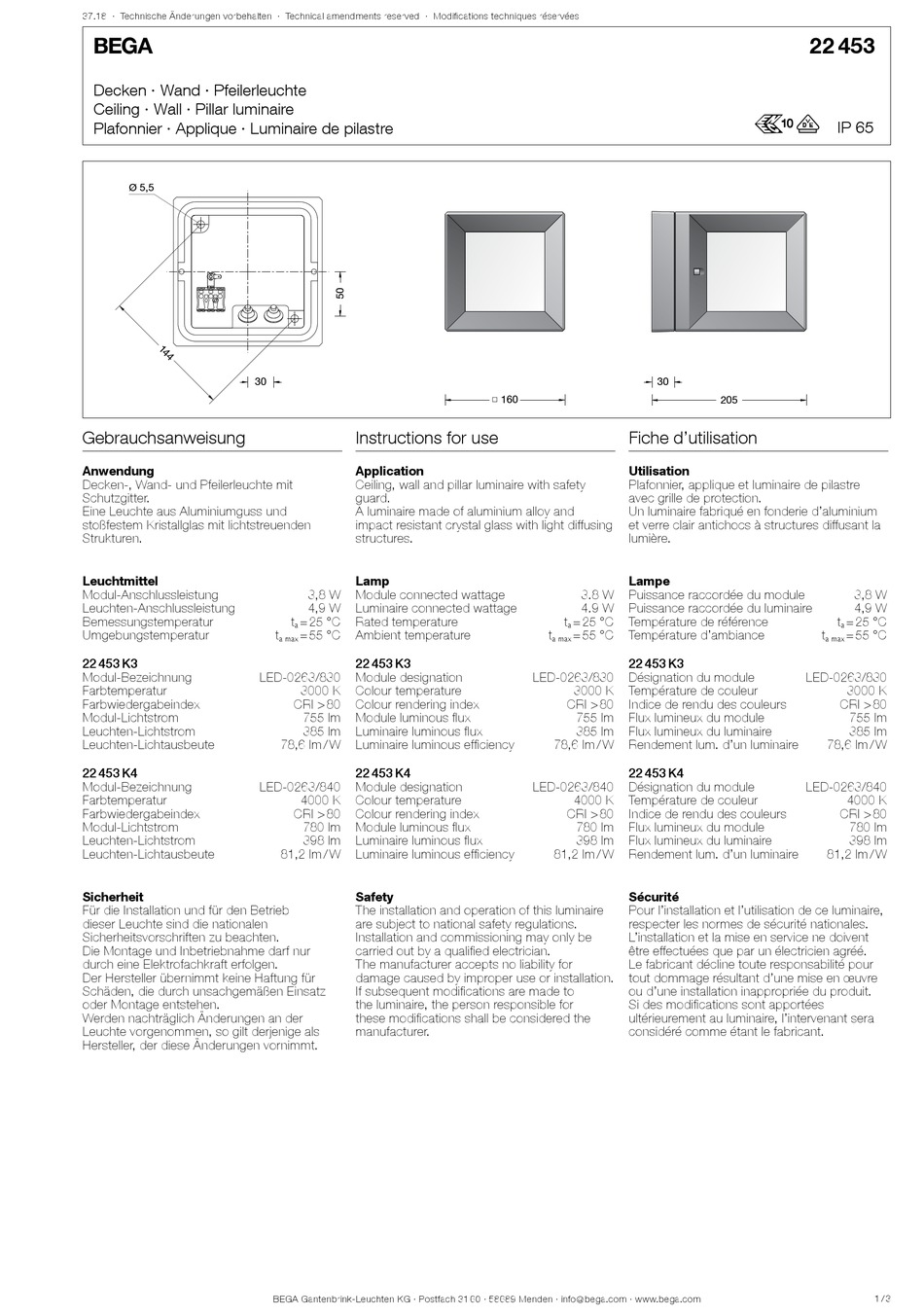

BEGA 22 453 Gebrauchsanweisung

37.18 · Technische Änderungen vorbehalten · Technical amendments reserved · Modifications techniques réservées
!

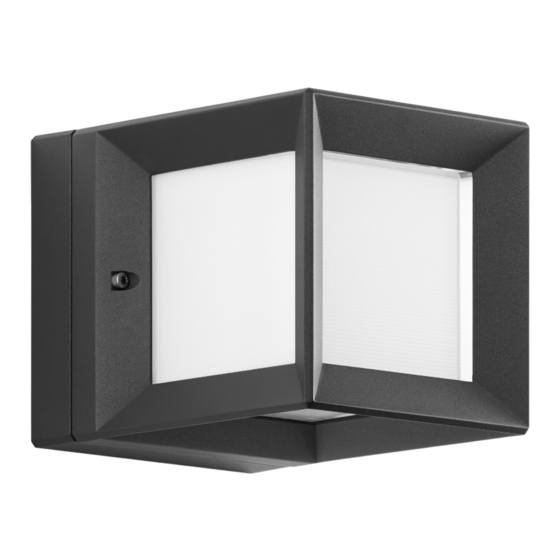

Decken · Wand · Pfeilerleuchte
Ceiling · Wall · Pillar luminaire
Plafonnier · Applique · Luminaire de pilastre
Ø 5,5
30
Gebrauchsanweisung
Anwendung
Decken-, Wand- und Pfeilerleuchte mit
Schutzgitter.
Eine Leuchte aus Aluminiumguss und
stoßfestem Kristallglas mit lichtstreuenden
Strukturen.
Leuchtmittel
Modul-Anschlussleistung
Leuchten-Anschlussleistung
Bemessungstemperatur
Umgebungstemperatur
22 453 K3
Modul-Bezeichnung
Farbtemperatur
Farbwiedergabeindex
Modul-Lichtstrom
Leuchten-Lichtstrom
Leuchten-Lichtausbeute
22 453 K4
Modul-Bezeichnung
Farbtemperatur
Farbwiedergabeindex
Modul-Lichtstrom
Leuchten-Lichtstrom
Leuchten-Lichtausbeute
Sicherheit
Für die Installation und für den Betrieb
dieser Leuchte sind die nationalen
Sicherheitsvorschriften zu beachten.
Die Montage und Inbetriebnahme darf nur
durch eine Elektrofachkraft erfolgen.
Der Hersteller übernimmt keine Haftung für
Schäden, die durch unsachgemäßen Einsatz
oder Montage entstehen.
Werden nachträglich Änderungen an der
Leuchte vorgenommen, so gilt derjenige als
Hersteller, der diese Änderungen vornimmt.
Instructions for use
Application
Ceiling, wall and pillar luminaire with safety
guard.
A luminaire made of aluminium alloy and
impact resistant crystal glass with light diffusing
structures.
Lamp
3,8 W Module connected wattage
4,9 W Luminaire connected wattage
t = 25 °C Rated temperature
a
t = 55 °C Ambient temperature
a max
22 453 K3
LED-0263/830 Module designation
3000 K Colour temperature
CRI > 80 Colour rendering index
755 lm Module luminous flux
385 lm Luminaire luminous flux
78,6 lm / W Luminaire luminous efficiency
22 453 K4
LED-0263/840 Module designation
4000 K Colour temperature
CRI > 80 Colour rendering index
780 lm Module luminous flux
398 lm Luminaire luminous flux
81,2 lm / W Luminaire luminous efficiency
Safety
The installation and operation of this luminaire
are subject to national safety regulations.
Installation and commissioning may only be
carried out by a qualified electrician.
The manufacturer accepts no liability for
damage caused by improper use or installation.
If subsequent modifications are made to
the luminaire, the person responsible for
these modifications shall be considered the
manufacturer.
BEGA Gantenbrink-Leuchten KG · Postfach 31 60 · 58689 Menden · info @ bega.com · www.bega.com
30
□ 160
Fiche d'utilisation
Utilisation
Plafonnier, applique et luminaire de pilastre
avec grille de protection.
Un luminaire fabriqué en fonderie d'aluminium
et verre clair antichocs à structures diffusant la
lumière.
Lampe
3.8 W Puissance raccordée du module
4.9 W Puissance raccordée du luminaire
t = 25 °C Température de référence
a
t = 55 °C Température d'ambiance
a max
22 453 K3
LED-0263/830 Désignation du module
3000 K Température de couleur
CRI > 80 Indice de rendu des couleurs
755 lm Flux lumineux du module
385 lm Flux lumineux du luminaire
78,6 lm / W Rendement lum. d'un luminaire
22 453 K4
LED-0263/840 Désignation du module
4000 K Température de couleur
CRI > 80 Indice de rendu des couleurs
780 lm Flux lumineux du module
398 lm Flux lumineux du luminaire
81,2 lm / W Rendement lum. d'un luminaire
Sécurité
Pour l'installation et l'utilisation de ce luminaire,
respecter les normes de sécurité nationales.
L'installation et la mise en service ne doivent
être effectuées que par un électricien agréé.
Le fabricant décline toute responsabilité pour
tout dommage résultant d'une mise en œuvre
ou d'une installation inappropriée du produit.
Si des modifications sont apportées
ultérieurement au luminaire, l'intervenant sera
considéré comme étant le fabricant.
22 453
r
IP 65
205
3,8 W
4,9 W
t = 25 °C
a
t = 55 °C
a max
LED-0263/830
3000 K
CRI > 80
755 lm
385 lm
78,6 lm / W
LED-0263/840
4000 K
CRI > 80
780 lm
398 lm
81,2 lm / W
1 / 3
