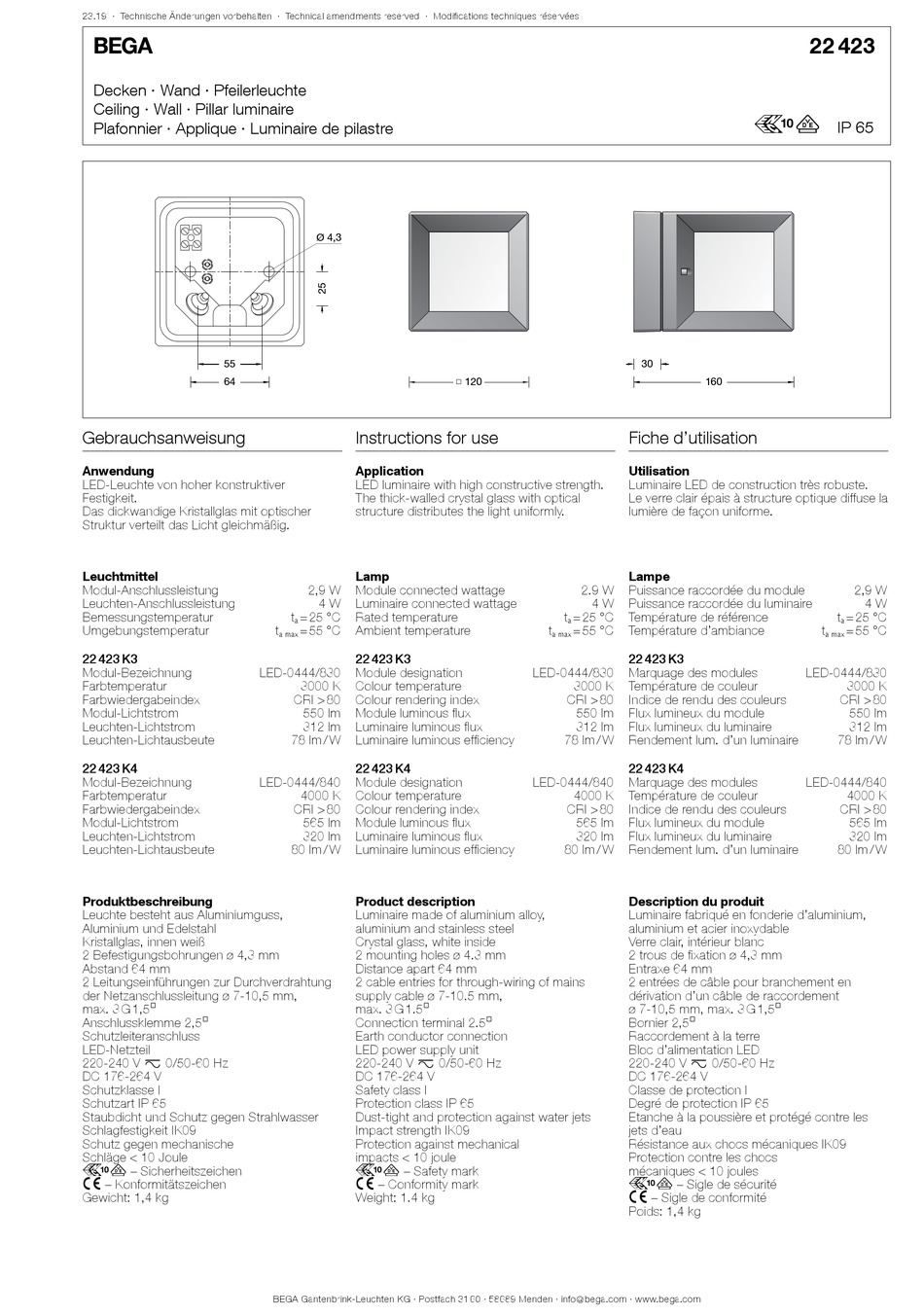

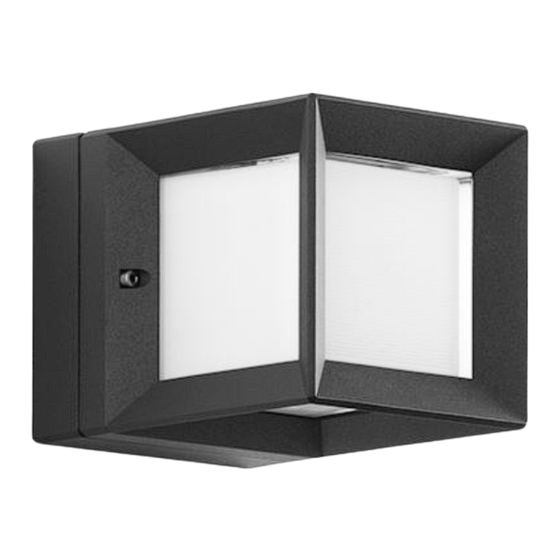

BEGA 22 423 K3 Gebrauchsanweisung

23.19 · Technische Änderungen vorbehalten · Technical amendments reserved · Modifications techniques réservées
!
Decken · Wand · Pfeilerleuchte
Ceiling · Wall · Pillar luminaire
Plafonnier · Applique · Luminaire de pilastre
55
64
Gebrauchsanweisung
Anwendung
LED-Leuchte von hoher konstruktiver
Festigkeit.
Das dickwandige Kristallglas mit optischer
Struktur verteilt das Licht gleichmäßig.
Leuchtmittel
Modul-Anschlussleistung
Leuchten-Anschlussleistung
Bemessungstemperatur
Umgebungstemperatur
22 423 K3
Modul-Bezeichnung
Farbtemperatur
Farbwiedergabeindex
Modul-Lichtstrom
Leuchten-Lichtstrom
Leuchten-Lichtausbeute
22 423 K4
Modul-Bezeichnung
Farbtemperatur
Farbwiedergabeindex
Modul-Lichtstrom
Leuchten-Lichtstrom
Leuchten-Lichtausbeute
Produktbeschreibung
Leuchte besteht aus Aluminiumguss,
Aluminium und Edelstahl
Kristallglas, innen weiß
2 Befestigungsbohrungen ø 4,3 mm
Abstand 64 mm
2 Leitungseinführungen zur Durchverdrahtung
der Netzanschlussleitung ø 7-10,5 mm,
max. 3 G 1,5@
Anschlussklemme 2,5@
Schutzleiteranschluss
LED-Netzteil
220-240 V x 0/50-60 Hz
DC 176-264 V
Schutzklasse I
Schutzart IP 65
Staubdicht und Schutz gegen Strahlwasser
Schlagfestigkeit IK09
Schutz gegen mechanische
Schläge < 10 Joule
r – Sicherheitszeichen
c – Konformitätszeichen
Gewicht: 1,4 kg
Ø 4,3
Instructions for use
Application
LED luminaire with high constructive strength.
The thick-walled crystal glass with optical
structure distributes the light uniformly.
Lamp
2,9 W Module connected wattage
4 W Luminaire connected wattage
t = 25 °C Rated temperature
a
t = 55 °C Ambient temperature
a max
22 423 K3
LED-0444/830 Module designation
3000 K Colour temperature
CRI > 80 Colour rendering index
550 lm Module luminous flux
312 lm Luminaire luminous flux
78 lm / W Luminaire luminous efficiency
22 423 K4
LED-0444/840 Module designation
4000 K Colour temperature
CRI > 80 Colour rendering index
565 lm Module luminous flux
320 lm Luminaire luminous flux
80 lm / W Luminaire luminous efficiency
Product description
Luminaire made of aluminium alloy,
aluminium and stainless steel
Crystal glass, white inside
2 mounting holes ø 4.3 mm
Distance apart 64 mm
2 cable entries for through-wiring of mains
supply cable ø 7-10.5 mm,
max. 3 G 1.5@
Connection terminal 2.5@
Earth conductor connection
LED power supply unit
220-240 V x 0/50-60 Hz
DC 176-264 V
Safety class I
Protection class IP 65
Dust-tight and protection against water jets
Impact strength IK09
Protection against mechanical
impacts < 10 joule
r – Safety mark
c – Conformity mark
Weight: 1.4 kg
BEGA Gantenbrink-Leuchten KG · Postfach 31 60 · 58689 Menden · info @ bega.com · www.bega.com
□ 120
Fiche d'utilisation
Utilisation
Luminaire LED de construction très robuste.
Le verre clair épais à structure optique diffuse la
lumière de façon uniforme.
Lampe
2.9 W Puissance raccordée du module
4 W Puissance raccordée du luminaire
t = 25 °C Température de référence
a
t = 55 °C Température d'ambiance
a max
22 423 K3
LED-0444/830 Marquage des modules
3000 K Température de couleur
CRI > 80 Indice de rendu des couleurs
550 lm Flux lumineux du module
312 lm Flux lumineux du luminaire
78 lm / W Rendement lum. d'un luminaire
22 423 K4
LED-0444/840 Marquage des modules
4000 K Température de couleur
CRI > 80 Indice de rendu des couleurs
565 lm Flux lumineux du module
320 lm Flux lumineux du luminaire
80 lm / W Rendement lum. d'un luminaire
Description du produit
Luminaire fabriqué en fonderie d'aluminium,
aluminium et acier inoxydable
Verre clair, intérieur blanc
2 trous de fixation ø 4,3 mm
Entraxe 64 mm
2 entrées de câble pour branchement en
dérivation d'un câble de raccordement
ø 7-10,5 mm, max. 3 G 1,5@
Bornier 2,5@
Raccordement à la terre
Bloc d'alimentation LED
220-240 V x 0/50-60 Hz
DC 176-264 V
Classe de protection I
Degré de protection IP 65
Etanche à la poussière et protégé contre les
jets d'eau
Résistance aux chocs mécaniques IK09
Protection contre les chocs
mécaniques < 10 joules
r – Sigle de sécurité
c – Sigle de conformité
Poids: 1,4 kg
22 423
r
30
160
LED-0444/830
LED-0444/840
IP 65
2,9 W
4 W
t = 25 °C
a
t = 55 °C
a max
3000 K
CRI > 80
550 lm
312 lm
78 lm / W
4000 K
CRI > 80
565 lm
320 lm
80 lm / W
