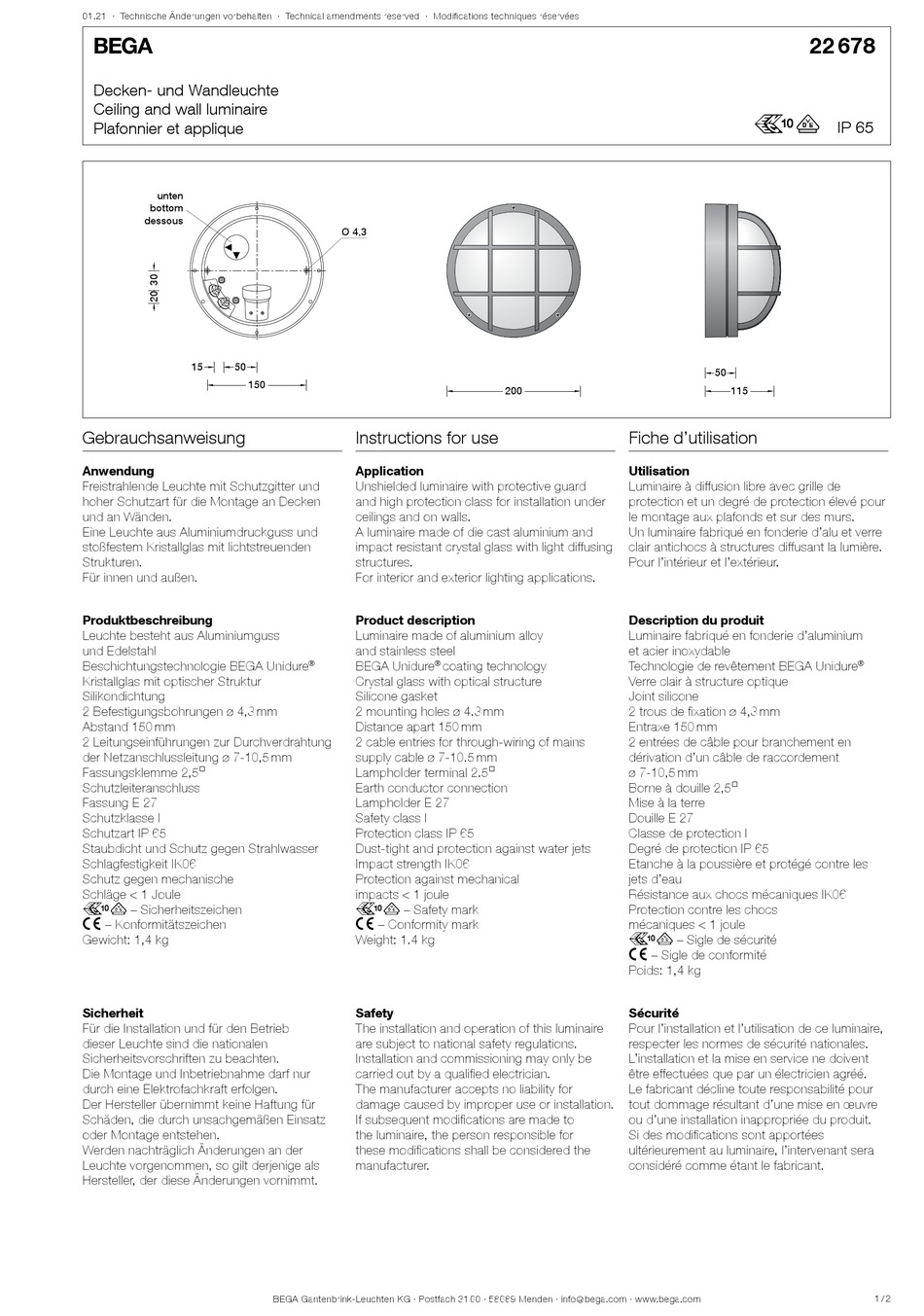

BEGA 22 678 Kurzanleitung

01.21 · Technische Änderungen vorbehalten · Technical amendments reserved · Modifications techniques réservées
!
Decken- und Wandleuchte
Ceiling and wall luminaire
Plafonnier et applique
unten
bottom
dessous
15 50
150
Gebrauchsanweisung
Anwendung
Freistrahlende Leuchte mit Schutzgitter und
hoher Schutzart für die Montage an Decken
und an Wänden.
Eine Leuchte aus Aluminiumdruckguss und
stoßfestem Kristallglas mit lichtstreuenden
Strukturen.
Für innen und außen.
Produktbeschreibung
Leuchte besteht aus Aluminiumguss
und Edelstahl
Beschichtungstechnologie BEGA Unidure
Kristallglas mit optischer Struktur
Silikondichtung
2 Befestigungsbohrungen ø 4,3 mm
Abstand 150 mm
2 Leitungseinführungen zur Durchverdrahtung
der Netzanschlussleitung ø 7-10,5 mm
Fassungsklemme 2,5@
Schutzleiteranschluss
Fassung E 27
Schutzklasse I
Schutzart IP 65
Staubdicht und Schutz gegen Strahlwasser
Schlagfestigkeit IK06
Schutz gegen mechanische
Schläge < 1 Joule
r – Sicherheitszeichen
c – Konformitätszeichen
Gewicht: 1,4 kg
Sicherheit
Für die Installation und für den Betrieb
dieser Leuchte sind die nationalen
Sicherheitsvorschriften zu beachten.
Die Montage und Inbetriebnahme darf nur
durch eine Elektrofachkraft erfolgen.
Der Hersteller übernimmt keine Haftung für
Schäden, die durch unsachgemäßen Einsatz
oder Montage entstehen.
Werden nachträglich Änderungen an der
Leuchte vorgenommen, so gilt derjenige als
Hersteller, der diese Änderungen vornimmt.
Ø 4,3
Instructions for use
Application
Unshielded luminaire with protective guard
and high protection class for installation under
ceilings and on walls.
A luminaire made of die cast aluminium and
impact resistant crystal glass with light diffusing
structures.
For interior and exterior lighting applications.
Product description
Luminaire made of aluminium alloy
and stainless steel
BEGA Unidure coating technology
® ®
Crystal glass with optical structure
Silicone gasket
2 mounting holes ø 4.3 mm
Distance apart 150 mm
2 cable entries for through-wiring of mains
supply cable ø 7-10.5 mm
Lampholder terminal 2.5@
Earth conductor connection
Lampholder E 27
Safety class I
Protection class IP 65
Dust-tight and protection against water jets
Impact strength IK06
Protection against mechanical
impacts < 1 joule
r – Safety mark
c – Conformity mark
Weight: 1.4 kg
Safety
The installation and operation of this luminaire
are subject to national safety regulations.
Installation and commissioning may only be
carried out by a qualified electrician.
The manufacturer accepts no liability for
damage caused by improper use or installation.
If subsequent modifications are made to
the luminaire, the person responsible for
these modifications shall be considered the
manufacturer.
BEGA Gantenbrink-Leuchten KG · Postfach 31 60 · 58689 Menden · info @ bega.com · www.bega.com
200
Fiche d'utilisation
Utilisation
Luminaire à diffusion libre avec grille de
protection et un degré de protection élevé pour
le montage aux plafonds et sur des murs.
Un luminaire fabriqué en fonderie d'alu et verre
clair antichocs à structures diffusant la lumière.
Pour l'intérieur et l'extérieur.
Description du produit
Luminaire fabriqué en fonderie d'aluminium
et acier inoxydable
Technologie de revêtement BEGA Unidure
Verre clair à structure optique
Joint silicone
2 trous de fixation ø 4,3 mm
Entraxe 150 mm
2 entrées de câble pour branchement en
dérivation d'un câble de raccordement
ø 7-10,5 mm
Borne à douille 2,5@
Mise à la terre
Douille E 27
Classe de protection I
Degré de protection IP 65
Etanche à la poussière et protégé contre les
jets d'eau
Résistance aux chocs mécaniques IK06
Protection contre les chocs
mécaniques < 1 joule
r – Sigle de sécurité
c – Sigle de conformité
Poids: 1,4 kg
Sécurité
Pour l'installation et l'utilisation de ce luminaire,
respecter les normes de sécurité nationales.
L'installation et la mise en service ne doivent
être effectuées que par un électricien agréé.
Le fabricant décline toute responsabilité pour
tout dommage résultant d'une mise en œuvre
ou d'une installation inappropriée du produit.
Si des modifications sont apportées
ultérieurement au luminaire, l'intervenant sera
considéré comme étant le fabricant.
22 678
r
IP 65
50
115
®
1 / 2
