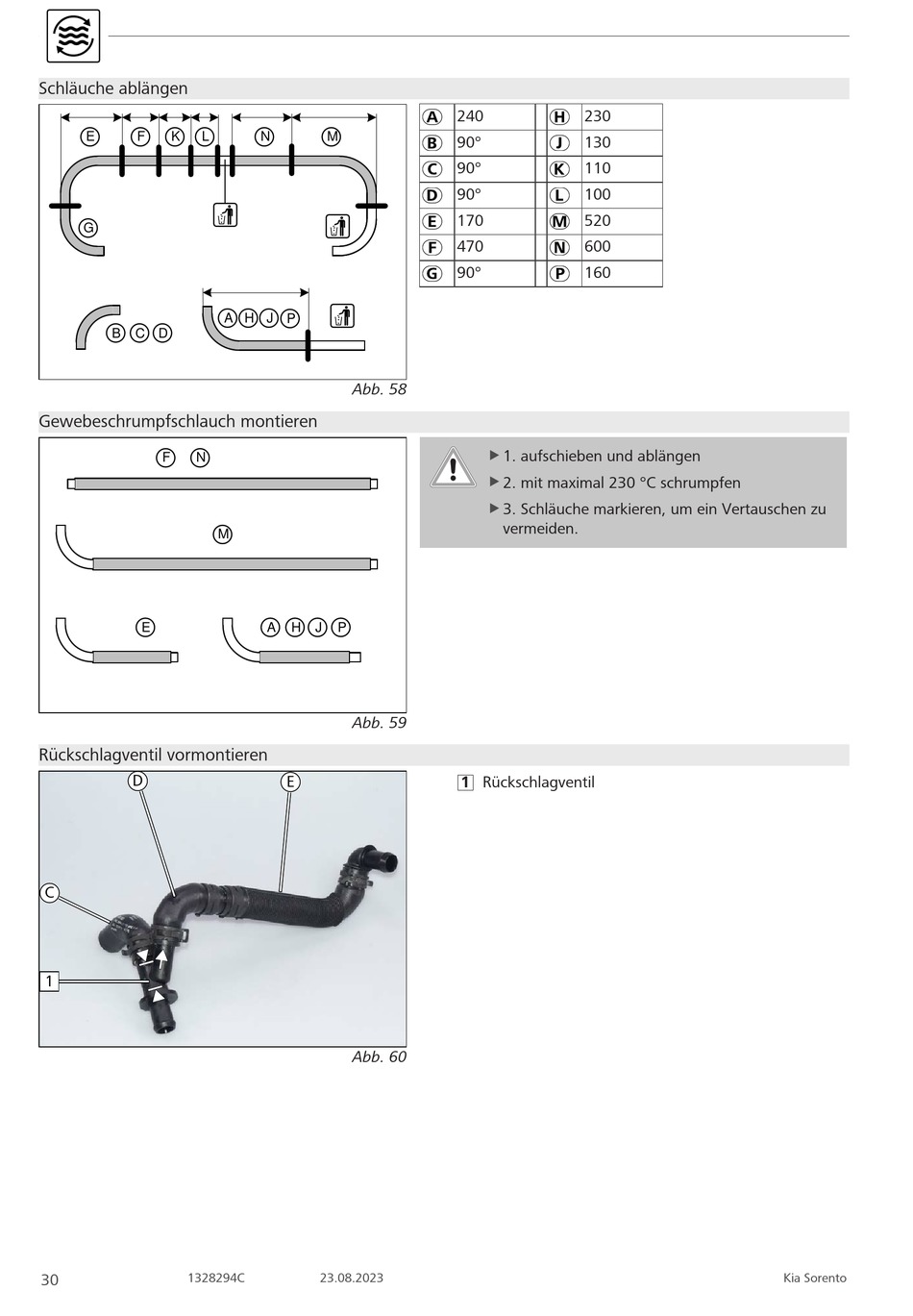

Webasto Thermo Top Evo Einbaudokumentation Seite 30

Schläuche ablängen
E F K L
G
B C D
Gewebeschrumpfschlauch montieren
F N
E
Rückschlagventil vormontieren
D
C
1
1328294C
30
N M
A H J P
Abb. 58
M
A H J P
Abb. 59
E
Abb. 60
23.08.2023
240 230
90° 130
90° 110
90° 100
170 520
470 600
90° 160
u 1. aufschieben und ablängen
2. mit maximal 230 °C schrumpfen
u
3. Schläuche markieren, um ein Vertauschen zu
u
vermeiden.
1 Rückschlagventil
Kia Sorento
