Interlogix TruVision Installationsanweisungen Seite 3

Hinweis: Sie müssen das geeignete Objektiv
an der Box-Kamera installieren, bevor Sie
diesen Schritt durchführen. Bitte wählen Sie
ein Objektiv mit Spezifikationen, die für den
Anwendungsbereich geeignet sind.

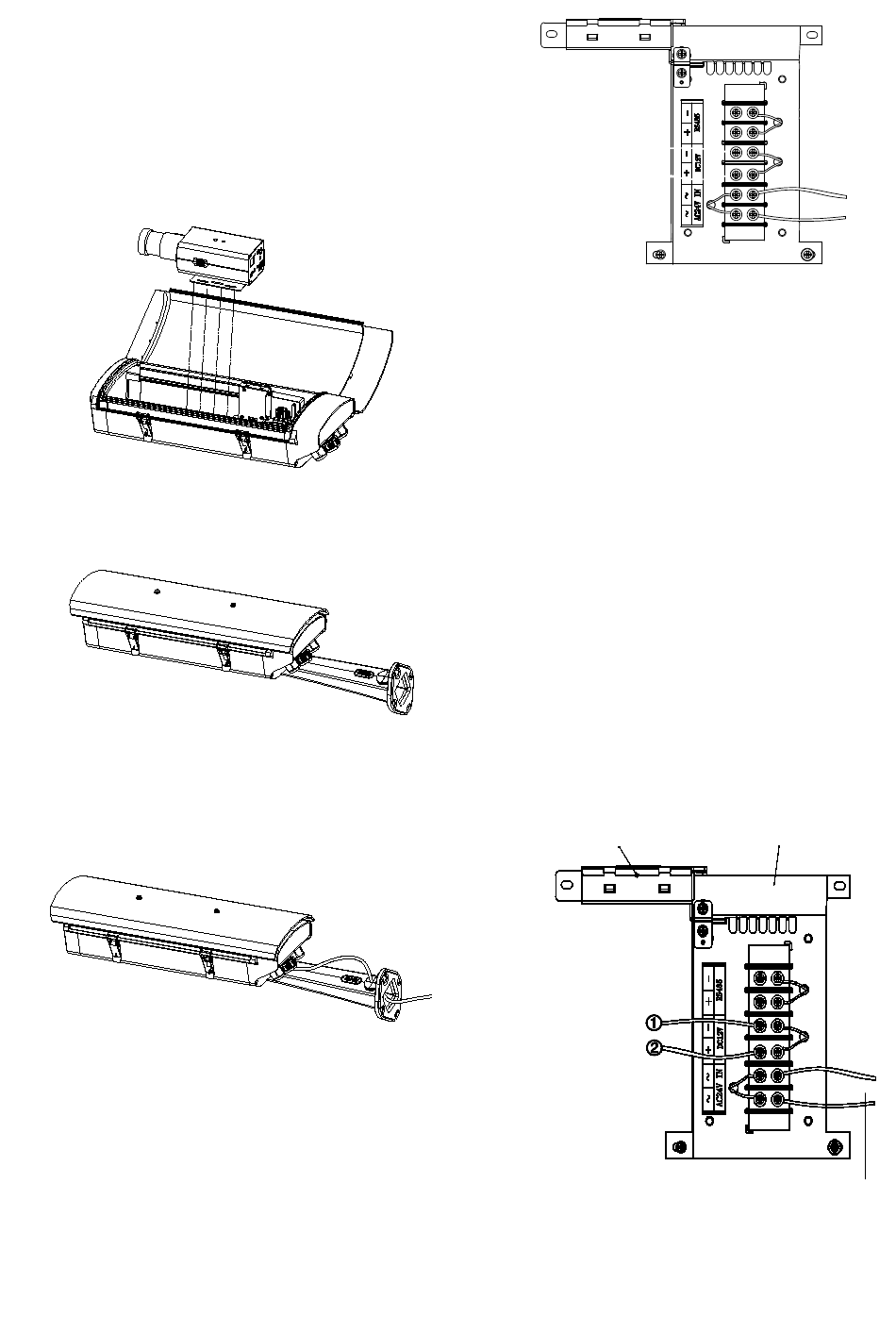

3. Installieren Sie die Kamera und die Basisplatte
im Gehäuse. Ziehen Sie die vier Schrauben
fest, um die Kamera zu fixieren.
4. Befestigen Sie das Gehäuse mit den zwei
Schrauben B an der Wandmontagehalterung
TVC-M2-WM.
5. Verlegen Sie die Kabel durch die
Kabelverschraubung in das Gehäuse.
Hinweis: Stellen Sie sicher, dass die
Stromversorgung während der Installation auf
AUS geschaltet ist.
6. Schließen Sie das Kabel des Netzteils (separat
erhältlich) an die 24V AC-
Netzeingangsanschlüsse auf dem
Anschlussblock an.
P/N 1073110-DE • REV C • ISS 27APR17
Anschlüsse:
24V AC Ausgang: Schließen Sie die Kamera
an den 24V AC-Eingang an.
12 V DC: Schließen Sie die Kamera an den
12V DC-Eingang an. Beachten Sie die
positiven/negativen Anschlüsse.
RS-485-Port: Reserviert für Wischersteuerung
(die Wischerfunktion wird bei diesem Modell
nicht unterstützt)
Hinweis: Ein 24V AC/4 A-Netzteil der Klasse 2
oder mit CE-Zulassung nach UL-Standard
(separat erhältlich) ist für die ordnungsgemäße
Funktion des Geräts erforderlich.
Lüfter und Heizelement sind werkseitig
angeschlossen.
7. Schließen Sie das Netzkabel und das Video-
Koaxialkabel und/oder Ethernet-Kabel an die
Kamera an.
Stromversorgung einer 12V DC-Kamera:
Heizelement
1. Schwarz 12V DC-
Lüfter
24V AC-Eingang
2. Rot 12V DC+
3 / 4
