Interlogix TruVision Installationsanweisungen Seite 2

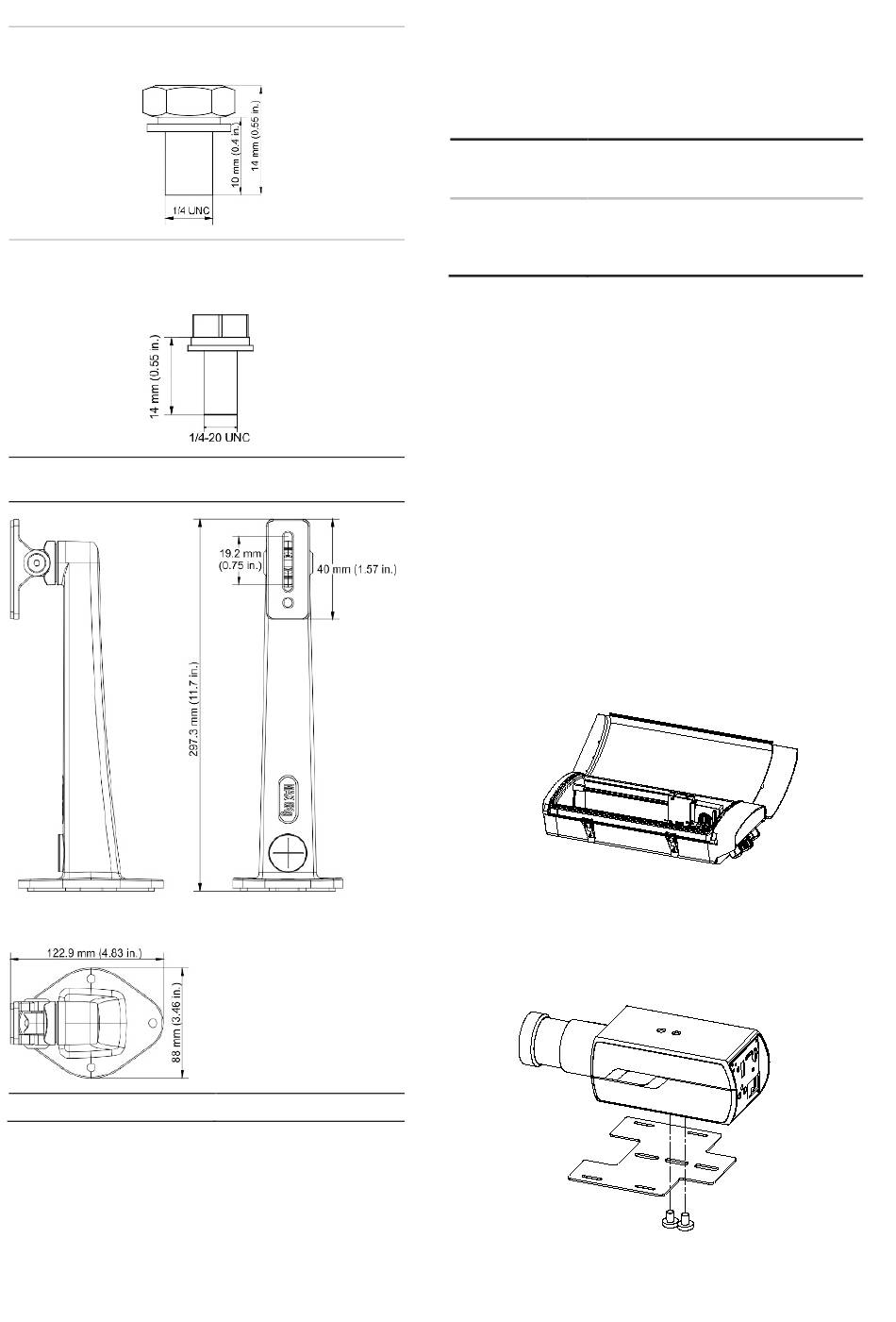

Schraube A: 1/4 - 20 UNC × 10, 2 St.
Zur Befestigung der Box-Kamera an der Kameraplatte.
Schraube B: 1/4 – 20 UNC × 14, 2 St.
Zur Befestigung der TVC-OH2-H an der
Wandmontagehalterung (TVC-M2-WM).
Abmessungen der TVC-M2-WM:
297,3 × 88 ×122,9 mm
Gewicht der TVC-M2-WM:
2 / 4
473 g
Unterstützte Kameras
Das Gehäuse kann mit den folgenden Box-Kameras
verwendet werden:
TVI/Analog-Box- TVC-4401, TVC-2401
Kamera
IP-Box-Kamera TVC-1201, TVC-3201, TVC-1202, TVC-
3202,
TVC-5401, TVC-5402, TVC-5403
Installation
Das Gehäuse wird mit einer Wandhalterung TVC-
M2-WM für Box-Kameras geliefert.
So montieren Sie eine Box-Kamera mit dem Box-
Kamera-Außengehäuse (TVC-OH2-H):
Hinweis: Verlegen Sie vor der Installation des TVC-
OH2-H Gehäuses die Verbindungskabel und
montieren Sie die Wandhalterung (TVC-M2-WM).
Ziehen Sie die Installationsanweisungen zur
Wandhalterung TVC-M2-WM zurate.
1. Lösen Sie die beiden Verriegelungen an der
Seite des TVC-OH2-H, um die
Gehäuseabdeckung zu entriegeln. Heben Sie
die Gehäuseabdeckung ab.
2. Lösen Sie die vier Schrauben der
Kamerabasisplatte und entfernen Sie die
Basisplatte vom Kameragehäuse. Montieren
Sie die Box-Kamera mit den zwei Schrauben A
an der Basisplatte.
