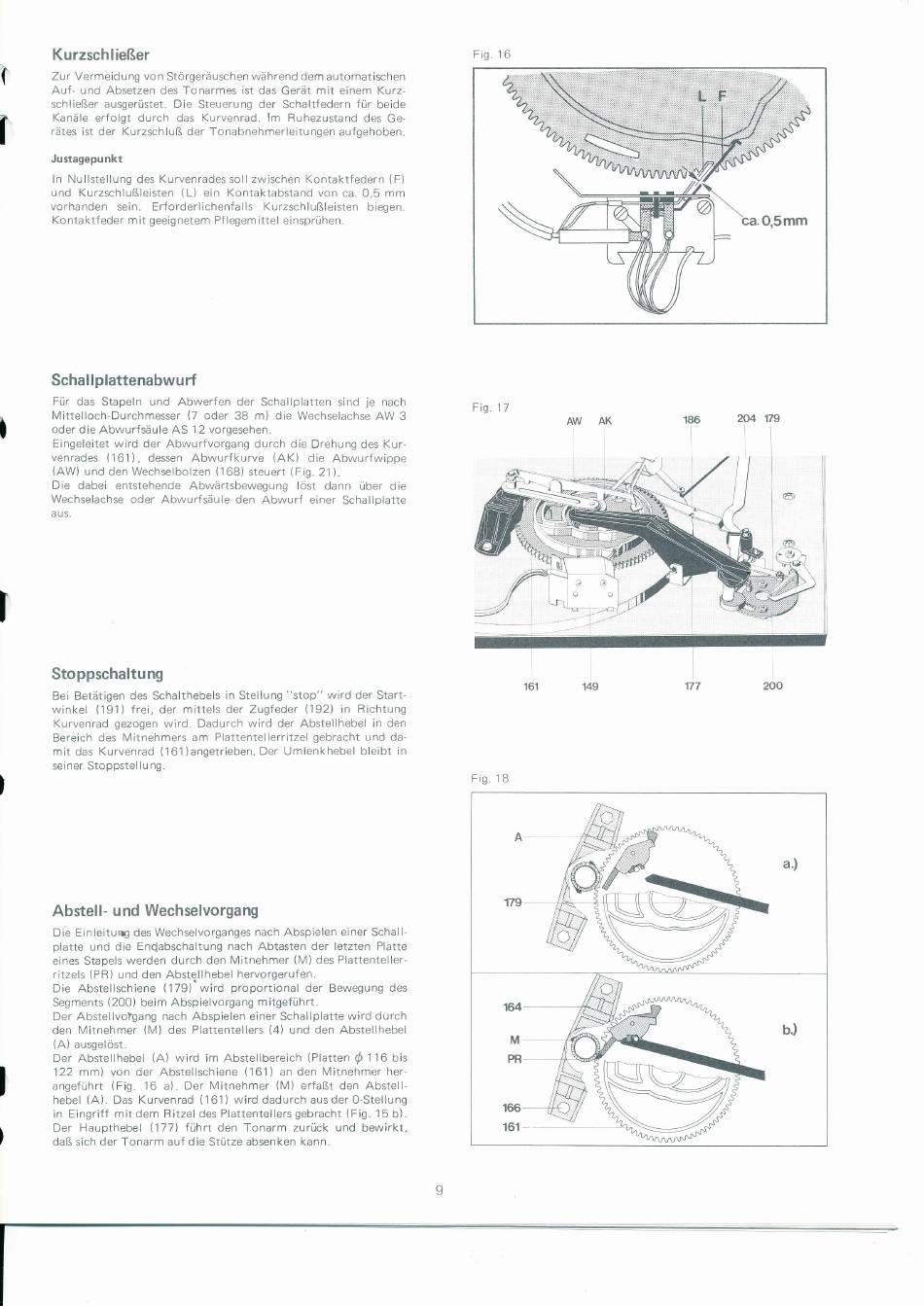

Dual 1246 Serviceanleitung Seite 9

Kurzschließer
Zur Vermeidung von
Störgeräuschen
während
dem automatischen
Auf- und
Absetzen
des
Tonarmes
ist
das Gerät
mit
einem Kurz-
schließer ausgerüstet.
Die
Steuerung
der
Schaltfedern
für
beide
Kanäle erfolgt durch das Kurvenrad.
lm
Ruhezustand des
Ge-
rätes ist
der
Kurzschluß der Tonabnehmerleitungen aufgehoben.
Justagepunkt
ln
Nullstellung
des
Kurvenrades
sollzwischen Kontaktfedern (F)
und
Kurzschlußleisten
(L) ein
Kontaktabstand von
ca.
0,5
mm
vorhanden sein. Erforderlichenfalls Kurzschlußleisten
biegen.
Kontaktfeder mit
geeignetem
Pf
legemittel
einsprühen.
Schallplattenabwurf
Für
das Stapeln
und
Abwerfen der Schallplatten sind
je
nach
Mittelloch-Durchmesser
(7 oder
38
m) die
Wechselachse
AW
3
oder die Abwurfsäule AS 12
vorgesehen.
Eingeleitet
wird
der Abwurfvorgang durch die
Drehung des Kur-
venrades (161
)
,
dessen Abwurf
kurve
(AK)
d;e
Abwurfwippe
(AW) und den Wechselbolzen (168) steuert
(Fig.21
).
Die
dabei entstehende Abwärtsbewegung
löst
dann
über die
Wechselachse
oder Abwurfsäule den Abwurf
einer
Schallplatte
a
us.
Stoppschaltung
Bei Betätigen des Schalthebels
in
Stellung
"stop"
wird
der Start-
winkel (191)frei,
der mittels der
Zugfeder
(192)
in
Richtung
Kurvenrad gezogen
wird.
Dadurch
wird der Abstellhebel in
den
Bereich
des Mitnehmers
am Plattentellerritzel gebracht und
da-
mit
das Kurvenrad (161)angetrieben.
Der Umlenkhebel
bleibt
in
seiner Stoppstellung.
Abstell- und
Wechselvorgang
Die Einleltu4
des
Wechselvorganges
nach Abspielen einer
Schall-
platte
und
die
EnQabschaltung nach
Abtasten der letzten
PIatte
eines
Stapels
werden
durch den Mitnehmer
(lr4)
des Plattenteller-
ritzels
(PR) und den
Abstellhebel
hervorgerufen.
Die
Abstellschiene
(179)
wird proportional der
Bewegung
des
Segments
(200)
beim Abspielvorgang
mitgeführt.
Der Abstellvolgang nach Abspielen einer Schallplatte
wird durch
den Mitnehmer
(M)
des
Plattentellers
(4)
und den
Abstellhebel
(A)
ausgelöst.
Der Abstellhebel
(A) wird
im Absrellbereich
(Platten
d
116
bis
122 mm\ von der
Abstellschiene
(16i)
an
den Mitnehmer
her-
angeführt
(Fig.
16 a). Der Mitnehmer
(M) erfaßt
den
Abstell-
hebel
(A).
Das Kurvenrad (161 ) wird dadurch
aus
der 0-Stellung
in Eingriff mitdem
Ritzel
desPlattentellersgebracht(Fig. 15b)
.
Der
Haupthebel
(177)
führt
den
Tonarm
zurück
und
bewirkt,
daß sich
der Tonarm auf die Stütze absenken kann.
Fis
It)
Fig.
11
T
I
20,4
AW
AK
179
I
I
Fig.
1B
