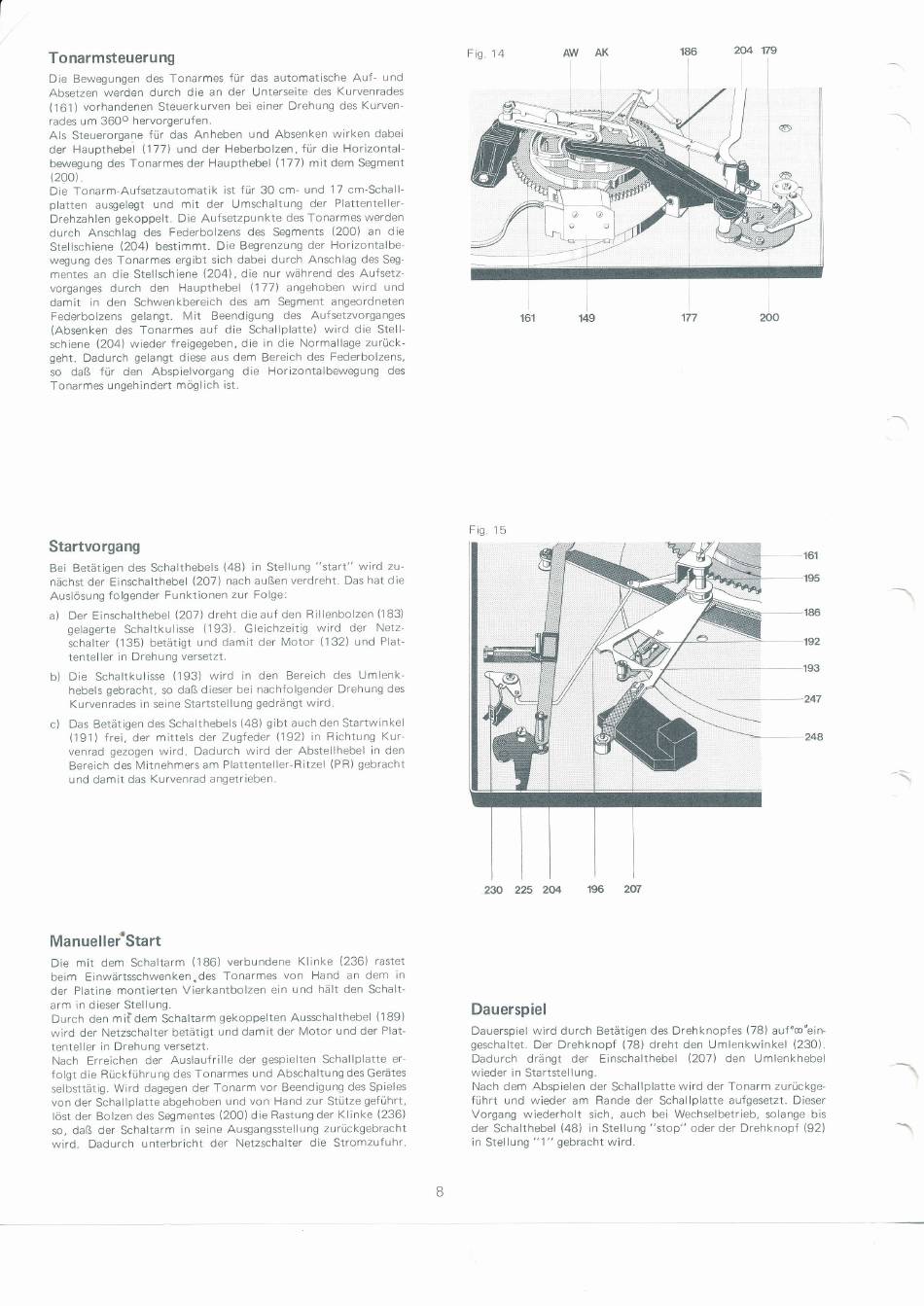

Dual 1246 Serviceanleitung Seite 8

Tonarmsteuerung
Die
Bewegungen des
Tonarmes
für
das
automatische
Auf-
und
Absetzen
werden
durch die an der
Unterseite des
Kurvenrades
(161)
vorhandenen Steuerkurven
bei einer
Drehung des
Kurven-
rades
um 3600 hervorgerufen.
Als
Steuerorgane
für
das
Anheben und
Absenken
wirken
dabei
der
Haupthebel (177) und der
Heberbolzen,
für die Horizontal-
bewegung
des
Tonarmes der Haupthebel (
1
77) mit dem
Segment
(2Q0).
Die Tonarm-Aufsetzautomatik ist
für 30 cm- und
17 cm-Schall-
platten
ausgelegt
und
mit
der
umschaltung
der
Plattenteller-
Drehzahlen
gekoppelt. Die Aufsetzpunkle
des
Tonarmes werden
durch
Anschlag
des
Federbolzens
des
Segments
(200)
an
die
Stellschiene
(204)
bestimmt. Die Begrenzung
der
Horizontalbe-
wegung des Tonarmes
ergibt sich
dabei durch
Anschlag des
Seg-
mentes
an die
Stellschiene (204)
,
die nur
während des Aufsetz-
vorganges
durch den
Haupthebel
(177)
angehoben
wird
und
damit in
den
Schwenkbereich des
am
Segment angeordneten
Federbolzens
gelangt.
Mit
Beendigung
des
Aufsetzvorganges
(Absenken des Tonarmes auf die
Schallplatte)
wird die
Stell-
schiene
(204) wieder
freigegeben,
die
in
die
Normallage zurück-
geht. Dadurch gelangt
diese
aus
dem
Bereich des Federbolzens,
so daß
für
den
Abspielvorgang
die
Horizontalbewegung
des
Tonarmes ungehindert
möglich
ist.
Startvorgang
Bei Betätigen des Schalthebels
(48) in
Stellung
"start"
wird
zu-
nächst
der
Einschalthebel
(207)
nach außen
verdreht.
Das
hat die
Auslösung
folgender Funktionen zur
Folge:
a)
Der Einschalthebel
(2O7)
dreht die
auf den
Rillenbolzen
(183)
gelagerte Schaltkulisse
(193).
Gleichzeitig
wird der
Netz-
schalter (135) betätigt und damit
der
Motor
(132) und
Plat-
tenteller in Drehung versetzt.
b)
Die
Schaltkulisse
(193)
wird in den
Bereich
des
Umlenk-
hebels
gebracht, so
daß
dieser bei nachfolgender Drehung
des
Kurvenrades in
seine
Startstellung gedrängt wird.
c)
Das Betätigen des
Schalthebels
(48) gibt
auch den
Startwinkel
(191) frei, der mittels
der Zugfeder (192)
in
Richtung Kur-
venrad gezogen
wird.
Dadurch
wird der Abstellhebel in
den
Bereich des
l\/litnehmers am
Plattenteller-Ritzel
(PR) gebracht
und
damit das Kurvenrad angetrieben.
Manueller"Start
Die
mit
dem Schaltarm
(186)
verbundene
Klinke (236)
rastet
beim Einwärtsschwenken.des Tonarmes
von
Hand
an dem
in
der
Platine montierten Vierkantbolzen ein und hält den
Schalt-
arm in dieser Stellung.
Durch den
miidem
Schaltarm qekoppelten Ausschalthebel (189)
wird der
Netzschalter
betätigt
und damit der Motor und
der
Plat-
tenteller in
Drehung versetzt.
Nach Erreichen
der
Auslaufrille der
gespielten
Schallplatte er
folgt die Rückführung
des
Tonarmes
und
Abschaltung des Gerätes
selbsttätig.
Wird
dagegen
der
Tonarm vor
Beendigung des Spieles
von der Schallplatte abgehoben und
von
Hand
zur
Stütze
geführt,
löst der Bolzen des Segmentes
(200) die
Rastung
der
Klinke
(236)
so,
daß der
Schaltarm
in seine Ausgangsstellung zurückgebracht
wird.
Dadurch unterbricht
der Netzschalter
die
Stromzufuhr.
Fig.
14
195
230
225 204
Dauerspiel
Dauerspiel
wird durch
Betätigen des
Drehknopfes (78)
auf "o'ein-
geschaltet.
Der Drehknopf (78) dreht den Umlenkwinkel (230).
Dadurch drängt
der
Einschalthebel (2O7) den
Umlenkhebel
wieder in Startstellung.
Nach
dem
Abspielen der Schallplatte
wird
der Tonarm zurückge-
führt
und
wieder
am
Rande
der
Schallplatte aufgesetzt.
Dieser
Vorgang
wiederholt
sich, auch
bei
Wechselbetrieb, solange
bis
der
Schalthebel
(48)
in
Stellung
"stop"
oder der Drehknopf
(92)
in
Stellung " 1" gebracht
wird.
AW
AK
20
177
161
149
-\
15
F
ig.
146
192
