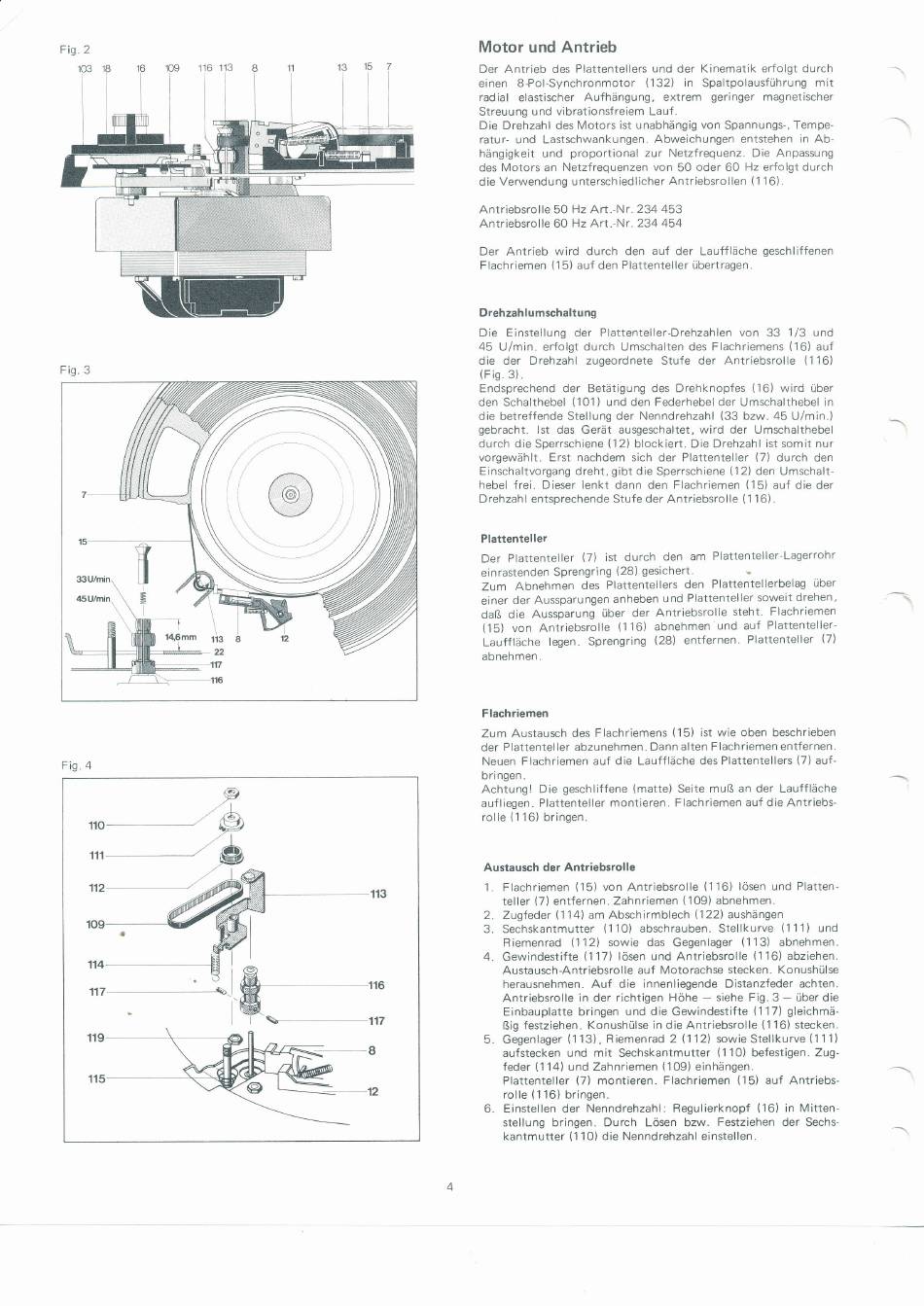

Dual 1246 Serviceanleitung Seite 4

Fig.3
Fis
4
Motor
und
Antrieb
Der
Antrieb
des
Plattentellers und der Kinematik erfolgt durch
einen B-Pol-Synchronmotor
{132)
in
Spaltpolausführung
mit
radial
elastischer
Aufhängung,
extrem geringer
magnetischer
Streuung
und vibrationsfreiem
Lauf
.
Die
Drehzahl des
Motors ist unabhängig von
Spannungs-, Tempe-
ratur- und
Lastschwankungen.
Abweichungen entstehen in Ab-
hängigkeit
und
proportional
zur
Netzfrequenz.
Die
Anpassung
des
Motors an Netzfrequenzen
von 50 oder 60 Hz erfolgt
durch
die Verwendung unterschiedlicher
Antriebsrollen
(1
16).
Antriebsrolle 50 Hz
Art.-Nr.234 453
Antriebsrolle 60 Hz
Art.-Nr.
234 454
Der
Antrieb wird
durch den auf
der
Lauffläche
geschliffenen
Flachriemen (15)
auf
den
Plattenteller übertragen.
Drehzahlumschaltung
Die
Einstellung
der
Plattenteller-Drehzahlen
von
33
1/3
und
45
U/min.
erfolgt
durch
Umschalten des Flachriemens
(16)
auf
die der
Drehzahl zugeordnete
Stufe der Antriebsrolle (116)
(Fig.
3).
Endsprechend
der
Betätigung des Drehknopfes
(16)
wird
über
den Schalthebel (101)
und
den
Federhebel
der
Umschalthebel
in
die betreffende
Stellung
der
Nenndrehzahl
(33 bzw. 45 U/min.)
gebracht.
lst
das Gerät ausgeschaltet,
wird der
Umschalthebel
durch die
Sperrschiene
(12) blockiert.
Die Drehzahl ist
somit
nur
vorgewählt.
Erst
nachdem
sich der Plattenteller
(7) durch
den
Einschaltvorgang
dreht, gibt
die Sperrschiene (12) den Umschalt-
hebel
frei.
Dieser
lenkt
dann den Flachriemen (15) auf die
der
Drehzahl entsprechende Stufe der Antriebsrolle (1 16).
Plattenteller
Der Plattenteller
(7)
ist
durch den am
Plattenteller'Lagerrohr
einrastenden Sprengring (28) gesichert.
Zum
Abnehmen des Plattentellers
den Plattentellerbelag über
einer der Aussparungen anheben
und Plattenteller
soweit drehen,
daß die
Aussparung
über der
Antriebsrolle steht.
Flachriemen
(15) von
Antriebsrolle (116)
abnehmen
und auf Plattenteller-
Lauffläche
tegen. Sprengring
(28)
entfernen.
Plattenteller
(7)
abnehmen.
Flachriemen
Zum Austausch des Flachriemens
(15)
ist wie oben
beschrieben
der Plattenteller abzunehmen.
Dann
alten Flachriemen entfernen.
Neuen Flachriemen
auf
die
Lauffläche
des
Plattentellers (7) auf-
bringen.
Achtung! Die geschliffene
(matte)
Seite muß an
der
Lauffläche
aufliegen. Plattenteller montieren. Flachriemen auf die Antriebs-
rolle (1 16) bringen.
Austausch der
Antriebsroll6
1.
Flachriemen (15) von Antriebsrolle
(1 16) lösen und Platten-
teller
(7)
entfernen. Zahnriemen
(i09)
abnehmen.
2.
Zugfeder (1
1
4)
am
Abschirmblech
('i
22)
aushängen
3.
Sechskantmutter (1
10)
abschrauben.
Stellkurve (1
1
1)
und
Riemenrad
(112)
sowie das
Gegenlager
(113)
abnehmen.
4.
Gewindestifte (117)
lösen
und Antriebsrolle (116)
abziehen.
Austausch-Antriebsrolle
auf
Motorachse stecken.
Konushülse
herausnehmen.
Auf die
innenliegende Distanzfeder achten.
Antriebsrolle
in der richtigen
Höhe
-
siehe
Fig.3
- über die
Einbauplatte bringen und die Gewindestifte
(1171 gleichmä-
ßig
festziehen. Konushülse in die
Antriebsrolle (116)
stecken.
5.
Gegenlager
(1
13),
Riemenrad
2
l'112\ sowie
Stellkurve (1
1
1)
aufstecken
und
mit Sechskantmutter (110)
befestigen. Zug-
feder
(1
14) und Zahnriemen (109) einhängen.
Plattenteller
(7)
montieren. Flachriemen
(15) auf
Antriebs-
rolle (116)
bringen.
6.
Einstellen
der
Nenndrehzahl: Regulierknopf
(16) in
Mitten-
stellung bringen.
Durch
Lösen
bzw.
Festziehen
der
Sechs-
kantmutter
(
1
1
0) die
Nennd
rehzahl einstellen.
e
.,t-l-
no
A9
_113
