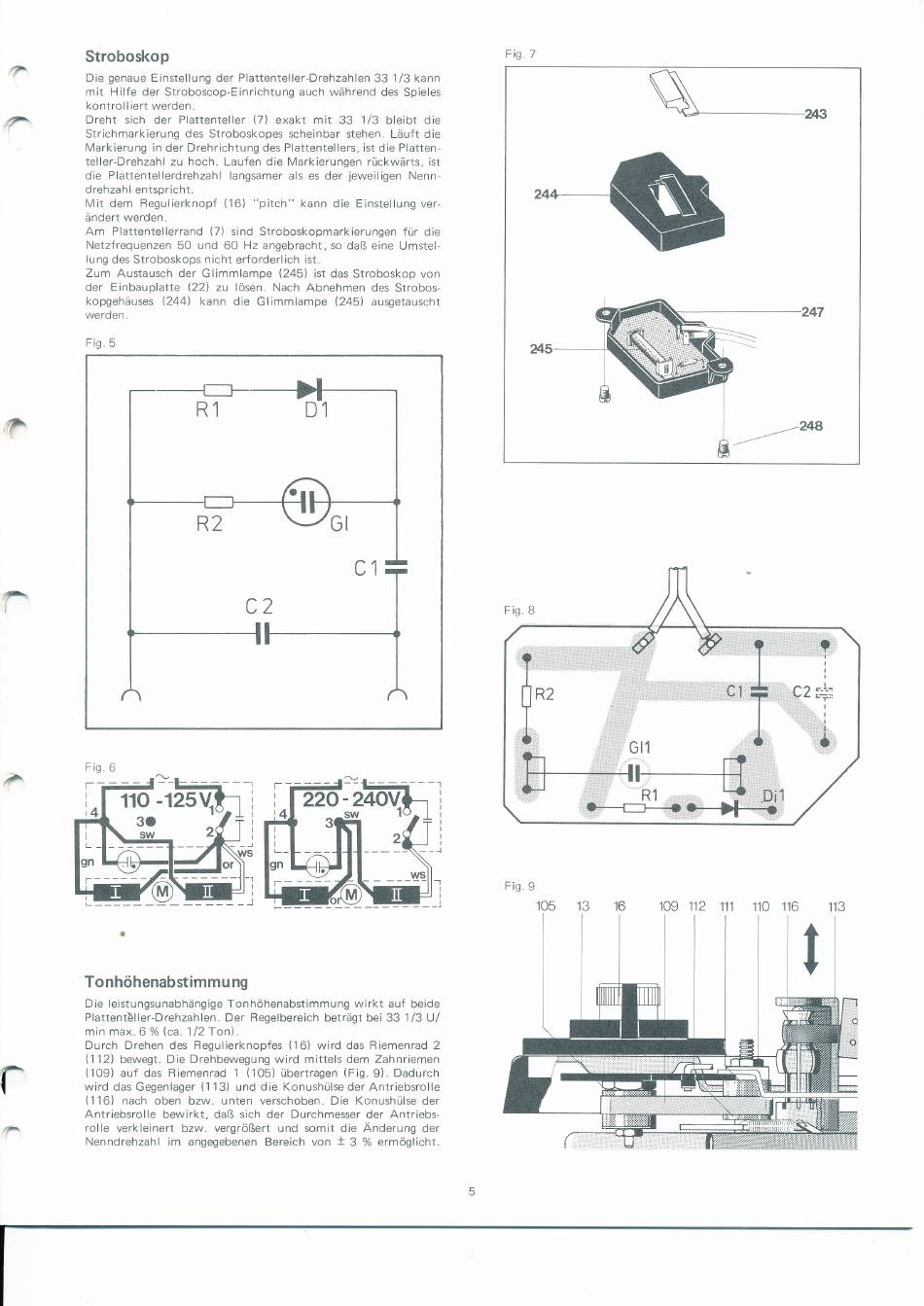

Dual 1246 Serviceanleitung Seite 5

Stroboskop
Die genaue
Einstellung der Plattenteller-Drehzahlen 33 1/3 kann
mit
Hilfe
der Stroboscop-Einrichtung auch während des
Spieles
kontrolliert
werden.
Dreht
sich
der
Plattenteller
(7) exakt mit 33
1/3 bleibt
die
Strichmarkierung des Stroboskopes scheinbar stehen. Läuft
die
Markierung
in der
Drehrichtung
des Plattentellers, ist die Platten-
teller-Drehzahl zu hoch. Laufen die
Markierungen
rückwärts,
ist
die
Plattentellerdrehzahl
langsamer
als
es
der jeweiligen
Nenn-
drehzahl
entspricht.
Mit
dem Regulierknopf
(16)
"pitch"
kann die
Einstellung
ver-
ändert werden.
Am
Plattentellerrand
(7) sind
Stroboskopmarkierungen
für
die
Netzfrequenzen 5O
und 60
Hz angebracht, so daß eine
Umstel-
lung
des
Stroboskops
nicht erforderlich
ist.
Zum
Austausch
der
Glimmlampe
\2451.
ist
das
Stroboskop von
der
Einbauplatte
l22l
zu
lösen. Nach Abnehmen des Strobos-
kopgehäuses
(244\
kann die
Glimmlampe
l'245)
ausgetauscht
werden.
{
Tonhöhenabstimmu
ng
Die
leistungsunabhängige Tonhöhenabstimmung
wirkt
auf
beide
Plattentbller-Drehzahlen. Der Regelbereich beträgt bei
33 1/3 U/
min max. 6 % lca.
112
TonJ
.
Durch
Drehen des Regulierknopfes
(16) wird
das Riemenrad 2
(1'12) bewegt.
Die Drehbewegung
wird mittels dem
Zahnriemen
(109)
auf das Riemenrad
1
(105)
übertragen
(Fig.9).
Dadurch
wird
das
Gegenlager
(113) und
die
Konushülse
der Antriebsrolle
(116)
nach
oben bzw. unten
verschoben.
Die
Konushülse der
Antriebsrolle bewirkt,
daß slch
der
Durchmesser der
Antriebs-
rolle
verkleinert bzw.
vergrößert
und somit die
Anderung
der
Nenndrehzahl
im
angegebenen Bereich
von
*
3
% ermöglicht.
Fis
v
r
Fig
7
Fis.
9
105
13
116 110
112
lno
16
Fig.6
r----E-
i
I
flo
-125V
r
