6.5
Spannungsversorgung
NB 220 und UFS

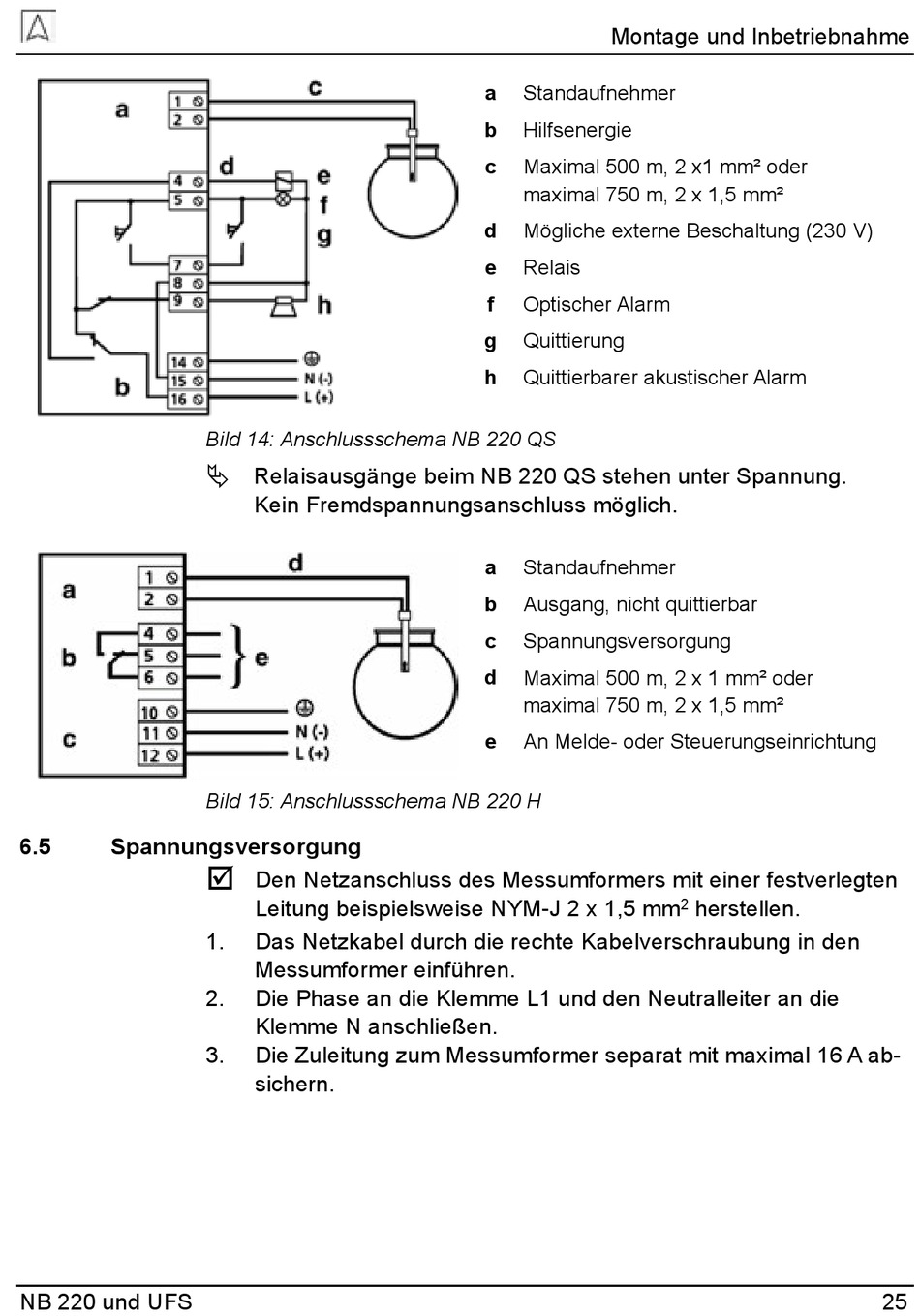

Bild 14: Anschlussschema NB 220 QS
Relaisausgänge beim NB 220 QS stehen unter Spannung.
Kein Fremdspannungsanschluss möglich.
Bild 15: Anschlussschema NB 220 H
Den Netzanschluss des Messumformers mit einer festverlegten
Leitung beispielsweise NYM-J 2 x 1,5 mm
1.
Das Netzkabel durch die rechte Kabelverschraubung in den
Messumformer einführen.
2.
Die Phase an die Klemme L1 und den Neutralleiter an die
Klemme N anschließen.
3.
Die Zuleitung zum Messumformer separat mit maximal 16 A ab-
sichern.
Montage und Inbetriebnahme
a
Standaufnehmer
b
Hilfsenergie
c
Maximal 500 m, 2 x1 mm² oder
maximal 750 m, 2 x 1,5 mm²
d
Mögliche externe Beschaltung (230 V)
e
Relais
f
Optischer Alarm
g
Quittierung
h
Quittierbarer akustischer Alarm
a
Standaufnehmer
b
Ausgang, nicht quittierbar
c
Spannungsversorgung
d
Maximal 500 m, 2 x 1 mm² oder
maximal 750 m, 2 x 1,5 mm²
e
An Melde- oder Steuerungseinrichtung
herstellen.
2
25
