5.4 Inline-Adapter-System – Einstellung und Fixierung
Achtung! Achten Sie bei der Inbetriebnahme der Leuchte auf einen Abstand zwischen
Leuchten-Unterseite und Wasseroberfläche von mindestens 15mm
1/4

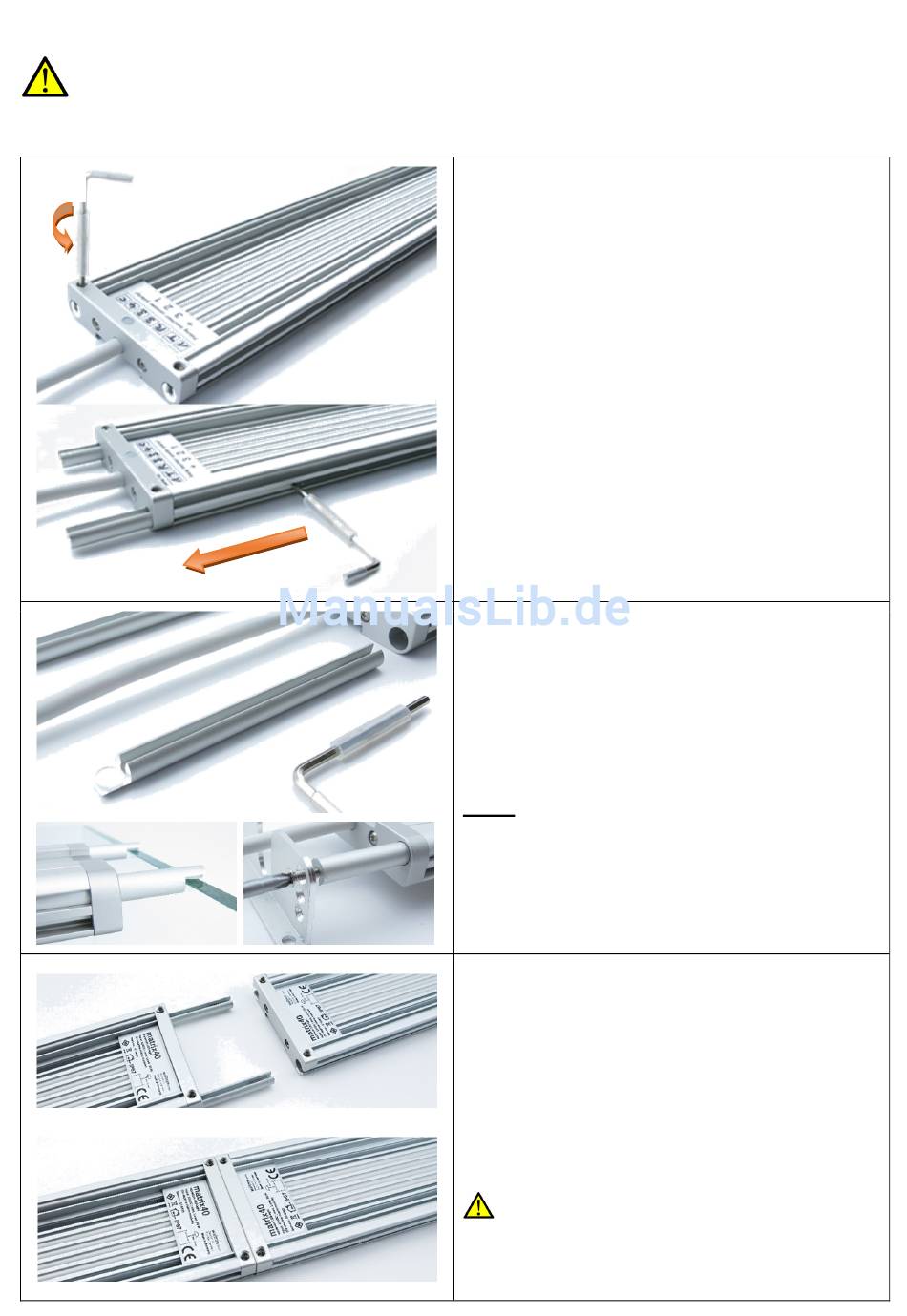

Die matrix beinhaltet grundsätzlich das Inline-
Adaptersystem (4 Adapterstäbe, rutsch-
hemmend im Profil geführt).
Im Auslieferungszustand sind diese durch
Schrauben fixiert und schließen bündig mit den
Leuchtenenden ab.
Durch Lösen mit einer ¼-Umdrehung* der
Schrauben, können die Stäbe bewegtR
Rund mit Hilfe des Spezial-Schlüssels
herausgeschoben werden.
*die Schrauben nicht mehr als mit einer ¼-
Umdrehung lösen, damit die Adapterstäbe
innerhalb des Profils stets lagerichtig geführt
werden
Die Adapterstäbe sind auf einer Seite abgestuft
und mit einem Gummipuffer versehen. Diese
dienen als Universalauflage direkt auf einem
Beckenrand oder z.B. einem Steg einer
Abdeckung.
Nachdem Anpassen auf die Beckenbreite,
die Schrauben zum Fixieren der Stäbe nur
leicht anziehen.
Gegenüberliegend ist ein metrisches Gewinde
(Größe: M3) eingebracht, um diverse Adapter
Sets aufzunehmen (siehe Kapitel: Erhältliches
Zubehör).
Das Inline-Adapter-System ermöglicht ein
stirnseitiges Verbinden zweier matrix-
Leuchten.
1. Adapterstäbe aus einer Leuchte zur
Hälfte herausschieben und fixieren.
Stäbe aus 2. Leuchte entfernen.
2. Zusammenstecken und fixieren.
Achtung! Diese Verbindung empfiehlt sich
mit der Seil-Aufhängung oder einer mittleren
Auflage (z.B. Glassteg), um eine optisch
störende "Durchbiegung" zu vermeiden.
