5.2 Montage matrix LED-Module
Achtung! Lesen Sie die nachfolgende Beschreibung der Modulplatzierung und -befestigung
aufmerksam und führen Sie die beschriebenen Schritte in der aufgeführten Reihenfolge durch.
Insbesondere ist auf die richtige Polung zu achten (siehe auch den Modulen beiliegenden
Montagehinweis)!
Das Einsetzen der Module in das Leuchtenprofil erfolgt händisch ohne Hilfsmittel.
Verwenden Sie zur Modulverschraubung bzw. –entnahme sowie der Fixierung des Inline-
Adaptersystems ausschließlich den der matrix beigestellten Spezial-Schlüssel.

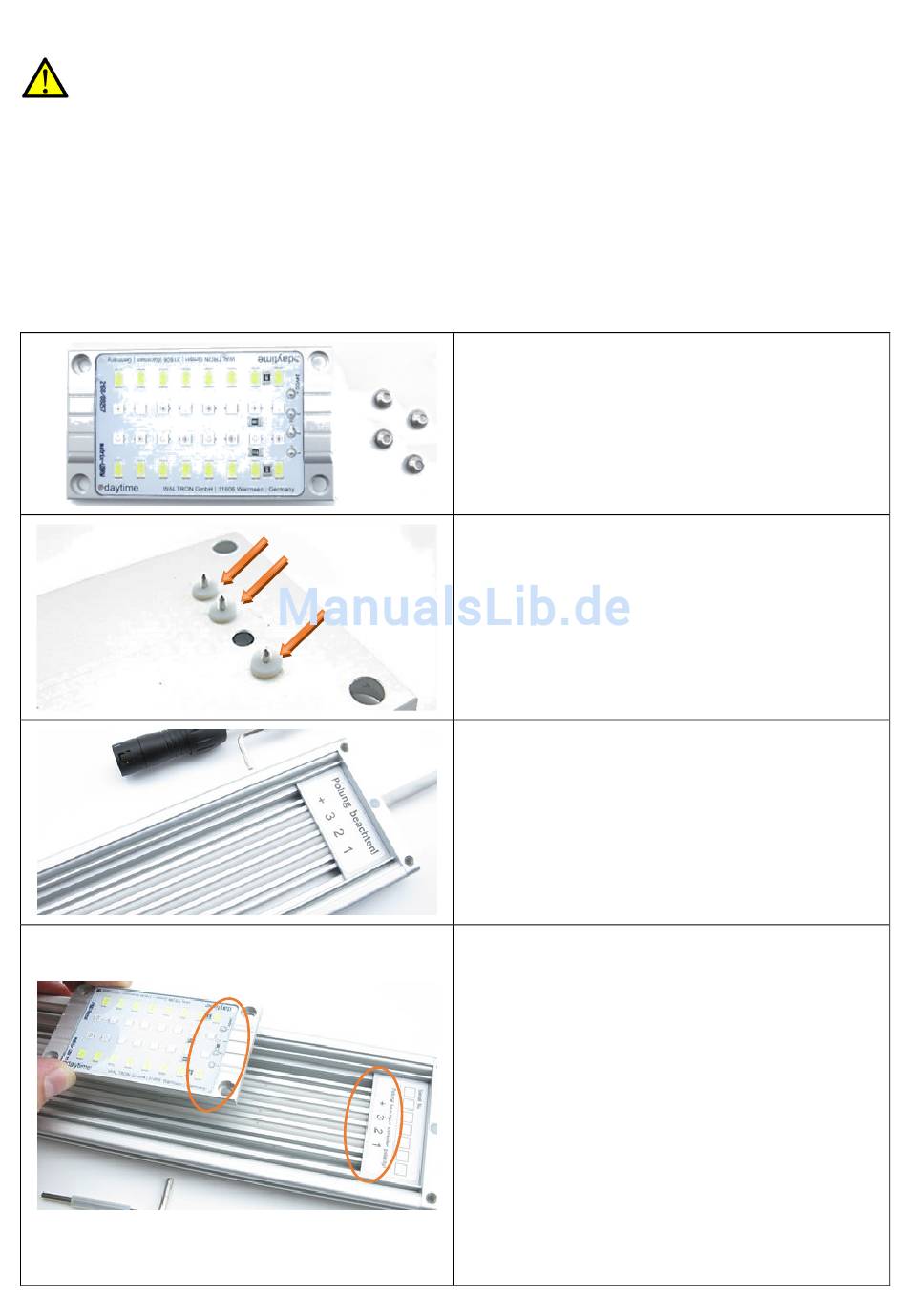

Prüfung der Modul-Sets auf Vollständigkeit:
• 1 St. matrix LED-Modul
• 4 St. Zylinderschraube M4x8 (V4A)
• 1 St. Montagehinweis
Je nach Ausführung besitzen die Module 2 bis
4 Kontaktstifte (auf der Unterseite). Es
müssen alle Stifte mit einer Dichtscheibe
versehen sein. Module mit beschädigten oder
fehlenden Dichtscheiben dürfen nicht
eingesetzt werden.
Prüfung der Innenseite des Leuchtenprofils;
ggf. Rückstände aus vorangegangener
Nutzung entfernen – Reinigen der Innenseite.
Zur bestmöglichen Wärmeableitung müssen
insbesondere die Stege frei von sämtlichen
Rückständen und sonstigen Fremdkörpern
sein.
Wählen der Modulposition und Einlegen (noch
nicht Eindrücken) des Moduls unter
Beachtung der korrekten Polung:
1 auf 1 / 2 auf 2 / 3 auf 3 / + auf +
(siehe Aufdruck auf dem Modul und dem
Leuchtenprofil).
Entnehmen Sie die Module zur Positionsver-
änderung. Verschieben Sie keine aufgelegten
Module im Leuchtenprofil (Kontakte dürfen
nicht die Versorgungsleitungen "ankratzen").
