5.3 Demontage matrix LED-Module
Achtung! Lesen Sie die nachfolgende Beschreibung der Modulentnahme aufmerksam und
führen Sie die beschriebenen Schritte in der aufgeführten Reihenfolge durch.
Die Entnahme der Module erfolgt unter Zuhilfenahme des der matrix beigestellten
Spezial-Schlüssels.

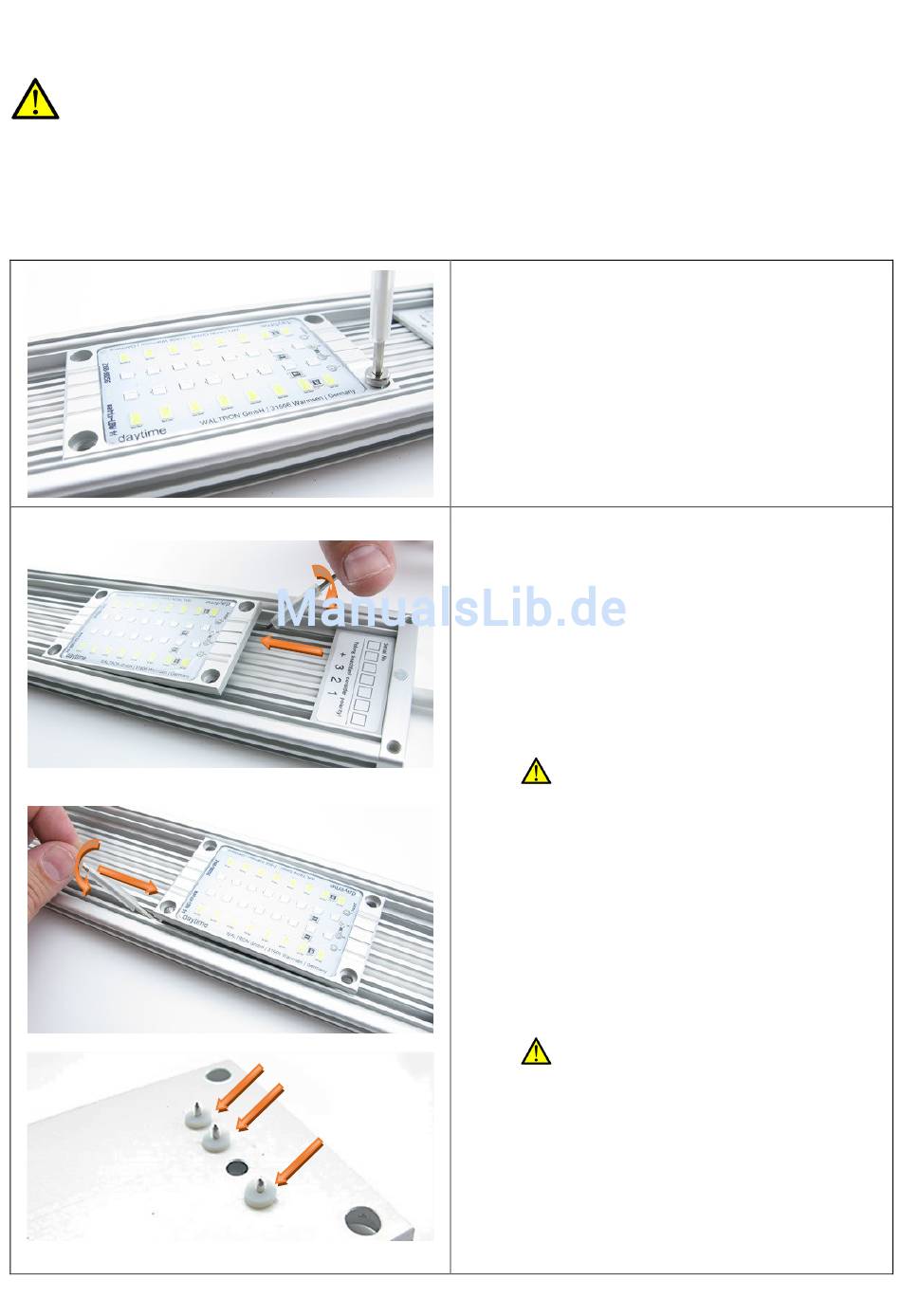

1.
2.
Lösen und Entnehmen aller Schrauben
Anheben und Entnehmen des Moduls in
zwei Schritten: Den kurzen, gummierten
Schenkel des Spezial-Schlüssels in die
Gewindenuten einführen und das Modul
"heraushebeln"
1. auf der Kontaktseite
Achtung! Die Gummierung des
kurzen Schlüsselschenkels muss
vorhanden sein und die
Schlüsselkanten vollständig
bedecken, um die Modulunterseite
nicht zu beschädigen.
2. auf der kontaktfreien Seite
Achtung! Prüfen, ob keine
Dichtscheiben zwischen den
Profilstegen zurückgeblieben und alle
Kontaktstifte noch mit einer
Dichtscheibe versehen sind. Ggf. von
Hand wieder auffädeln.
